Window Master WLA 331 Technische Daten

Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen

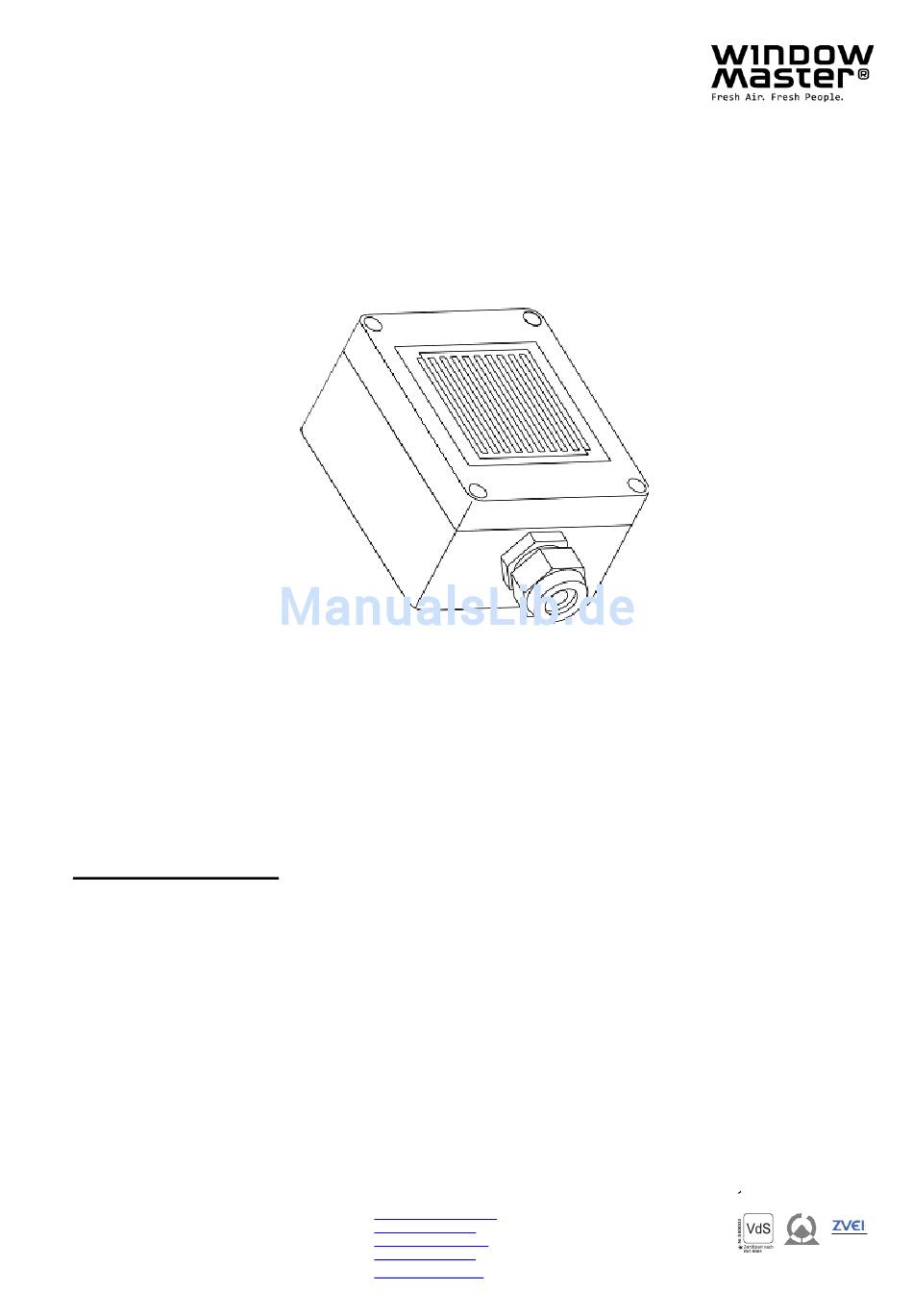

Regensensor
WLA 331
Inhaltsverzeichnis:
Technische Funktionsbeschreibung
Bedien- und Anzeigeelemente
Anschlüssen zu Steuereinheit
Einstellungen
Technische Daten
DK
+45 4567 0300
+49 (0) 5221 6940 – 500 Vertrieb / - 650 Technik
DE
UK
+44 (0) 1536 510990
CH
+41 (0) 62 289 22 22
Other markets +45 4567 0300
WLA 331 install 1603-DE
©2005, 2016 WindowMaster A/S
info.dk@windowmaster.com
info@windowmaster.de
info@windowmaster.co.uk
info@windowmaster.ch
info@windowmaster.com
®WindowMaster is a registered trademark used under licence by WindowMaster Group
www.windowmaster.com
M itglied im
Fac hk rei s
el ek trom otori s c h
betri ebene
Rauc h- und Wärm e-
abz ugs anl agen

Werbung

loading

Verwandte Anleitungen für Window Master WLA 331

Inhaltszusammenfassung für Window Master WLA 331

  • Seite 1 Rauc h- und Wärm e- abz ugs anl agen +41 (0) 62 289 22 22 info@windowmaster.ch www.windowmaster.com Other markets +45 4567 0300 info@windowmaster.com WLA 331 install 1603-DE ©2005, 2016 WindowMaster A/S ®WindowMaster is a registered trademark used under licence by WindowMaster Group...

  • Seite 2: Technische Funktionsbeschreibung - Regensensor Wla 331

    Technische Funktionsbeschreibung – Regensensor WLA 331 Beschreibung: Der Regensensor besteht aus einer Regenfühlerfläche auf dem Sensordeckel. Er dient zur automatischen Steuerung von RWA- und Lüftungszentralen. Der Regensensor ist mit einem potentialfreien Wechslerkontakt mit einer Kontaktbelastbarkeit von 60V/2A bestückt. Bei Regen wird der Wechslerkontakt vom Ruhekontakt auf den Arbeitskontakt umgeschaltet.

  • Seite 3: Bedien- Und Anzeigeelemente - Regensensor Wla 331

    Bedien- und Anzeigeelemente – Regensensor WLA 331 Bei Montage Verbindungstecker zum Deckel abziehen. Beim Zusammenstecken auf Polung achten! AC/DC AC/DC Klemme 1 = Versorgungsspannung AC/DC Klemme 2 = Versorgungsspannung AC/DC Klemme 3 = Relais (Arm) Klemme 4 = Relais (Öffner bzw. Ruhekontakt) Klemme 5 = Relais (Schließer bzw.

  • Seite 4: Anschlüssen Zu Steuereinheit

    Anschlüssen zu Steuereinheit...

  • Seite 5: Einstellungen - Regensensor Wla 331

    Einstellungen – Regensensor WLA 331 Über die eingebauten DIP-Schalter können verschiedene Regenparameter und Betriebsarten eingestellt werden. DIP-Schalter Einstellung Test / Betrieb Test Betrieb Schalter 1 Schalter 2 Schalter 3 Achtung: Werkseitige Einstellung = Betrieb, d.h. Schalter 1+2+3 = ein und alle andere Schalter = aus.

  • Seite 6: Technische Daten

    Technische Daten – Regensensor WLA 331 Anzeige: Rotes Dauerlicht der LED im Sensor = Regenauslösung. Technische Daten: Versorgungsspannung: 18V bis 26V AC oder 20V bis 32V DC Schaltausgang: 1 x pot.- freier Wechslerkontakt Schaltleistung: 60V / 2A Maße des Sensors: ca.
