DESCRIPTION
RDNET CONTROL 2 est une interface hardware qui permet la connexion de dispositifs
dB-Technologies compatibles RDNET (comme DVA T12, DVA S30N, etc.), à un Personal
Computer (PC) à travers une connexion USB.
Le système RDNET est spécialement développé pour la création d'un réseau de données
pour le contrôle et la commande de plusieurs systèmes. L'unité de contrôle RDNET
CONTROL 2 peut gérer jusqu'à 2 sous-réseaux à auxquels il est possible de connecter
jusqu'à 32 dispositifs (2 sous-réseaux x 32 = 64 dispositifs).
L'adressage des différents dispositifs est automatiquement géré par l'interface RDNET
CONTROL 2. Une adresse univoque est attribuée à chaque dispositif pendant la procédure
d'allumage du réseau lui-même.
Pour le fonctionnement du réseau RDNET, il est nécessaire d'installer le Logiciel dédiés sur
le PC, sur environnement Microsoft Windows®.
À partir du PC, il est possible de surveiller le fonctionnement de chaque dispositif connecté
au réseau et il est possible d'en modifier les paramètres comme le volume de sortie, la
fonction MUTE, l'égalisation, le retard, etc.
Les configurations du réseau et des dispositifs peuvent être sauvegardées sur le PC et
ensuite à nouveau téléchargées.
Le système RDNET est à "temps réel" : les informations relatives à l'état de fonctionnement
des dispositifs sont saisies en temps réel, caractéristique qui permet d'avoir une vision
globale des dispositifs connectés.
Pour le bon fonctionnement de la communication USB (1.1 ou 2.0) entre le PC et RDNET
CONTROL 2, il est conseillé d'utiliser le câble USB fourni.

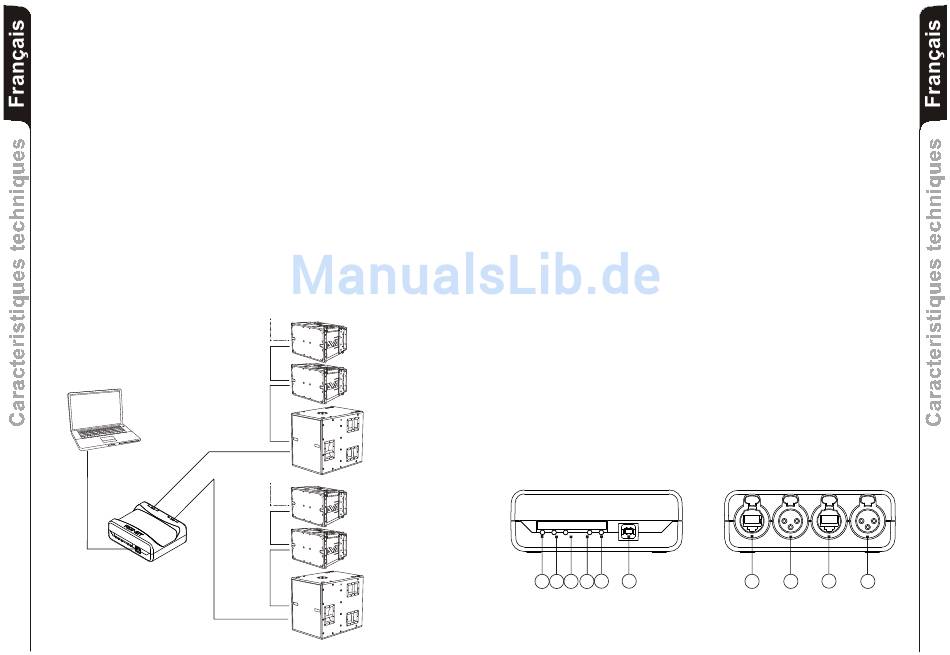

PC
USB
RDNET CONTROL 2
13
COMMANDES ET FONCTIONS
1)
2)
3)
4)
5)
6)
7)
8)
SOTTORETE 2
9)
(max. 32
per sottorete)
10)
CH1
LINK
SOTTORETE 1
(max. 32
per sottorete)
1 3
Indicateur lumineux "CH 1"
Cet indicateur lumineux, VOYANT de couleur verte, clignote pour indiquer la
transmission ou la réception des données dans le sous-réseau 1.
Indicateur lumineux "CH 2"
Cet indicateur lumineux, VOYANT de couleur verte, clignote pour indiquer la
transmission ou la réception des données dans le sous-réseau 2.
Indicateur lumineux "
LINK"
Cet indicateur lumineux, VOYANT de couleur verte, sera utilisé pour des applications
ultérieures.
Indicateur lumineux "
ERROR"
Cet indicateur lumineux, VOYANT de couleur rouge, s'allume pour indiquer la
détection d'erreurs dans la transmission ou la réception des données.
Indicateur lumineux "
ON"
Cet indicateur lumineux, VOYANT de couleur verte, s'allume pour indiquer que le
dispositif est allumé et est alimenté à l'aide de la prise USB.
Connecteur USB
Connecteur prise USB de type B pour le raccordement à un ordinateur à l'aide d'un
câble fourni.
À l'aide de ce connecteur USB, l'alimentation à l'interface RDNET CONTROL 2 est
également fournie.
Connecteur RJ 45 - "CH1"
Connecteur pour la connexion RDNET du sous-réseau 1 à l'aide du câble CAT5.
Pour les connexions, voir ce qui est indiqué sur les "Connexions canaux" à la page 51.
Si ce connecteur est utilisé, NE PAS CONNECTER le connecteur XLR "CH1" (8).
Connecteur XLR - "CH1"
Connecteur pour la connexion RDNET du sous-réseau 1. Pour les connexions, voir
ce qui est indiqué sur les "Connexions canaux" à la page 51. Si ce connecteur est
utilisé, NE PAS CONNECTER le connecteur RJ 45 "CH1" (7).
Connecteur RJ 45 - "CH2"
Connecteur pour la connexion RDNET du sous-réseau 2 à l'aide du câble CAT5.
Pour les connexions, voir ce qui est indiqué sur les "Connexions canaux" à la page 51.
Si ce connecteur est utilisé, NE PAS CONNECTER le connecteur XLR "CH2" (10).
Connecteur XLR - "CH2"
Connecteur pour la connexion RDNET du sous-réseau 2. Pour les connexions, voir
ce qui est indiqué sur les "Connexions canaux" à la page 51.
Si ce connecteur est utilisé, NE PAS CONNECTER le connecteur RJ 45 "CH2" (9).
CH2
ERROR ON
2 4
5
6
PUSH
PUSH
PUSH
PUSH
7
8
9
10
14
