BESCHREIBUNG
RDNET CONTROL 2 ist eine Hardware- Schnittstelle, die die Anbindung von Geräten
dB-Technologies, die mit RDNET kompatibel sind (wie DVA T12, DVA S30N, usw.) an einen
Personal Computer (PC) über einen USB-Anschluss gestattet.
Das System RDNET wurde spezifisch für den Aufbau von Datennetzen zur Überwachung
und Steuerung mehrerer Systeme entwickelt. Die Steuereinheit RDNET CONTROL 2 kann
bis zu 2 Subnetze steuern, an denen jeweils bis zu 32 Geräte angeschlossen werden
können (2 Subnetze x 32 = 64 Geräte).
Die Adressierung der verschiedenen Geräte erfolgt automatisch durch die Schnittstelle
RDNET CONTROL 2. Jedem Gerät wird während der Einschalt-Prozedur des Netzes eine
eindeutige Adresse zugewiesen.
Zum Betrieb des Netzes RDNET muss auf dem PC die spezifischen Software in Umgebung
Microsoft Windows ® installiert werden.
Über den PC kann die Funktion jedes einzelnen, an das Netz angeschlossenen Geräts
überwacht werden. Außerdem können über den PC die Parameter geändert werden, wie
beispielsweise Ausgangslautstärke, MUTE-Funktion, Equalizer, Verzögerung usw.
Die Konfiguration des Netzes und der Geräte kann auf dem PC gespeichert und später
wieder geladen werden.
Das System RDNET arbeitet in Echtzeit: die Informationen bezüglich des Betriebszustands
der Geräte werden in Echtzeit erfasst, was eine globale Übersicht über die angebundenen
Geräte bietet.
Um eine einwandfreie Funktion der USB- Kommunikation (1.1 oder 2.0) zwischen PC und
RDNET CONTROL 2 zu erzielen, empfiehlt sich die Verwendung des mitgelieferten USB-
Kabels.

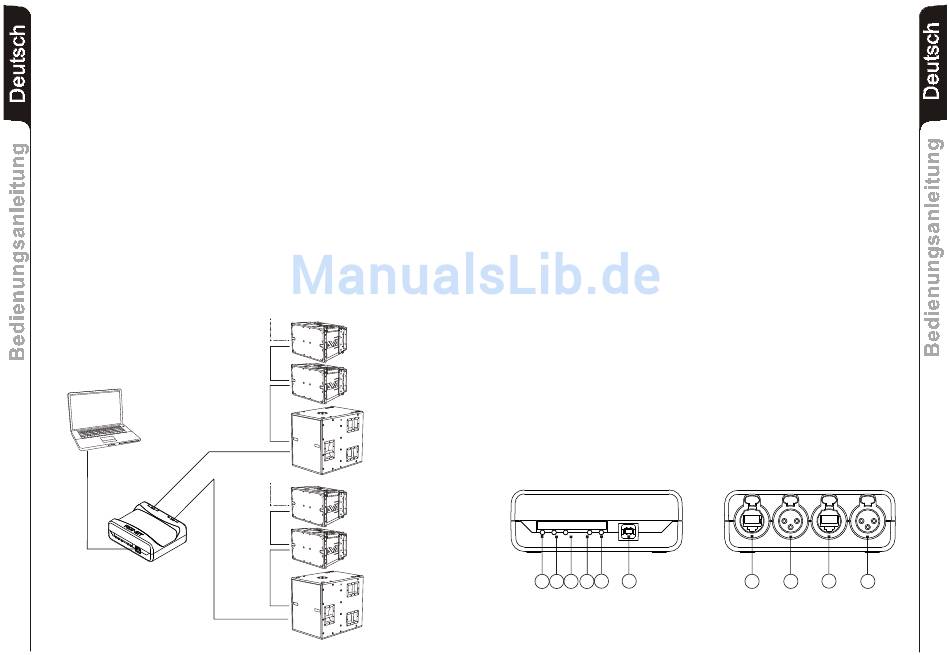

PC
USB
RDNET CONTROL 2
9
BEDIENELEMENTE UND FUNKTIONEN
1 )
Leuchtanzeige "CH 1"
Diese Leuchtanzeige, d.h. eine grüne LED, blinkt beim Senden bzw. beim Empfang
von Daten auf dem Subnetz 1.
2)
Diese Leuchtanzeige, d.h. eine grüne LED, blinkt beim Senden bzw. beim Empfang
von Daten auf dem Subnetz 2
3)
Diese Leuchtanzeige, d.h. eine grüne LED, ist für zukünftige Verwendung vorgesehen
4)
Diese Leuchtanzeige, d.h. eine rote LED, leuchtet auf, um die Feststellung von
Fehlern beim Senden bzw. beim Empfang von Daten zu melden.
5)
Leuchtanzeige "
Diese Leuchtanzeige, d.h. eine grüne LED, leuchtet auf, um zu melden, dass das
Gerät eingeschaltet ist und über die USB-Steckdose mit Strom versorgt wird.
6)
USB -Steckdose
Es handelt sich um eine USB-Steckdose des Typs B für den Anschluss an einen
Computer mittels mitgeliefertem Kabel.
Über diesen USB-Stecker erfolgt auch die Stromversorgung der Schnittstelle RDNET
CONTROL 2.
7)
RJ 45 Stecker "CH1"
Stecker für den Anschluss RDNET des Subnetzes 1 mittels Kabel CAT5.
Anschlüsse sind im Kapitel "Anschluss Kanäle" auf Seite 35 erläutert.
Wenn dieser Stecker verwendet wird, darf der Stecker XLR "CH1" (8) NICHT
ANGESCHLOSSEN werden.
8)
XLR Stecker "CH1"
Stecker für den Anschluss RDNET des Subnetzes 1. Die Anschlüsse sind im Kapitel
"Anschluss Kanäle" auf Seite 35 erläutert. Wenn dieser Stecker verwendet wird, darf
der Stecker RJ 45 "CH1" (7) NICHT ANGESCHLOSSEN werden.
9) RJ 45 Stecker "CH2"
SOTTORETE 2
Stecker für den Anschluss RDNET des Subnetzes 2 mittels Kabel CAT5.
(max. 32
Anschlüsse sind im Kapitel "Anschluss Kanäle" auf Seite 35 erläutert.
per sottorete)
Wenn dieser Stecker verwendet wird, darf der Stecker XLR "CH2" (10) NICHT
ANGESCHLOSSEN werden. .
10) XLR Stecker "CH2"
Stecker für den Anschluss RDNET des Subnetzes 2. Die Anschlüsse sind im Kapitel
"Anschluss Kanäle" auf Seite 35 erläutert. Wenn dieser Stecker verwendet wird, darf
der Stecker RJ 45 "CH2" (9) NICHT ANGESCHLOSSEN werden.
CH1
LINK
SOTTORETE 1
(max. 32
per sottorete)
1 3
Leuchtanzeige "CH2"
Leuchtanzeige "
LINK"
Leuchtanzeige "
ERROR"
ON"
CH2
ERROR ON
2 4
5
6
Die
Die
PUSH
PUSH
PUSH
PUSH
7
8
9
10
10
