DESCRIZIONE
RDNET CONTROL 2 è una interfaccia hardware, che permette il collegamento di
dispositivi dB-Technologies compatibili RDNET (come DVA T12, DVA S30N, etc.), ad un
Personal Computer (PC) attraverso una connessione USB.
Il sistema RDNET è sviluppato appositamente per la creazione di rete dati per il
monitoraggio e il comando di più sistemi. L'unità di controllo RDNET CONTROL 2 può
gestire fino ad 2 sottoreti, a ciascuna delle quali si possono collegare fino a 32 dispositivi
(2 sottoreti x 32 = 64 dispositivi).
L'indirizzamento dei vari dispositivi viene gestito automaticamente dall'interfaccia
RDNET CONTROL 2. Ad ogni dispositivo viene assegnato un indirizzo univoco durante
la procedura di accensione della rete stessa.
Per il funzionamento della rete RDNET è necessario installare sul PC il Software dedicato,
su ambiente Microsoft Windows®.
Dal PC è possibile monitorare il funzionamento di ogni singolo dispositivo collegato alla
rete, ed è possibile modificarne i parametri come volume di uscita, MUTE,
equalizzazione, ritardo, ecc.
Le configurazione della rete e dei dispositivi possono essere salvate sul PC e ricaricate
successivamente .
Il sistema RDNET è "real-time": le informazioni relative allo stato di funzionamento dei
dispositivi sono acquisite in tempo reale, caratteristica che permette di avere una visione
globale dei dispositivi connessi.
Per il corretto funzionamento della comunicazione USB (1.1 o 2.0) tra il PC ed RDNET
CONTROL 2 si consiglia di utilizzare il cavo USB fornito in dotazione.

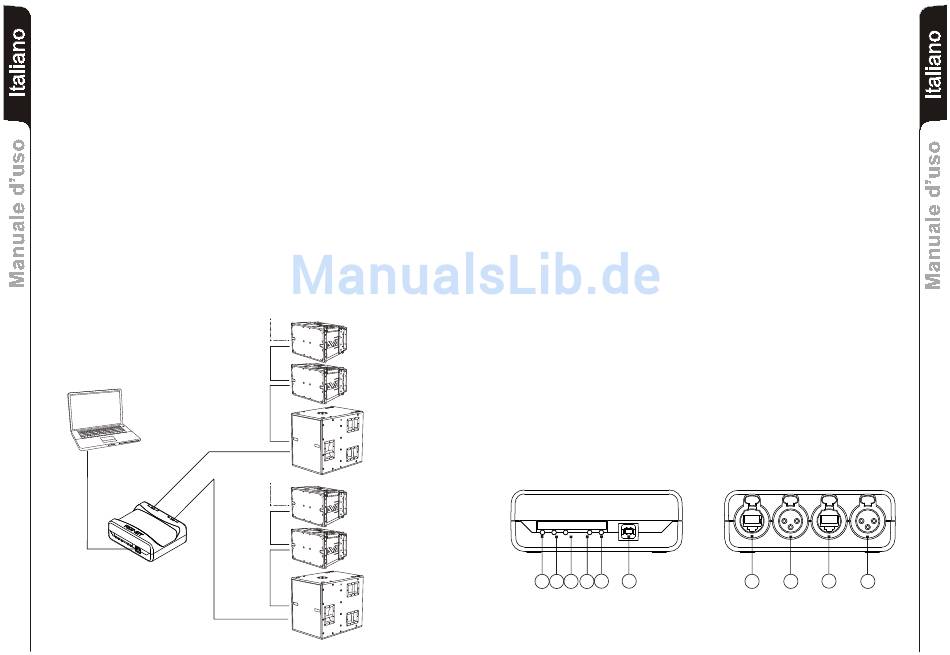

PC
USB
RDNET CONTROL 2
1
COMANDI E FUNZIONI
1)
Indicatore luminoso "CH 1"
Questo indicatore luminoso, LED di colore verde, lampeggia per indicare la
trasmissione o ricezione dei dati nella sottorete 1.
2)
Indicatore luminoso "CH 2"
Questo indicatore luminoso, LED di colore verde, lampeggia per indicare la
trasmissione o ricezione dei dati nella sottorete 2.
3)
Indicatore luminoso "LINK"
Questo indicatore luninoso, LED di colore verde, verrà utilizzato per applicazioni
future.
4)
Indicatore luminoso "ERROR"
Questo indicatore luminoso , LED di colore rosso, si accende per indicare la
rilevazione di errori nella trasmissione o ricezione dei dati.
5)
Indicatore luminoso "ON"
Questo indicatore luminoso, LED di colore verde, si illumina per indicare che il
dispositivo è acceso, è alimentato tramite la presa USB.
6)
Connettore USB
Connettore presa USB di tipo B, per il collegamento ad un computer, tramite cavo
fornito in dotazione.
Tramite questo connettore USB, viene inoltre fornita l'alimentazione all'interfaccia
RDNET CONTROL 2.
7)
Connettore RJ 45 - "CH1"
Connettore per il collegamento RDNET della sottorete 1 tramite cavo CAT5.
Per le connessioni fare riferimento al paragrafo " Connessioni canali".
Se si utilizza questo connettore, NON COLLEGARE il connettore XLR "CH1" (8).
8)
Connettore XLR - "CH1"
Connettore per il collegamento RDNET della sottorete 1.
Per le connessioni fare riferimento al paragrafo " Connessioni canali"
Se si utilizza questo connettore, NON COLLEGARE il connettore RJ 45 "CH1" (7).
9)
Connettore RJ 45 - "CH2"
Connettore per il collegamento RDNET della sottorete 2 tramite cavo CAT5.
SOTTORETE 2
Per le connessioni fare riferimento al paragrafo " Connessioni canali".
(max. 32
Se si utilizza questo connettore, NON COLLEGARE il connettore XLR "CH2" (10) .
per sottorete)
10)
Connettore per il collegamento RDNET della sottorete 2.
Per le connessioni fare riferimento al paragrafo " Connessioni canali".
Se si utilizza questo connettore, NON COLLEGARE il connettore RJ 45 "CH2" (9).
CH1
LINK
SOTTORETE 1
(max. 32
per sottorete)
1 3
Connettore XLR - "CH2"
CH2
ERROR ON
2 4
5
6
PUSH
PUSH
PUSH
PUSH
7
8
9
10
2
