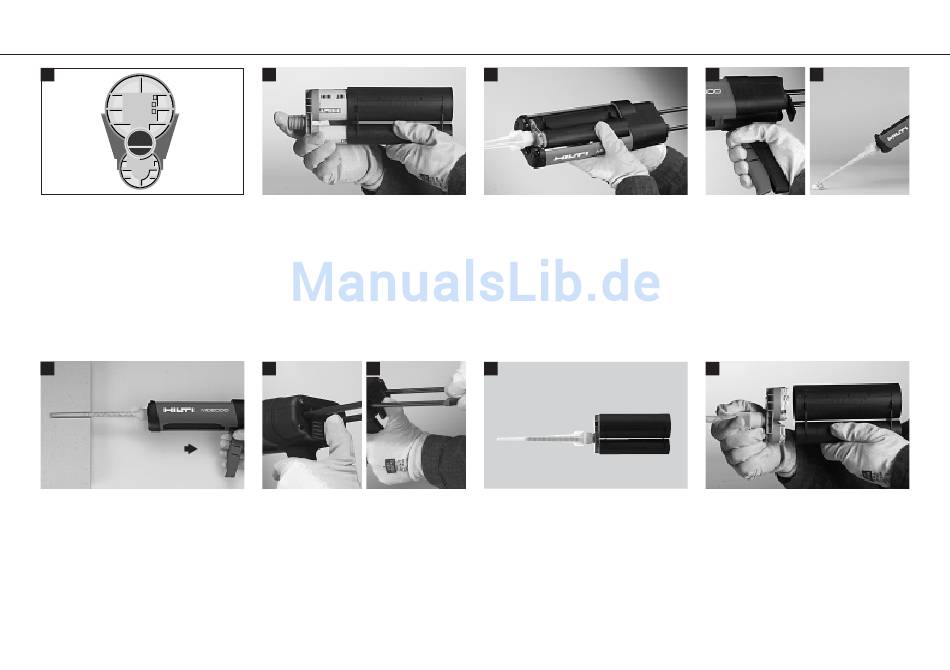

Handhabung
1
Hilti HIT
HY 150
123456
12/97
Vor Gebrauch des Foliengebindes (7) die
Sicherheitshinweise und Verarbei tungs -
bedingungen in der beigelegten Gebrauchs-
anleitung lesen.
An der Frontseite der Zusammenführung die
Produktbezeichnung und das Halt bar keits -
datum (Monat/Jahr) beachten.
Die Auftragsnummer ist im Reklama tions fall
anzugeben.
6
▶ ▶ ▶
Das Bohrloch muss luftfrei mit Mörtel
ver füllt werden. Dazu den Mischer bis zum
Bohrlochgrund in das Bohrloch stecken (bei
tiefen Bohrlöchern mit Verlängerung ar-
beiten!) und mit jedem Hub das Gerät lang-
sam schrittweise zurückziehen. Die Anzahl
Hübe je Dübelgrösse ist in der Gebrauchs -
anleitung für das Gebinde angegeben. Wich-
tig! Bei Nichtbeachtung dieser Vorschrift
ist die Tragfähigkeit der Befestigung
nicht gewährleistet.
Printed: 07.07.2013 | Doc-Nr: PUB / 5103001 / 000 / 00
2
Das Foliengebinde (7) bis zum Anschlag in
die Kassette (6) einführen und an schlies send
den Statikmischer (8 oder 9) aufschrauben.
Das Gebinde muss bei der Anwen dung ei-
ne Mindesttemperatur von +5°C haben.
7 8
Nach der Bohrlochverfüllung die Ent riege-
lungstaste (2) drücken. Das Folien ge binde
wird dadurch druckfrei und es läuft keine
Masse aus dem Mischer nach. Bevor die
Kassette aus dem Gerät entnommen werden
kann, die Vorschub stangen bei gleichzeitiger
Betätigung der Entriegelungstaste vollstän-
dig zurückziehen. Zur Kassetten entnahme
zuerst den kleinen Zylinder durch die Grif-
föffnung (5) nach oben drücken und dann die
komplette Kassette entnehmen.
3
Vor dem Einlegen der Kassette in das Gerät
müssen die Vorschubstangen (1) bei gleich-
zeitiger Betätigung der Entriegelungstaste
(2) vollständig zurückgezogen werden. (Sie-
he Bild 8).
Die Kassette am kleinen Zylinder anfassen,
von oben in das Gerät einführen und danach
seitlich einschwenken.
9
Angebrochene Foliengebinde mit aufge-
schraubtem Mischer in der Kassette lagern.
Nach längerer Arbeitsunterbrechung ist die
Masse im Mischer ausgehärtet.
Zum Weiterarbeiten ist ein Mischerwech-
sel notwendig!
Achtung: Angebrochene Gebinde müssen
innerhalb von vier Wochen aufgebraucht
werden.
4 5
Den Betätigungshebel (4) durchziehen. Das
Foliengebinde öffnet sich durch ein in der Zu-
sammenführung integriertes Aufstech -
system von selbst. Im Statikmischer wird das
Vermischen der beiden Kompo nen ten sicht-
bar. Die Masse aus den ersten beiden Hü-
ben jedes Gebindes (Mischervor lauf) ist
nicht für die Befes tigung geeignet und
daher zu verwerfen. Auch nach einem Mi-
scher wech sel muss der Mischervorlauf ver-
worfen werden (Bild 5). 1 Hub = Betäti-
gungs hebel bis zum Anschlag durchzie-
hen.
10
Restentleerte Foliengebinde nach den
behördlichen Vorschriften entsorgen.
Die Kassette kann erneut bestückt werden.
Die integrierten Druckkolben werden beim
Einführen des neuen Foliengebindes in ihre
Ausgangsposition zu rückgeschoben.
