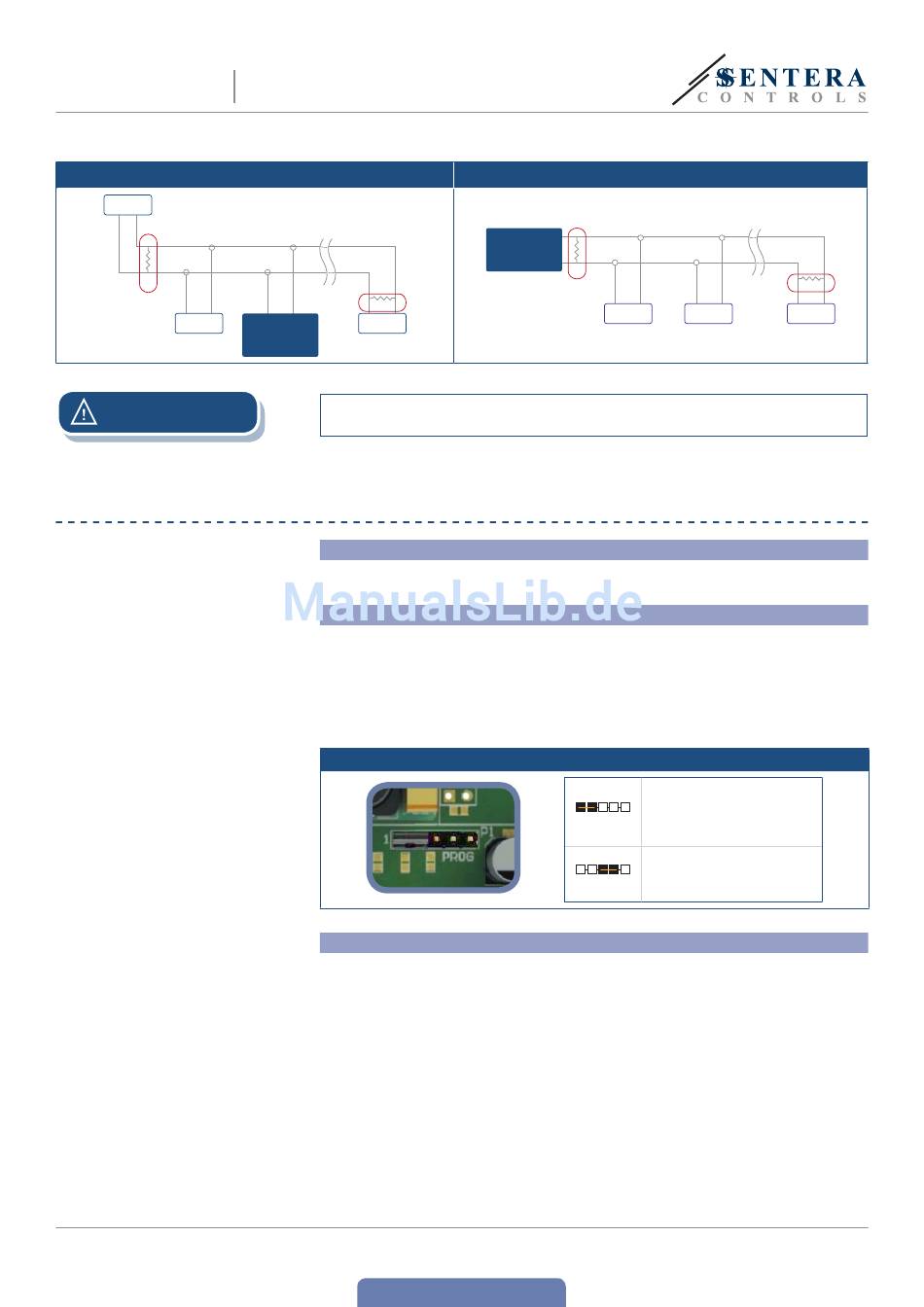

ODTHM
Beispiel 1
Slave 1
NBT
NBT
Slave 2
ACHTUNG
GEBRAUCHSANWEISUNG
MIW-ODTHM-DE-000 - 01 / 06 / 18
KOMBINIERTER T UND RH
AUSSENTRANSMITTER
RX
ТX
NBT
Slave n
Master
Benutzen Sie einen Cat 5eStraight-Through Kabel gemäss Standard 568A oder
gleichwertig für die Power über Modbus Kommunikation RJ45 Buchse.
Kalibrierungsverfahren:
Der Temperaturfühler und relative Feuchtefühler sind werksseitig kalibriert.
Neukalibrierung ist nicht notwendig.
Bootloader -Modus
Dank der 'bootloader' Funktionalität, kann die Sensorfirmware aktualisiert
werden über Modbus RTU Kommunikation. Für den 'Boot Modus', stellen Sie eine
Steckbrücke auf Kontakte 3 und 4 vom P1 Programmierbuchse und starten Sie die
Stromversorgung aufs Neue (siehe Fig. 5). Wenn "Boot Modus" aktiviert ist, kann die
Firmware aktualisiert werden über die SM Boot Applikation ( Teil von der 3SModbus
Software Suite) oder Sensistant.
Fig. 5 P1 Programmierbuchse
Umgebungslichtsensor
Er misst das Umgebungslichtniveau um Input Register 6 zu aktivieren oder
deaktivieren. Es gibt zwei Holding Register für die Einstellung des Active oder
Standby Umgebungslichtniveau in Lux.
■
Wenn das gemessene Umgebungslichtniveau niedriger ist als das Standby-Niveau,
zeigt Input Register 6 "Standby".
■
Wenn das gemessene Umgebungslichtniveau höher ist als das ‚Active' Niveau,
zeigt Input Register 6 'Active'.
■
Wenn das gemessene Umgebungslichtniveau sich zwischen dem ‚Active' und
‚Stand-By'-Niveau befindet, zeigt Input Register 6 "Low intensity" (geringe
Intensität). Deshalb ist es empfehlenswert das ‚active' und ‚Stand-By' Niveau in
Holding Register 34 und 35 gemäss dem Umgebungslicht einzustellen.
www.sentera.eu
Zurück zu Inhaltsverzeichnis
Beispiel 2
Master
NBT
Slave 1
1 2 3 4 5
1 2 3 4 5
RX
ТX
NBT
Slave 2
Slave n
Stellen Sie eine Steckbrücke auf
Kontakte 1 und 2 und warten
Sie mindestens 5 Sekunden zur
Wiederherstellung der Modbus
Kommunikation Parameter
Stellen Sie eine Steckbrücke auf
Kontake 3 und 4 und starten Sie
die Stromversorgung wieder um
im Bootloader Modus zu gehen.
7 - 10
