ODTHM

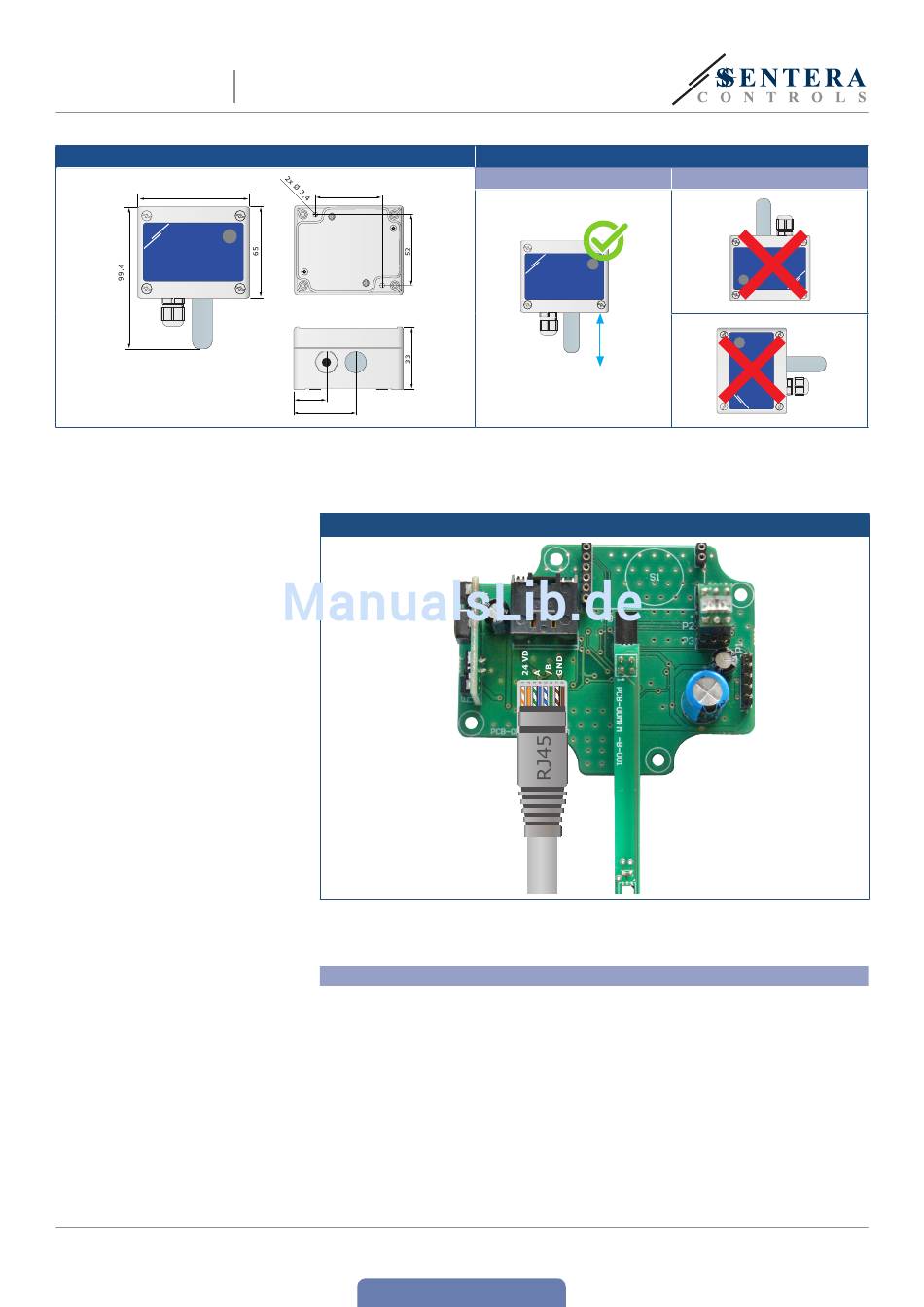

Fig. 1 Einbaumaße
80
MIW-ODTHM-DE-000 - 01 / 06 / 18
KOMBINIERTER T UND RH
AUSSENTRANSMITTER
49
24
44
3.
Stecken Sie das Kabel durch die Kabelverschraubung, crimpen Sie es und stecken
Sie es in der RJ45 Buchse ein wie gezeigt in Fig. 3 unten und dem Abschnitt
Verkabelung und Anschlüsse oben.
Fig. 3 Anschlüsse
4.
Stellen Sie die Frontplatte zurück und schrauben Sie fest mit den Muttern.
5.
Schalten Sie die Stromversorgung ein.
Optionale Einstellungen
Wenn Ihr Gerät das Modbus RTU Netzwerk startet oder beendet (Siehe Beispiel 1
und Beispiel 2), aktivieren Sie den NBT Widerstand über 3SModbus oder Sensistant.
Wenn Ihr Gerät kein Endgerät ist, lassen Sie den NBT Widerstand deaktiviert
(Standard Modbus Einstellung).
www.sentera.eu
Zurück zu Inhaltsverzeichnis
Fig. 2 Einbaulage
Korrekt
Halten Sie 1,5 m
Mindestabstand vom
Boden
Falsch
6 - 10
