B.E.G. LUXOMAT
®
Bedienungsanleitung

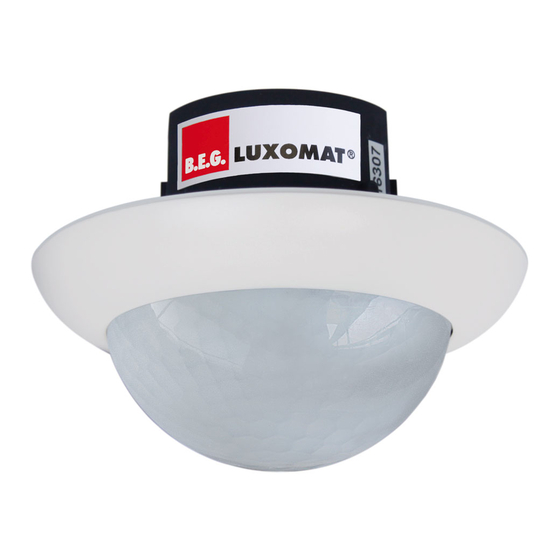

Präsenzmelder PD2 MAX Slave

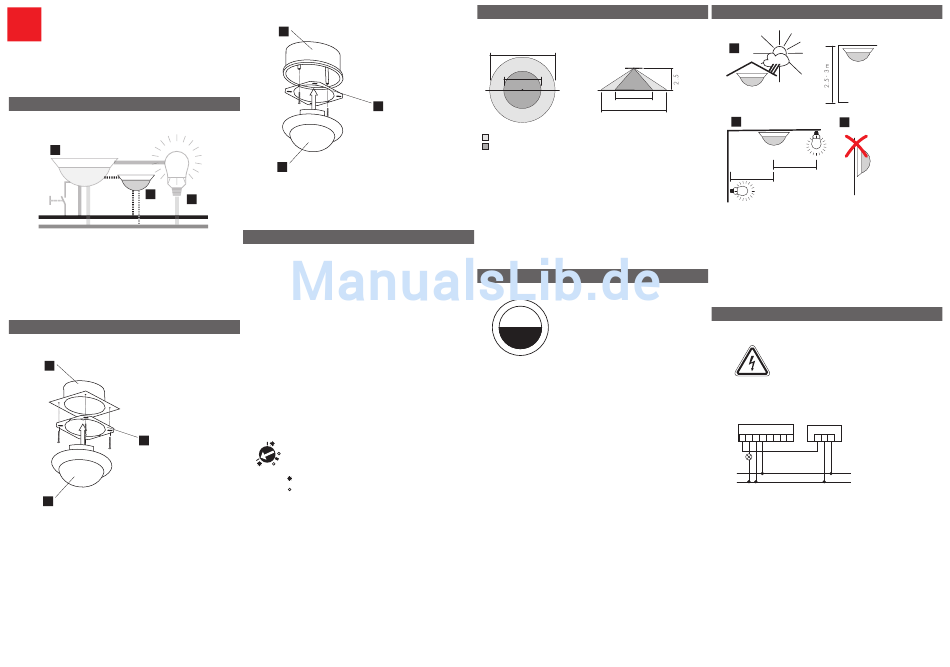

1 Einsatz/Funktion
Beispielinstallation
1
L'
R
S
2
L
N
1) Master-Präsenzmelder (nicht im Lieferumfang)
2) Slave-Präsenzmelder
3) Lampe
Hinweis: Slave-Präsenzmelder werden zur Vergrösserung des Er-
fassungsbereiches eines Master-Präsenzmelders eingesetzt. Master-
Präsenzmelder sind in unterschiedlichen Ausführen und Bauformen
separat erhältlich (siehe «Artikel/E-NR»).
2 Aufbau/Montage
Unterputz-Montage
3
2
1
1) Sensor für UP-Montage
2) Montageplatte
3) UP-Dose (nicht im Lieferumfang)
Aufputz-Montage
3
1
1) Sensor für UP-Montage
3
2) Montageplatte
3) AP-Dose (Zubehör, nicht im Lieferumfang, siehe «Artikel/E-Nr.»)
3 Inbetriebnahme/Einstellung
Selbstprüfzyklus
Nach korrektem Anschluss an die Versorgungsspannung durchläuft
das Gerät einen Selbstprüfzyklus von 60 Sekunden (Blinken der grü-
nen LED). Nach Ablauf der 60 Sekunden ist das Gerät betriebsbereit.
Das Slave-Gerät sendet im Betrieb bei erkannter Bewegung zyklisch
ein 230 V-Signal von 2 Sekunden Dauer über die Klemme «R» an
das angeschlossene Master-Gerät. Die Pausenzeit zwischen zwei
aufeinanderfolgenden Impulsen ist abhängig von der am Gerät ein-
gestellten Impuls-Pausenzeit (siehe unten).
Sämtliche Einstellungen bezüglich Nachlaufzeit und Lichtmessung
können ausschliesslich am Master-Gerät vorgenommen werden (sie-
he Bedienungsanleitung zum Master-Präsenzmelder).
Impuls-Pausenzeit
Das Gerät verfügt über eine Einstellschraube zur Einstellung der Im-
pulspausenzeit bzw. zur Aktivierung/Deaktivierung der Bewegungs-
anzeige über die integrierte grüne LED.
9s
2s
LED ON:
LED OFF:
Hinweis: Die Impuls-Pausenzeit ist standardmässig auf 2 Sekunden
eingestellt. Bei speziellen Anwendungen kann die Pausenzeit auf 9
Sekunden erhöht werden. Die Pausenzeit sollte auch dann auf 9 Se-
kunden eingestellt werden, wenn Slave-Geräte zusammen mit Tastern
an derselben R-Klemme eines Master-Gerätes eingesetzt werden,
welche über keine separate Klemme für Tasten-Impulse verfügen (z.B.
Master 2C).
Bewegungsanzeige (grüne LED)
LED ON: Die grüne LED leuchtet kurz auf bei jeder erkannten Be-
wegung.
LED OFF: Die grüne LED ist ausgeschaltet
4 Erfassungsbereich
Aufsicht
24 24
8 8
2
360° 360°
Reichweite bei seitlichem Vorbeigehen (tangential): ca. Ø 24 m*
Reichweite bei direktem Draufzugehen (radial) oder für sitzende
Tätigkeiten: ca. Ø 8 m*
* Werte gültig bei empfohlener Montagehöhe von ca. 2,5 bis 3 m.
Kleinere Montagehöhen reduzieren die erzielte Reichweite. Grössere
Montagehöhen erhöhen die Reichweite bei gleichzeitig reduzierter
Empfi ndlichkeit.
Das Gerät misst die Wärmestrahlung von Personen oder anderen
Wärmequellen (z.B. Tiere, Fahrzeuge etc.), die sich im Erfassungs-
bereich bewegen. Die erzielte Reichweite ist in grossem Masse von
der Bewegungsrichtung der Wärmequelle und der Montagehöhe des
Gerätes abhängig.
5 Ausgrenzen von Störquellen
9s / LED ON ...
9s / LED OFF ...
2s / LED OFF ...
2s / LED ON ...
6 Montageort
Seitenansicht
1
8 8
24 24
2
> 1m
1) Gerät an einem geschützten Ort montieren bei Deckenmontage
auf ca. 2,5 bis 3 m Höhe. Bei der Wahl des Montageortes auf
1
freie Sicht achten, da Infrarot-Strahlen keine festen Gegenstän-
de - auch keine Glasscheiben - durchdringen können.
2) Mindestabstand zur geschalteten Beleuchtung frontal oder
seitlich zum Gerät: 1 m
3) Unfachgerechte Montage bzw. nicht bestimmungsgemässer Ein-
satz behindert bzw. verunmöglicht den einwandfreien Betrieb
des Gerätes.
L
Abdeckclips zur
N
Einschränkung des 7 Schaltbilder
Erfassungsbereiches
auf 180°
Achtung 230 V
MASTER-/SLAVE-Betrieb
PIR MASTER
R L' N L ... ... ... ...
L
N
Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle mon-
tiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung
wird jeweils beim entsprechenden Master-Gerät beschrieben. Es
wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-
Gerät zu betreiben.
3
> 1m
R
2
3
Alle Arbeiten am
230 V Netz dürfen
nur durch den Fach-
mann ausgeführt
werden! Vor der
Installation Netz
abschalten.
Mit Hilfe von Slave-
PIR SLAVE
Geräten kann der
R N L
Erfassungsbereich
eines Master-Gerätes
vergrössert werden.
