9
I.
II.
(17)
III.

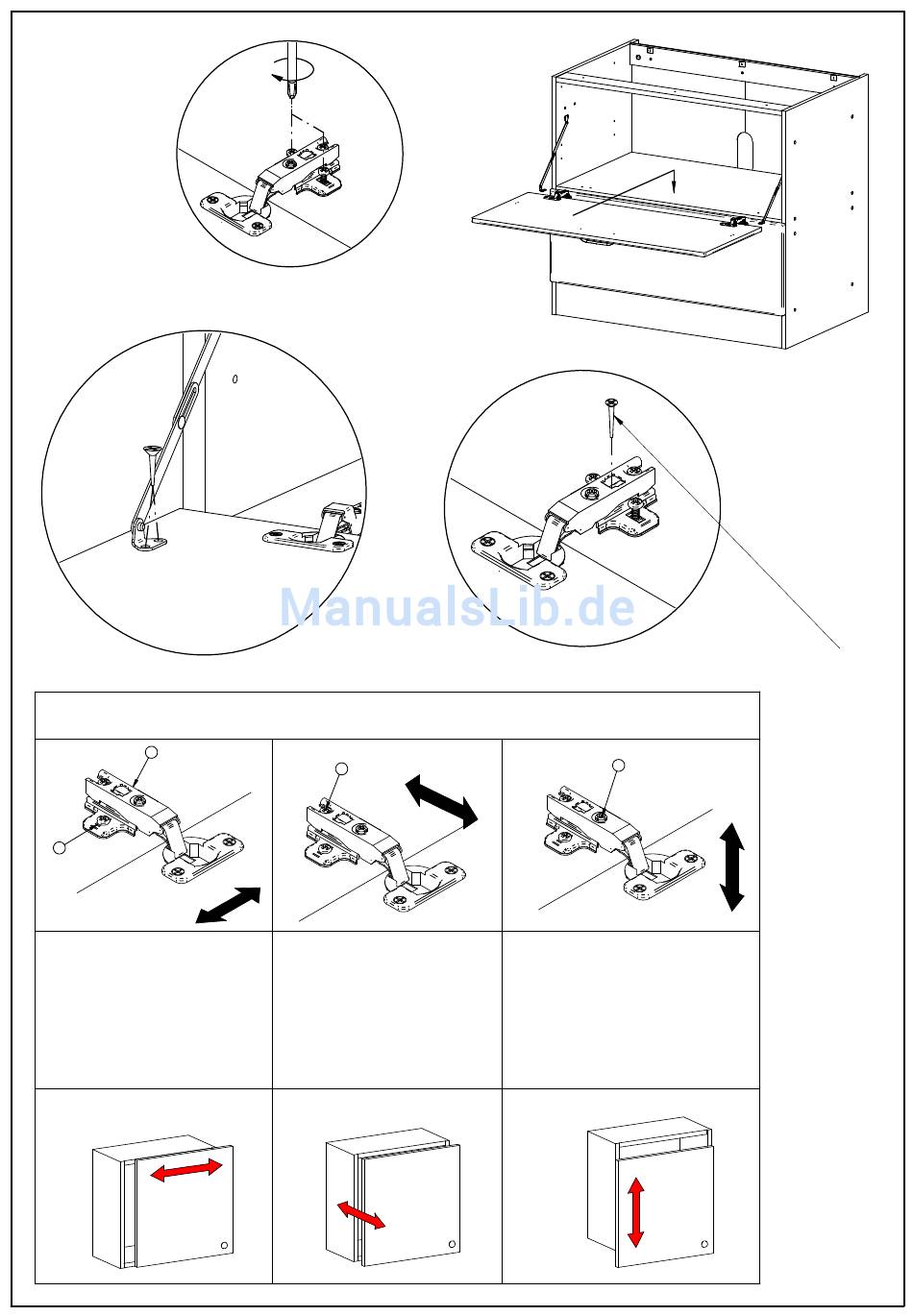

Einstellung von Türen / Nastavenie dverí
B
Schritt
krok
1-3
B
Schritt
krok
Schritt
1-3
krok 2
1. Die Schraube B lösen
2. Tür seitlings einstellen
3. Die Schraube B zuziehen
1. skrutku B povoliť
2. dvere stranovo nastaviť
3. skrutku B dotiahnuť
+ 2 mm
- 2 mm
-
Nach der Einstellung der Tür ist der Scharnier mit einer Schraube zu sichern.
Po nastavení dverí zaistite pánt skrutkou.
Schritt
krok
A
1-3
1. Die Schraube A lösen
2. Tür in der Tiefe einstellen
3. Die Schraube A zuziehen
1. skrutku A povoliť
2. dvere hlbkovo nastaviť
3. skrutku A dotiahnuť
+ 3 mm
- 1 mm
+
-
+
IV.
(20)
Schritt
krok 2
1. Tür in der Höhe mit Schraube C
einstellen.
1. dvere výškovo skrutkou C
nastaviť
+ 5 mm
- 1,5 mm
Schritt
C
krok 1
Schritt
krok 1
+
-
