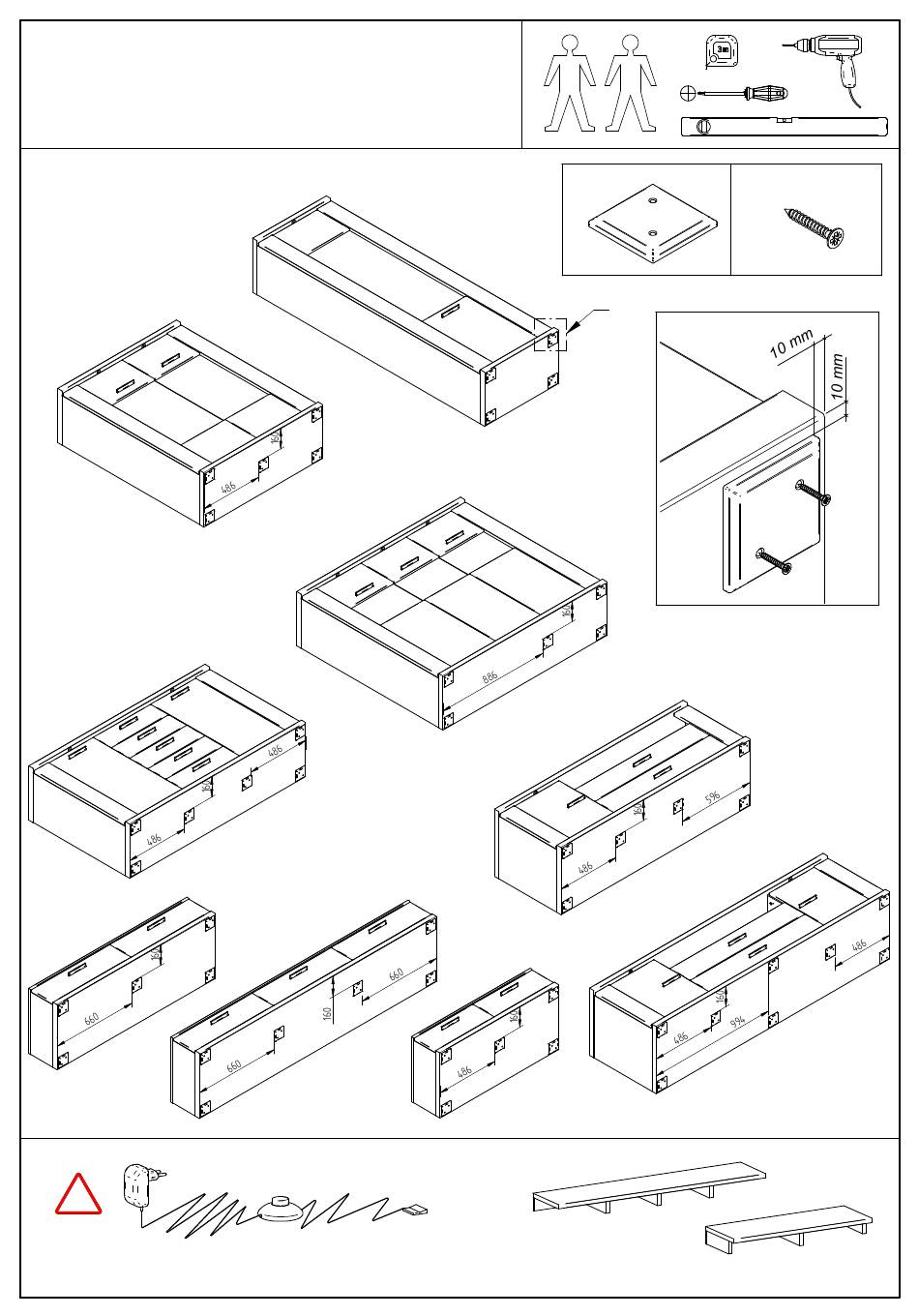

- Seite 1 MANHATTAN MN 146/01 ø4x20 01,02,24,28,34,38 03,06 21,30,32 Adapter ist zu der Type 12,13,18,21,22,30,31,32,33,zugepackt. Adaptér pre osvetlenie je pribalený v skrinke Typ 12,13,18,21,22,30,31,32,33. Poz.1...
- Seite 2 M4x20...
-
Seite 3: Wichtiger Hinweis
SICHERHEITSWINKEL (VERHINDERT DAS UMKIPPEN DES SCHRANKES) BEZPEČNOSTNÝ VINKEL (ZABRAŇUJE PREVRHNUTIU SKRINKY) Poz.2 ø3,5x15 ø8 ø5x60 (7*) (8*) III. Type/Typ 01,02 WICHTIGER HINWEIS Schraube (6) ist für die Befestigung des Sicherheitswinkels (5) auf dem Schrank bestimmt. Des weiteren werden Sie noch Schraube (8*) und Dübel (7*) für die Befestigung des Sicherheitswinkels in die Mauer (Wand) gebrauchen. - Seite 4 (7*) ø3 B=S+10mm ø8 L=B+A (8*) Type/Typ 03,06 ø4x30 Type/Typ 04,05,07,08 Bei der Montage des Hängebeschlages drehen Sie den Schrank um 180 Grad um - auf Oberboden. Pri montáži závesného kovania otočte skrinku o 180 stupňov - na horné dno. By assembling of hanging fittings rotate the cabinet by 180 degrees.
- Seite 5 DEMONTAGE DER SCHUBKASTEN / DEMONTÁŽ ZÁSUVIEK Poz.5 Type/Typ 10,11 VERBINDUNG DER TYPEN / SPÁJANIE SKRINIEK Poz.6 ø5 ø5...
- Seite 6 SCHUBLADENEINSTELLUNG / REKTIFIKÁCIA ZÁSUVKY Poz.7 MAX 0÷4mm Verbindung/Fixierung von Schubkastenschiene und Schubkastenzarge. Zafixovanie/upevnenie zásuvkového korpusu a zásuvkového vedenia. Poz.8 ø3x15 (3x15)
- Seite 7 Type/Typ 05,07 MONTAGE DER HÄNGESSCHRANKE / MONTÁŽ ZÁVESNÝCH SKRÍŇ Poz.9 ø10x50 ø5x60 *NICHT BEINHALTET IM BESCHLAGBEUTEL! Poz.10 *NIE JE SÚČASŤOU KOVANIA! O 10 Bohrungtiefe / hlbka vrtania B>50mm drilling depth *Befestigungsdübel und Schraube sind kein Bestandteil der Verpackung. Es ist nötig, einen geeigneten Dübel und Schrauben zu wählen, je nach der Tragfähigkeit und Zusammensetzung der Mauer, an die Schränke gehängt werden.
- Seite 8 Type/Typ 04,08 MONTAGE DER HÄNGESSCHRANKE / MONTÁŽ ZÁVESNÝCH SKRÍŇ Poz.9 Bohrungtiefe / hlbka vrtania B>50mm drilling depth *Befestigungsdübel und Schraube sind kein Bestandteil der Verpackung. Es ist nötig, einen geeigneten Dübel und Schrauben zu wählen, je nach der Tragfähigkeit und Zusammensetzung der Mauer, an die Schränke gehängt werden. Falls Sie sich nicht sicher sind, welcher Typ von Dübel und Schrauben Sie brauchen, nehmen Sie Kontakt mit dem nächsten Fachhandel auf.
- Seite 9 30 27 1125 2102 Kombi 02,102,12,112 Queens kombi 12 1125 2102 Kombi 03,103...
- Seite 10 30 27 27 30 1125 2101 Kombi 23,123 30 27 1051 2102 Kombi 04,14 -10-...
- Seite 11 TIEFENEINSTELLUNG HÖHENEINSTELLUNG hlbkové nastavenie skrinky výškové nastavenie skrinky Vergenissern Sie sich, ob der Schrank sicher aufgehängt ist! Beim Einstellen muss der Schrank auf das Drehen der Schrauben A,B reagieren. Falls Sie nicht sicher sind, dass der Schrank korrekt aupgehägt ist : 1.
