Wichtige Hinweise
IT
DE
•
Das Gerät muss unter strikter Beachtung der Anweisungen des Herstellers und der maßgeblichen Bestimmungen installiert werden.
•
Das Gerät darf ausschließlich für den Zweck verwendet werden, für den es entwickelt worden ist. Die Firma COMELIT GROUP SpA übernimmt keinerlei Haftung bei nicht
bestimmungsgemäßem Gebrauch des Geräts, bei Änderungen, die aus welchen Gründen auch immer von Unbefugten durchgeführt worden sind, sowie bei der Verwendung nicht
originaler Zubehörteile und Materialien.
•
Alle Produkte entsprechen den Vorgaben der Richtlinie 2006/95/EG (die die Richtlinie 73/23/EWG und spätere Änderungen ersetzt). Die CE-Kennzeichnung auf den Produkten
garantiert für die Konformität.
•
Die Steigleitungen nicht in der Nähe der Stromkabel (230/400 V) verlegen.
•
Die Installation, Montage und Wartung elektrischer Vorrichtungen darf ausschließlich von qualifi zierten Elektrikern durchgeführt werden.
•
Die elektrische Anlage vom Gebäude muss mit einem omnipolaren Schalter mit einem Öffnungsabstand der Kontakte von mindestens 3 mm ausgerüstet werden, der in der Lage
ist, die Stromversorgung vom Gerät zu trennen.
•
Vor Durchführung von Wartungseingriffen gleich welcher Art muss das Gerät vom Stromnetz getrennt werden.
•
Nach Durchführung von Eingriffen gleich welcher Art die Schutzabdeckung wieder an den Anschlussklemmen anbringen und die Inspektionsklappe schließen.
•
Das Gerät entspricht dem Standard EN60950-1 für die Sicherheit von Einrichtungen der Informationstechnik.
Allgemeine Informationen
Die SK9001l ist eine Stand-Alone Steuereinheit mit integriertem Leser
für die Verwaltung der elektronischen Schlüssel SK9050, SK9051
und SK9052. Die Steuereinheit wird für die Zugangskontrolle von
Türen eingesetzt, die mit einem elektronischen Schloss oder einem
automatischen Türöffner ausgestattet sind.
Das Gerät ist gebrauchsfertig. Zur Initialisierung das erste Token, das
mit der SIMPLEKEY ADVANCED Software programmiert worden ist,
durch die unbenutzte Einheit ziehen. Die anderen Tokens werden
automatisch im Speicher gespeichert, wenn sie das erste Mal durch
die Einheit gezogen werden.

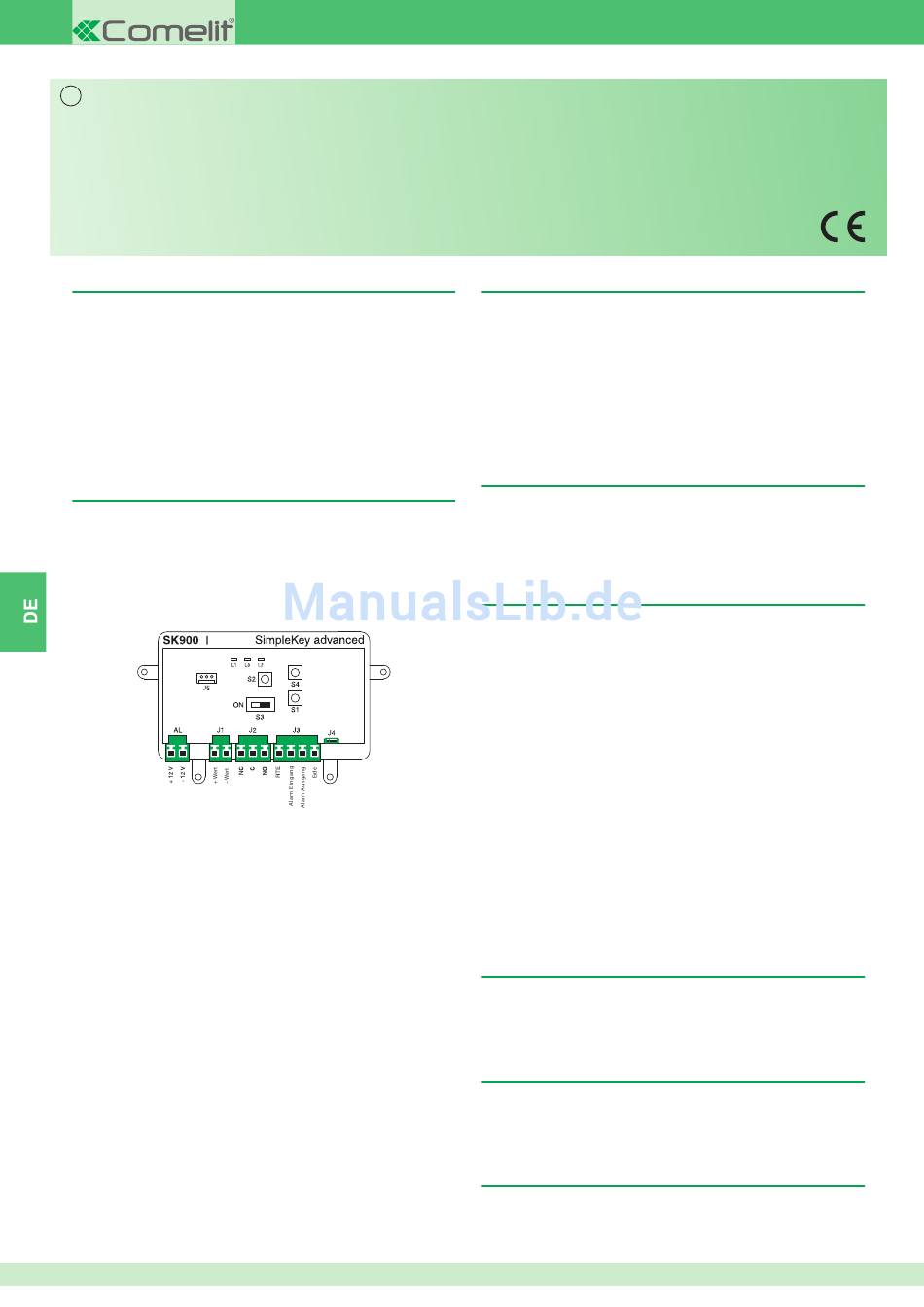

Layout der Steuereinheit
Die Karte besteht aus:
- einem Switch zum Aufrufen der Programmierung
- drei Tasten zur Einstellung der Parameter
- drei LEDs, die den Status der Steuereinheit anzeigen
- Anschlussklemmen
- einem J5 Firmware Update Stecker
1
Beschreibung der Klemmen:
AL: Stromversorgung 12-33 V dc oder 12-24 V ac
J1: RS485 Netzwerk
J2: NO/NC Relay Output
J3: Taste Beenden + Alarm
J4: eingebauter Reader
PROGRAMMIERUNG
Mit dem Switch S3 kann zwischen Programmierungsmodus und
Betriebsmodus umgeschaltet werden:
S3 in Position "0"
Betriebsmodus
S3 in Position "ON"
Programmierungsmodus
Hinweis: Im Programmierungsmodus blinken die LED L2 und die
LED vom Leser schnell.
Die Steuereinheit muss auf Betriebsmodus geschaltet sein, um den
Zugang zu steuern.
12
12
S1: Zeit
S2: Reset
S3: Prog.
S4: Neustart
Einstellen vom Öffnungs-Timer
- Den Switch S3 auf "ON" stellen (Programmieren).
- Die Taste S1 mehrmals drücken, um die Zeiteinheiten einzustellen
(ein Mal drücken entspricht einer Sekunde). Wenn der Switch S3
wieder auf Betriebsmodus gestellt wird, wird das Umschalten mit
einem doppelten Piepton bestätigt.
Der Timer muss mindestens auf 1 Sekunden gesetzt werden.
Der Timer kann höchstens auf 99 Sekunden gesetzt werden.
Die Steuereinheit wird mit einer Öffnungszeit von 5 Sekunden
geliefert (Werkseinstellung).
Verwaltung Benutzer-Tokens
Die Tokens werden mit der SIMPLEKEY ADVANCED Software
programmiert, die zum Lieferumfang vom SK9091 gehört, damit
dieser mit dem Steuergerät SK9001l verwendet werden kann.
Nähere Informationen hierzu können den Anweisungen zur
Softwareprogrammierung entnommen werden.
1. Initialisierung
Die Steuereinheit SK9001l wird leer geliefert und muss initialisiert
werden. Dazu die Steuereinheit an das Stromnetz anschließen,
einschalten und dann eins der programmierten Tokens durch den
Leser ziehen. Die Steuereinheit bleibt einige Sekunden lang im PRG
Modus (grüne und rote LEDs schalten sich gleichzeitig ein), damit der
Gebäudecode und der Standortcode vom Token gespeichert werden
können.
Wenn das Steuergerät wieder im Betriebsmodus ist, kann die Tür
mit allen Tokens vom gleichen Gebäude geöffnet werden, ohne dass
eine weitere Programmierung erforderlich ist, und die Parameter der
Tokens werden automatisch gespeichert, sobald sie das erste Mal
durch den Leser gezogen werden.
HINWEIS: Programmierung für mehrere Gebäude:
Bei Gebäuden mit Haupt- und Nebeneingängen können normalerweise
für den Leser vom Haupteingang Tokens von mehreren Gebäuden
(max. 30) programmiert und zugelassen werden. Dazu einfach die
Tokens von den anderen Gebäuden eins nach dem anderen durch
den Leser ziehen, während sich die Steuereinheit zur Initialisierung
im PRG Modus befindet.
Mit dieser Vorgehensweise wird die Steuereinheit mit mehreren
Gebäudecodes programmiert und die Tür kann mit allen Tokens
dieser Gebäude geöffnet werden.
2. Ein Token hinzufügen
Wenn ein Token zu einem späteren Zeitpunkt hinzugefügt werden
soll, das Token dazu in der SIMPLEKEY Software programmieren
und durch den Leser ziehen. Die Parameter vom Token werden
automatisch gespeichert.
3. Ein Token ersetzen
Um ein Token zu löschen, die Speicherstelle vom Token in
der SIMPLEKEY Software auswählen und ein neues Token
programmieren. Beim ersten Gebrauch vom neuen Token werden die
Parameter vom alten Token automatisch überschrieben.
4. Bearbeiten der Parameter eines Tokens
Um die Parameter eines Tokens zu bearbeiten, das Token in der
SIMPLEKEY Software auswählen und neu programmieren. Die
