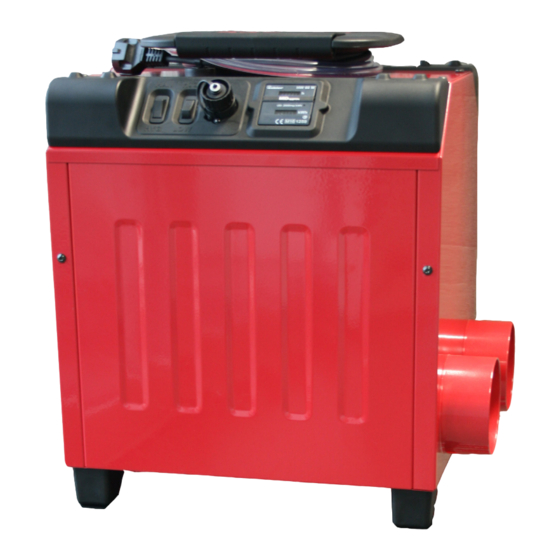

CorroVenta K3 HP Benutzerhandbuch

Kondenstrockner
Vorschau ausblenden Andere Handbücher für K3 HP:
Inhaltsverzeichnis

Werbung

Quicklinks

K3 HP
KONDENSTROCKNER
BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CorroVenta K3 HP

Inhaltszusammenfassung für CorroVenta K3 HP

  • Seite 1 K3 HP KONDENSTROCKNER BENUTZERHANDBUCH...
  • Seite 2 SIE HABEN FRAGEN ODER BRAUCHEN HILFE? Besuchen Sie uns auf www.corroventa.de oder rufen Sie uns unter der +49 (0) 2154-88 40 90 oder +43 (0) 1 615 00 90 an, um mit einem unserer Experten zu sprechen. Wir haben das nötige Wissen und die erforderlichen Produkte, um Ihre Probleme so effizient wie möglich zu lösen.

  • Seite 3: Inhaltsverzeichnis

    Transport ............................. 9 Lagerung .............................. 9 Wartung und Service ......................... 10 Untersuchung und Reinigung von Prozessluftfilter und Wasserfilter sowie Reinigung des Auffangbehälters ..........................11 Zubehör und Verbrauchsartikel......................13 Fehlersuche ............................13 Technische Daten ..........................14 © Corroventa Entfeuchtung GmbH 2018.01 1 (14)

  • Seite 4: Verwendungszweck

    Verwendung in bewohnten Räumen entwickelt, bei Notfallschäden oder wo die feuchte Luft eines Kondenstrockners nur schwierig abgeleitet werden kann. K3 HP hat eine eingebaute Pumpe, um Dauerbetrieb zu ermöglichen. Der Schlauch für das Kondenswasser wird in einen Bodenabfluss, ein Waschbecken oder einen ähnlichen frostfreien Abfluss geführt.

  • Seite 5: Herstellungsrichtlinie

    Herstellungsrichtlinie Kondenstrockner K3 HP wurde von Nemko entsprechend geltender Richtlinien und Normen geprüft. Der Trockner trägt das CE-Kennzeichen. Haftungsausschluss • Eine unsachgemäße Installation und/oder Handhabung kann zu Verletzungen sowie Sachschäden führen. • Der Hersteller übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.

  • Seite 6: Sicherheit

    Elektriker vorzunehmen. 20. Der Trockner darf nur mit Zubehörteilen verwendet werden, die in dieser Anleitung aufgeführt sind oder ausdrücklich durch Corroventa Avfuktning AB genehmigt wurden. Kontaktieren Sie den Anbieter des Entfeuchters für weitere Hinweise zur Sicherheit und Verwendung des Produkts.

  • Seite 7: Das Funktionsprinzip Des Entfeuchters

    Wasser zurückgewonnene Energie erwärmt wird. Die trockene und warme Luft wird dann wieder in den Raum geblasen. Für eine optimale Funktion ist die Enteisung im Gerät bedarfsgesteuert und wird nur aktiviert, wenn die Temperatur- und Feuchtigkeitsverhältnisse so sind, dass die Kühlspirale anfängt, zu vereisen. © Corroventa Entfeuchtung GmbH 2018.01 5 (14)

  • Seite 8: Übersicht, Bedienelemente Und Anschlüsse

    Übersicht, Bedienelemente und Anschlüsse Nachfolgend ist Corroventa K3 HP mit seinen äußeren Bauteilen und Bedienelementen abgebildet. Kondenswasser- schlauch Verschleißfeste Füße, die das Gerät stapelbar machen und Schäden an der Unterlage verhindern. Prozessluftfilter Filter Herunterklappbarer Handgriff sowie Kabel-/Kondenswasser- schlauchfach Anzeigeleuchte: •...

  • Seite 9: Anzeigeleuchte

    Arbeitsbereich Temperatur: +9 °C bis +35 °C • Wenn der Trockner kühler gelagert wird, muss er vor Inbetriebnahme die Umgebungstemperatur angenommen haben. Die Maschine muss stehend transportiert werden und während des Betriebs immer stehen. © Corroventa Entfeuchtung GmbH 2018.01 7 (14)

  • Seite 10: Elektrischer Anschluss

    Elektrischer Anschluss Die Maschine wird an eine geerdete 230 V/50 Hz-Steckdose angeschlossen. K3 HP kann an eine 10 A- maximal 16 A-Sicherung angeschlossen werden. Die elektronische Steuerung verzögert den Start um ca. 5 Minuten. 1. Stellen Sie den Trockner auf einen ebenen Untergrund, auf dem er nicht umfallen kann. Die Unterlage sollte nicht wasserempfindlich sein, da mit Sicherheit Wasser verschüttet wird,...

  • Seite 11: Transport

    Wenn das Gerät während des Transports umstürzt, muss vor dem Einschalten mindestens 30 Minuten gewartet werden (Gerät in aufrechter Position). Lagerung Um Platz auf dem Boden einzusparen, kann K3 HP bei Lagerung wie in folgender Abbildung übereinandergestapelt werden. Die Maschine muss immer stehend und in einem frostfreien Raum gelagert werden.

  • Seite 12: Wartung Und Service

    Wechseln Sie den Prozessluftfilter häufig, idealerweise vor jedem neuen Auftrag, für den das Gerät installiert wird. Reinigen Sie den Trockner regelmäßig, weil Staub und Schmutz die Leistungsfähigkeit herabsetzen und darüber hinaus Überhitzung verursachen und Brandgefahr mit sich führen können. © Corroventa Entfeuchtung GmbH 2018.01 10 (14)

  • Seite 13: Untersuchung Und Reinigung Von Prozessluftfilter Und Wasserfilter Sowie Reinigung Des Auffangbehälters

    Sie ihn bei Bedarf aus. Setzen Sie den Wasserfilter vorsichtig wieder ein. Reinigung des Auffangbehälters Entfernen Sie Prozessluftfilter und Wasserfilter gemäß Punkt 1–2. Lösen Sie die 4 Befestigungsschrauben und entfernen Sie das Filtergitter für den Prozessluftfilter. © Corroventa Entfeuchtung GmbH 2018.01 11 (14)
  • Seite 14 Achten Sie darauf, dass der Filter unter die Führungshaken im Auffangbehälter gleitet. 5. Setzen Sie den Luftfilter vorsichtig wieder ein und sorgen Sie dafür, dass er innerhalb der Abschlusskante sitzt und dicht abschließt. © Corroventa Entfeuchtung GmbH 2018.01 12 (14)

  • Seite 15: Zubehör Und Verbrauchsartikel

    Zubehör und Verbrauchsartikel Für den K3 HP sind folgende Ersatzteile und Verbrauchsartikel erhältlich: Artikelnummer Bezeichnung 01100 Hygrostat HS1-5 (5 m Kabel) 1002406 Kondenswasserfilter 1002412 Prozessluftfilter Fehlersuche Problem Wahrscheinliche Ursache Maßnahme Kapazität des Trockners wird Niedrige Kontrolle der relativen als niedrig angesehen.

  • Seite 16: Technische Daten

    Anschlussspannung, 1 Phase, 50 Hz, V Schutzklasse IP X4 Gewicht, kg 21,5 Abmessungen, Länge x Breite x Höhe, mm 430 x 295 x 470 Schallpegel (db(A)), 3 m Hochbetrieb Schallpegel, db (A) 3 m Niedrigbetrieb Kältemittel R410A © Corroventa Entfeuchtung GmbH 2018.01 14 (14)
  • Seite 17 SIE HABEN FRAGEN ODER BRAUCHEN HILFE? Besuchen Sie uns auf www.corroventa.de oder rufen Sie uns unter der +49 (0)2154-88 40 90 oder +43 (0) 1 615 00 90 an, um mit einem unserer Experten zu sprechen. Wir haben das nötige Wissen und die erforderlichen Produkte, um Ihre Probleme so effizient wie möglich zu lösen.
