F. Kardanverlängerung montieren
Für Kameras von weniger als 800g Gewicht brauchen Sie die Kardanverlängerung, die das
Kardangelenk weit genug verlängert, um eine vertikale Balance zu ermöglichen.
Zur Installation der Verlängerung entfernen Sie Kardangelenk und Haltegriff, indem Sie die
Befestigungsmutter lösen und dann das Gelenk vollständig gegen den Uhrzeigersinn aus der Bühne
schrauben. Setzen Sie dann die Verlängerung ein und sichern Sie sie mit ihrer eigenen
Befestigungsmutter. Dann setzen Sie das Kardangelenk und den Haltegriff in die Unterseite der
Verlängerung ein und sichern sie mit der Befestigungsmutter. Auch die Verlängerung hat einen
blanken Gewindeabschnitt, der Ihnen zeigt, dass Sie ihn nicht weiter herausschrauben sollten.
Blackbird Bedienungsanleitung

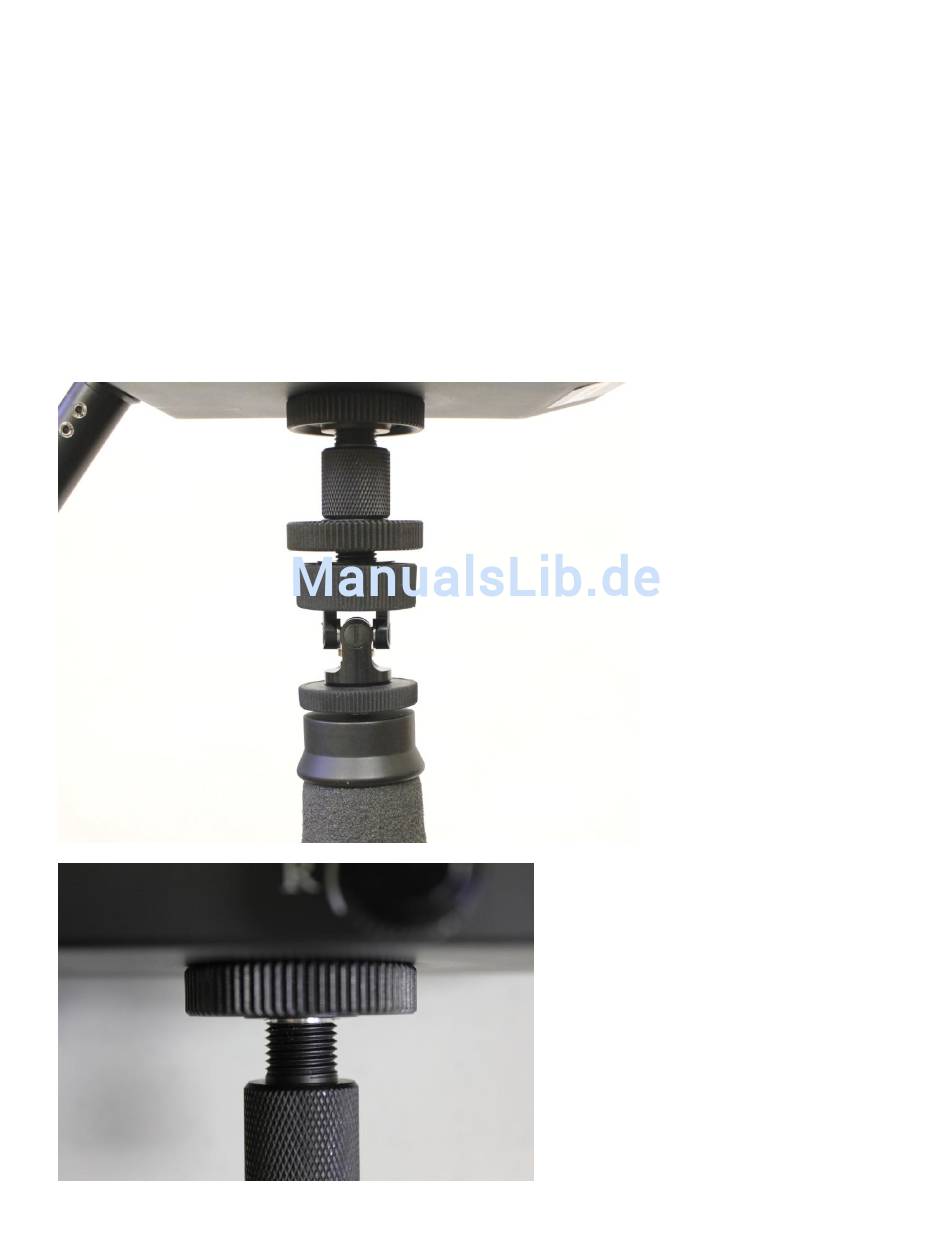

Die größtmögliche Verlängerung der
Kardanverlängerung ist hier zu sehen.
Wenn Sie die blanke Gewindewindung
sehen,
DREHEN SIE NICHT WEITER.
Seite |10
