E. Justierung der Kardangelenks-Position
Frage: Warum sollte man die Position des Kardangelenks justieren? Antwort: Die Justierung des
Kardangelenks bietet Ihnen neben dem Verwenden von mehr Gegengewichten oder dem vertikalen Verstellen
des T-Stabes eine weitere Möglichkeit, die vertikale Balance einzustellen. Siehe Teil III, A, Vertikale Balance
Die Kardanwelle wird in die Unterseite der Kamerabühne geschraubt und mit der Befestigungsmutter
gesichert. Um die Position des Kardangelenkes anzupassen, lösen Sie die Befestigungsmutter und
schrauben das Kardangelenk aus der Kamerabühne heraus oder weiter in sie hinein. Nach dem
Justieren der Kardan-Position Mutter festziehen.
Achten Sie darauf, dass die Kamerabühne nicht mehr fest sitzt, wenn Sie das Kardangelenk zu weit aus
der Bühne schrauben.
ein blanker Abschnitt des Gewindes. Wenn dieser Abschnitt gerade sichtbar ist (s. Abb.), sitzt das
Kardangelenk noch sicher in der Kamerabühne. Wenn Sie das Kardangelenk weiter herausschrauben
und mehr blanke Gewindewindungen sehen, hat das Kardangelenk nicht mehr genügend Verbindung
zur Bühne (min. 3 Gewindewindungen).
Blackbird Bedienungsanleitung
Um dies zu verhindern, gibt es auf der Kardanwelle eine sichtbare Warnung:

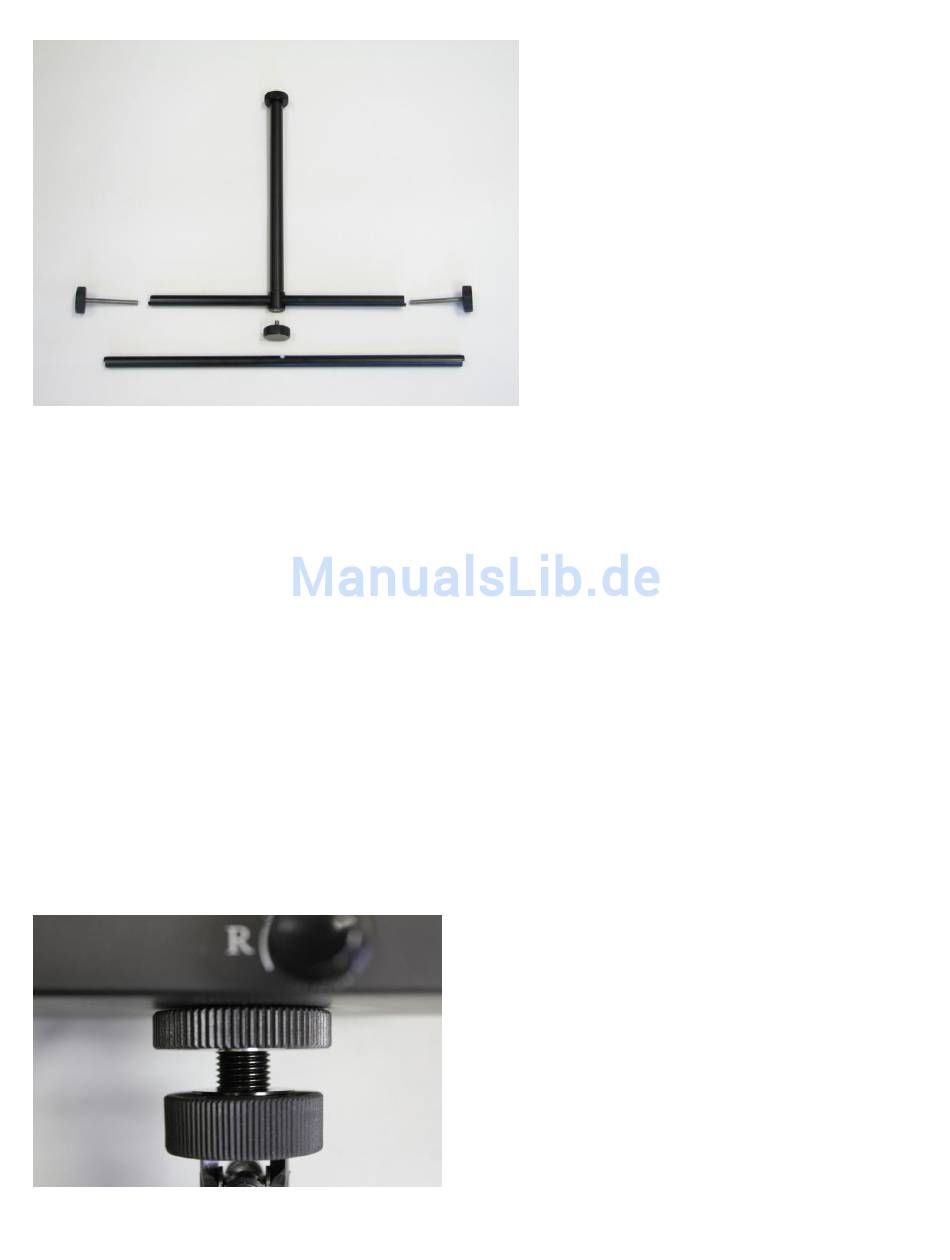

Entfernen Sie die Gewichtshalteschrauben von
dem Stab, den Sie zur Zeit benutzen, und legen
Sie sie zur Seite. Entfernen Sie die
Halteschraube für den horizontalen Stab und
legen Sie sie zur Seite.
Ziehen Sie den horizontalen Stab heraus.
Setzen Sie den anderen Stab ein und richten
Sie ihn so aus, dass das Loch für die
Halteschraube durch den Boden der T-
Verbindung sichtbar ist. Schrauben Sie die
Halteschraube ein und sichern Sie den
horizontalen Stab. Setzen Sie danach die
Gewichtshalteschrauben wieder ein.
Die größtmögliche Verlängerung der
Kardanwelle ist hier zu sehen. Wenn Sie die
blanke Gewindewindung sehen,
NICHT WEITER.
DREHEN SIE
