Inhaltszusammenfassung für Camera Motion Research Blackbird

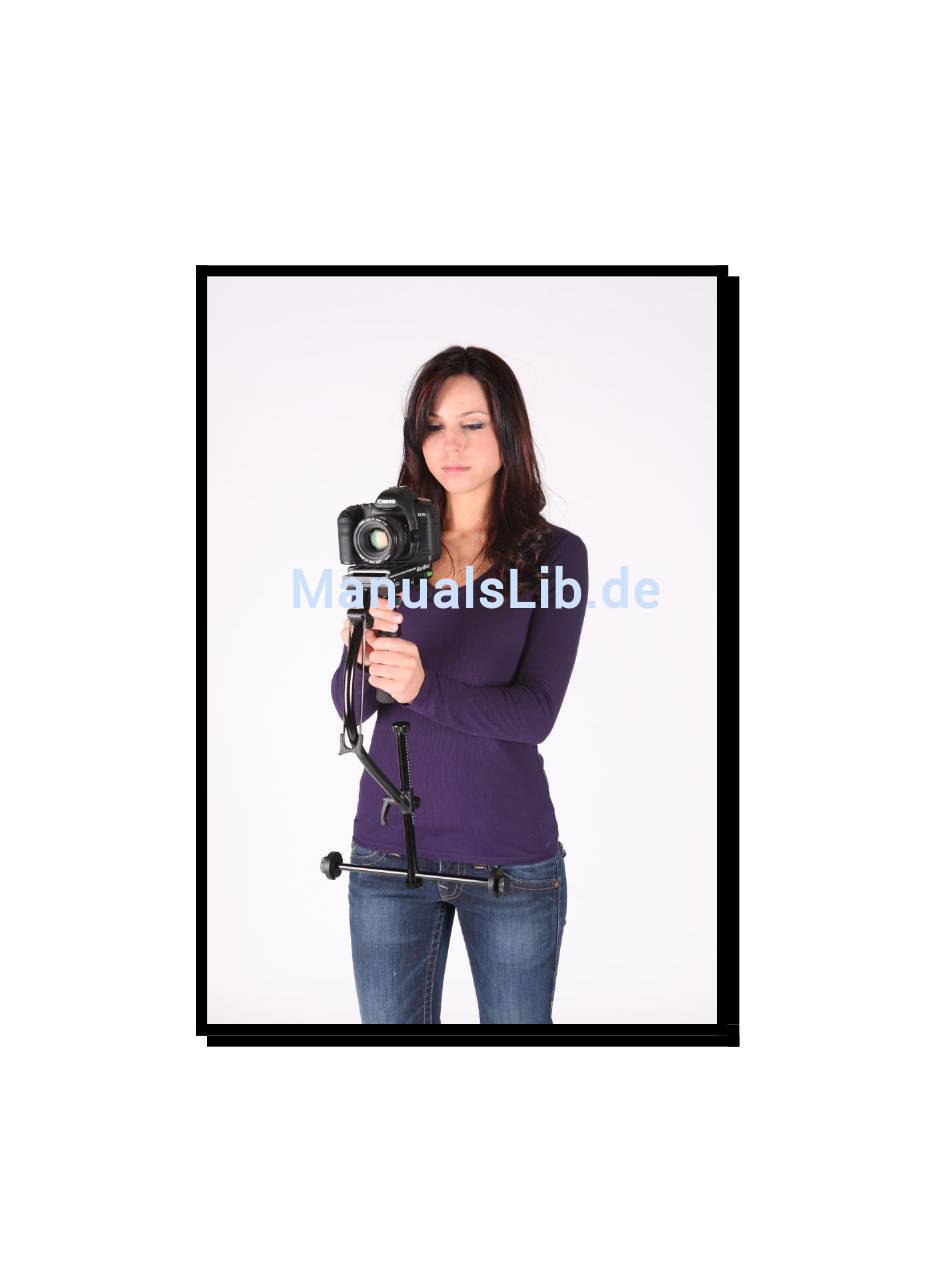

- Seite 1 Blackbird Bedienungsanleitung Es wird empfohlen, auch die Blackbird-Schulungs-DVD anzusehen © 2009, 2010,2011 Camera Motion Research, LLC Rev H Deutsch...
-
Seite 2: Gewährleistung
Rücksendung zu vereinbaren. Versandkosten werden für die günstigste Versandart von CMR übernommen. Registrierung Wenn Sie Ihren Blackbird nicht direkt bei Camera Motion Research gekauft haben, nehmen Sie sich bitte die Zeit und gehen Sie zu unserer Website , dann zu My Account und www.camotionllc.com... -
Seite 3: Inhaltsverzeichnis
C. Abschließende Einstellung der Droptime ...................... 19 D. D. Auswirkung des Reibungswiderstandes auf Droptime und horizontale Balance ........19 E. Allgemeine Richtlinien für die vertikale Balance und die Vorbereitung des Blackbird ......... 20 Teil IV. Kurzer Leitfaden für die Arbeit mit dem Blackbird ..........21... -
Seite 4: Blackbird Teile Und Bezeichnungen
Seite |3 Blackbird Bedienungsanleitung Blackbird Teile und Bezeichnungen Kamera-Trägerplatte Neigungseinstellung Kamera-Bühne (vor/rückwärts) Neigungseinstellung seitw. Kardan-Sicherungsmutter Abstellstütze Oberer Steuerring Kardangelenk Unterer Steuerring Trägerarm Sicherung (alte Version abgebildet; neue Geräte sind mit integrierter Sicherung ausgestattet) T-Stabklemme T-Stab Gegengewichte Sicherungsschraube für Befestigungsschraube horizontalen Stab... -
Seite 5: Blackbird Teile (Vollausstattung)
[6] Waager. Stab 28 cm [11] Bedieungsanleitung [2] T-Stab [7] Ersatzschrauben [12] Waagerechter Stab 38 cm. [3] Kamera-Trägerplatte [8] Universal-Träger * [13] Schulungs-DVD [4] Gegengewicht [9] Tischklemme* [14] Abstellstütze* [5] Kardanverlängerung [10] Stativadapter* [15] Tasche* *Nicht in der Blackbird-Grundausstattung enthalten... -
Seite 6: Verpackung Der Teile In Der Tragetasche
Seite |5 Blackbird Bedienungsanleitung Verpackung der Teile in der Tragetasche Stativadapter Tischklemme Universalträger Kardan- verlängerung 2. waager. Stab... -
Seite 7: Teil I. Den Blackbird Und Seine Teile Kennenlernen
Teil I. Den Blackbird und seine Teile kennenlernen A. T-Stab mit dem Trägerarm verbinden Trägerarm und T-Stab des Blackbird sind voneinander getrennt verpackt. Um die beiden Teile miteinander zu verbinden, führen Sie den vertikalen Teil des T-Stabes in den Trägerarm ein. -
Seite 8: Montage Der Kamera
In welcher Richtung Sie den waagerechten Stab positionieren, spielt für die stabilisierende Wirkung des Blackbird keine Rolle. Normalerweise werden Sie den Stab rechtwinklig zur Aufnahmerichtung der Kamera positionieren, um den Blackbird näher an Ihrem Körper halten zu können, ohne dagegen zu stoßen. Sie können den Stab aber auch parallel zur Aufnahmerichtung verwenden. -
Seite 9: Gegengewichte Auf Dem Horizontalen Stab Hinzufügen Und Entfernen
Blackbird Bedienungsanleitung Seite |8 Welches Montageloch ist das Richtige? Setzen Sie die ¼-20-Schraube so ein, dass der Schwerpunkt der Kamera direkt über dem Kardangelenk zu liegen kommt. Oder versuchen Sie es zunächst mit Loch #2 in der Mitte der Trägerplatte und prüfen Sie dann das Gleichgewicht. -
Seite 10: Justierung Der Kardangelenks-Position
Seite |9 Blackbird Bedienungsanleitung Entfernen Sie die Gewichtshalteschrauben von dem Stab, den Sie zur Zeit benutzen, und legen Sie sie zur Seite. Entfernen Sie die Halteschraube für den horizontalen Stab und legen Sie sie zur Seite. Ziehen Sie den horizontalen Stab heraus. -
Seite 11: Kardanverlängerung Montieren
Blackbird Bedienungsanleitung Seite |10 F. Kardanverlängerung montieren Für Kameras von weniger als 800g Gewicht brauchen Sie die Kardanverlängerung, die das Kardangelenk weit genug verlängert, um eine vertikale Balance zu ermöglichen. Zur Installation der Verlängerung entfernen Sie Kardangelenk und Haltegriff, indem Sie die Befestigungsmutter lösen und dann das Gelenk vollständig gegen den Uhrzeigersinn aus der Bühne... -
Seite 12: Smoothtouch-Reibungseinstellung
Beachten Sie, wie frei der Handgriff schwingt, um die Wirkung des eingestellten Reibungswiderstandes zu sehen. Halten Sie dazu die Bühne des Blackbird mit einer Hand, heben Sie den Griff (und das Gelenk) zu einem 45-Grad- Winkel an und lassen Sie ihn dann los. Ohne Widerstand sollte er vier bis sechs Mal schwingen, bevor er zur Ruhe kommt. -
Seite 13: Teil Ii. Zubehör (Nicht In Blackbird-Grundausstattung Enthalten)
Die Abstellstütze kann nur verwendet werden, wenn der horizontale Stab seitwärts positioniert ist (s. Abb.). Für bestmögliche Stabilität setzen Sie die Ausrüstung ab und lockern die Klemme des T-Stabes leicht, während Sie den Blackbird leicht drehen, bis er sicher auf drei Punkten zur Ruhe kommt. -
Seite 14: Universal-Träger
Seite |13 Blackbird Bedienungsanleitung B. Universal-Träger Der Universal-Träger erlaubt es Ihnen, bequem Ihren Blackbird auf einem Licht- oder Kamerastativ oder auch einer Tischkante abzusetzen oder auszubalancieren. Der Haltegriff des Blackbird passt auf den Aufnahmestab des Trägers (s. Abb.). Blackbird Aufnahmestab Sicherungsschraube für... -
Seite 15: Stativadapter
Seite |14 C. Stativadapter Der Stativadapter ermöglicht einen schnellen Wechsel der Kamera von Ihrem Blackbird auf ein Stativ. Der Adapter wird mit einer Standard-¼-20-Verbindung auf das Stativ gesetzt und hat eine Montageoberfläche und Klemmschraube, die der auf dem Blackbird ähnlich sind. -
Seite 16: Teil Iii. Grundlagen Des Ausbalancierens Des Blackbird
15 Minuten auszubalancieren. Sobald Sie wissen, welche Gegengewichte die richtigen für eine bestimmte Kamera sind, sollten Sie in der Lage sein, in weniger als 5 Minuten den Blackbird aus der Tragetasche zu nehmen, die Kamera zu installieren und sie auszubalancieren. Der Blackbird wurde so konstruiert, dass das Balancieren schnell und einfach vor sich geht. - Seite 17 Beachten Sie, dass der Stabilisator zur Ermittlung der Droptime in der Horizontalen zumindest grob ausbalanciert sein sollte. Wenn der Blackbird versucht, sich um die Hochachse zu drehen, wenn Sie ihn freigeben, oder wenn er nach einer Seite geneigt bleibt, anstatt bis zur Senkrechten durchzupendeln, dann ist das ein Zeichen für mangelhafte horizontale Balance.
-
Seite 18: Balance In Der Horizontalen Ebene
4 groß, 1 klein B. Balance in der horizontalen Ebene Die Balance in der horizontalen Ebene bedeutet, den Blackbird so einzustellen, dass die Kamera in der seitlichen Neigung und in der Neigung nach vorne oder hinten ausgeglichen ist; mit anderen Worten: sie bestimmt den Bildausschnitt, wenn Sie den Stabilisator einfach schweben lassen. - Seite 19 der Gebrauch eines anderen Schraubloches auf der Trägerplatte Vorgehen zur Einstellung der horizontalen Balance Die Bühne des Blackbird ist eine Präzisionsbühne mit Einstellknöpfen, mit denen die Kamera in Längs- und Querneigung justiert werden kann, um in beiden Neigerichtungen die richtige Position zu erreichen.
-
Seite 20: Abschließende Einstellung Der Droptime
Droptime; nach unten verschoben, verlängert es sie². D. D. Auswirkung des Reibungswiderstandes auf Droptime und horizontale Balance Die Blackbird-Funktion, mit der Sie den Reibungswiderstand des Kardangelenkes in der Längs- und Querneigung erhöhen, ermöglicht Ihnen erkennbar bessere Aufnahmen. Dies wird erreicht, indem die Kardan-Bewegung gedämpft wird, während die Bewegungen Ihrer Hand noch genügend abgefangen... -
Seite 21: Allgemeine Richtlinien Für Die Vertikale Balance Und Die Vorbereitung Des Blackbird
Blackbird Bedienungsanleitung Seite |20 E. Allgemeine Richtlinien für die vertikale Balance und die Vorbereitung des Blackbird 1. Für beste Ergebnisse, sollten Sie die Ausrüstung so ausbalancieren, dass der T-Stab fast vollständig ausgefahren ist. Es ist falsch, zu glauben, dass die Ausrüstung stabiler wird, wenn Sie einige Gegengewichte hinzufügen und den T.-Stab nach oben verschieben, um die vertikale... -
Seite 22: Teil Iv. Kurzer Leitfaden Für Die Arbeit Mit Dem Blackbird
Hinweise für den Anfang. Die Handhabung erfordert beide Hände Es ist zwar möglich und manchmal sogar notwendig, den Blackbird für kurze Zeit mit nur einer Hand zu bedienen; meistens werden Sie jedoch beide Hände gebrauchen, um mit dem Blackbird zu schweben. - Seite 23 Je schwerer Ihre Ausrüstung, desto leichter ist sie zu steuern (und Sie haben den zusätzlichen Vorteil, Ihre Armmuskeln ohne Mitgliedschaft in einem Fitnessstudio zu trainieren). Für technische Hilfe mit dem Blackbird schicken Sie eine Mail an sales@camotionllc.com oder rufen Sie uns an unter +1-919-876-6020.
