CABLEADO DEL MANDO / VISIÓN DE CONJUNTO:
a. Comience con el cable de alimentación de 230 voltios en el lado
izquierdo de la caja aún sin tensión.

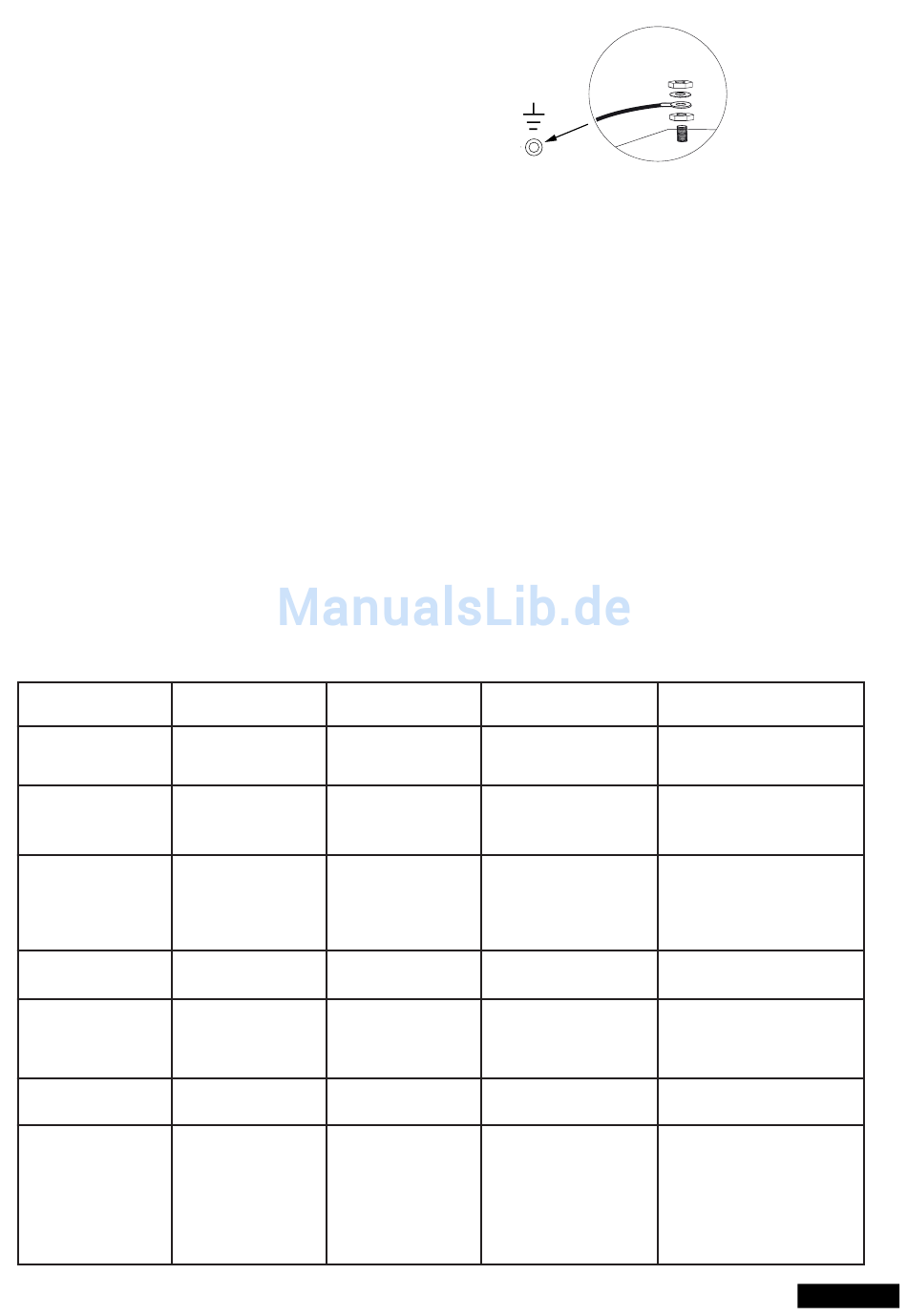

b. Colocar la argolla de cable en el conductor de puesta a tierra.
Una el conductor de toma a tierra del cable de alimentación con
la placa de base. Conecte todos los demás cables al mando.
CABLES Y CABLEADO
Se recomienda usar cables blindados desde el motor al control.
La infl uencia magnética e inductiva en el cable puede provocar zumbidos y perturbar el funcionamiento de la puerta.
Evite de forma general:
- colocar el control demasiado alejado de la puerta.
- Tender juntas líneas de 230voltios y de baja tensión. No permitido conforme a las normas de instalación eléctrica.
No tender los cables para fotocelulas, interruptores, lámpara intermitente y cierre eléctrico junto con el cable del motor.
- No tender el cable de telecomunicación o los cables para la iluminación del garaje tampoco con el cable del motor.
- Los cables de cobre rígidos son difíciles de cablear, especialmente para diámetros mayores de cable. Utilice cables fl exibles.
- Utilice cables que sean adecuados para el exterior y el tendido en el suelo o tubos vacíos adecuados o consulte a su técnico electricista.
Recomendamos los siguientes accesorios:
- Kit LA400-JB40E Kit para la prolongación de cables para una instalación. Formado por cable de 12 m, 6 polos con los mismos colores que
accionamiento, caja de distribución IP65, racores atornillados para cables y material de fi jación.
- 041ASWG-0482-50 50 m Anillo, cable de conexión de 50 m, 6 polos para el exterior. Tendido posible su tubo vacío. Con los mismos colores que
en el accionamiento.
Tamaños de cables:
Las dimensiones en la tabla son tamaños mínimos. Pueden utilizarse diámetros mayores en todo momento
- Tensión de alimentación de 230 voltios para el control: mín. 0,75mm² 3 polos
- Alimentación de 230 V para transformador instalada de forma separada (p. ej., en el garaje) y tensión baja a la puerta. Véase la tabla.
- Cableado del motor: 2 cables mín. 1,0mm², 4 cables mín. 0,75mm² (o cables blindados)
- Cierre eléctrico: Véase la tabla
- Interruptor, fotocelulas, lámpara intermitente: Véase la tabla, etc., mín.0,5mm²
Modelo de acciona- Distancia
miento 0m - 6m
LYN, SCS, ART 2 x 1,0mm²
Cableado del motor 4 x 0,75mm²
SUB (accionamiento 2 x 1,0mm²
subterráneo) 3 x 0,75mm²
Cableado del motor
Transformador instalado 0,75mm²
de forma separada (en
el garaje) y alimenta-
ción de baja tensión del
control
Cierre eléctrico (12 V) 0,75mm²
Cableado
Antena externa (retire la Cable coaxial
antena original del 50 Ohm
control)
Interruptor, lámpara 0,5mm²
intermitente, etc.
Fotocelula 0,5mm²
Distancia Distancia
6m - 10m 6m - 10m
2 x 1,0mm² 2 x 1,0mm²
4 x 0,75mm² 4 x 0,75mm²
2 x 1,0mm² 2 x 1,0mm²
3 x 0,75mm² 3 x 0,75mm²
0,75mm² 0,75mm²
0,75mm² 0,75mm²
Cable coaxial Cable coaxial
50 Ohm 50 Ohm
0,5mm² 0,5mm²
0,5mm² 0,5mm²
Distancia
12m – xx
Max. 15m Utilizar cables
blindados para los 4 cables más
pequeños del motor
Utilizar cables blindados para
los 3 cables más pequeños del
motor
Max. 30m; Min. 1,5mm²
Peso de la puerta máximo 50%
de la potencia máxima del motor
Max. 30m; Min. 1,5mm²
Cable coaxial
50 Ohm
(max. 25m)
Min. 0,75mm²
Max. 30m
Min. 0,75mm²
