Bedienung

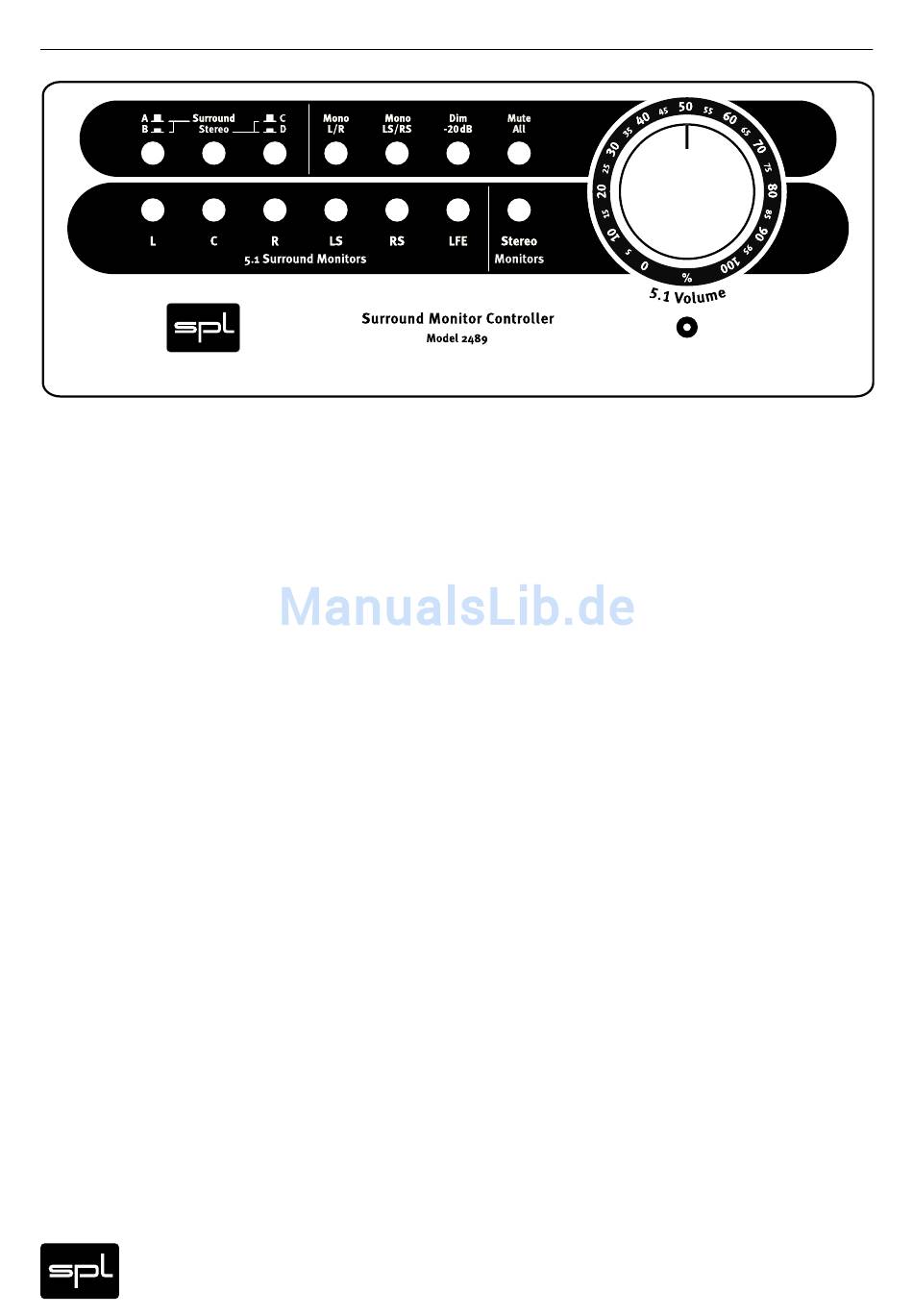

Volume-Regler

Über ein diskret aufgebautes Sechs-Ebenen-Potentiometer mit ausgewo-
gener Lautstärkekurve wird zentral die Lautstärke aller Kanäle geregelt. Das
Potentiometer regelt die Audiosignale direkt, so dass keine Signal verfäl-
schende Elektronik zum Einsatz kommt (Regelschaltungen aus VCAs, DACs
etc.), die zu größeren Toleranzen zwischen den Kanälen führen würde und
eine höhere Verzerrungsneigung aufweist. Auf dem weißen Kranz mit der
Prozentskalierung können Markierungen mit einem Bleistift vorgenommen
werden.
Quellenschalter (Surround A/B, Stereo C/D)
Mit dieser Schaltergruppe können die Surround- und Stereoquellen ausge-
wählt werden. Es stehen zwei Surround- und zwei Stereoquellen zur
Verfügung.
Die Auswahl erfolgt zunächst durch Wahl einer Surround- oder Stereoquelle
über den mittleren Schalter. Ist er gedrückt, kann eine Stereoquelle ausge-
wählt werden, ist er nicht gedrückt, kann eine Surroundquelle ausgewählt
werden. Der linke Schalter dient anschließend zur Auswahl der Surroundquelle
A (nicht gedrückt) oder B (gedrückt), mit dem rechten Schalter wird entspre-
chend die Stereoquelle C (nicht gedrückt) oder D (gedrückt) ausgewählt.
Abhör-Modi Mono, Dim, Mute All
Verschiedene Abhör-Modi können mit den Schaltern MONO L/R, MONO LS/
RS, DIM -20 dB und MUTE ALL ausgewählt werden.
Mit MONO L/R und MONO LS/RS kann zur Korrelationskontrolle jeweils
zwischen den Frontkanälen L und R und den Rückkanälen LS und RS auf
MONO geschaltet werden. Beim Abhören über die Stereo Speaker Outputs ist
MONO LS/RS ohne Funktion.
DIM dient zur Reduzierung der Abhörlautstärke um -20 dB ohne Veränderung
des Volume-Reglers, etwa zur Kontrolle der Mischungsverhätnisse – oder um
jemanden am Telefon verstehen zu können ...
MUTE ALL schaltet alle Lautsprecherausgänge stumm.
S M C
urround onitor ontroller 2489
8
