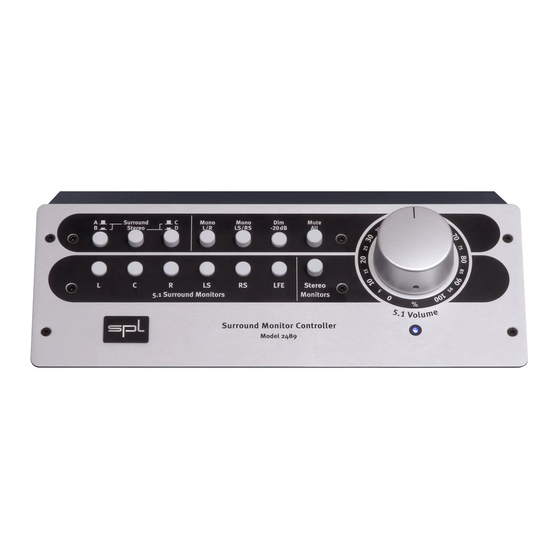

SPL 2489 Bedienungsanleitung
Surround monitor controller
Verwandte Anleitungen für SPL 2489
Inhaltszusammenfassung für SPL 2489

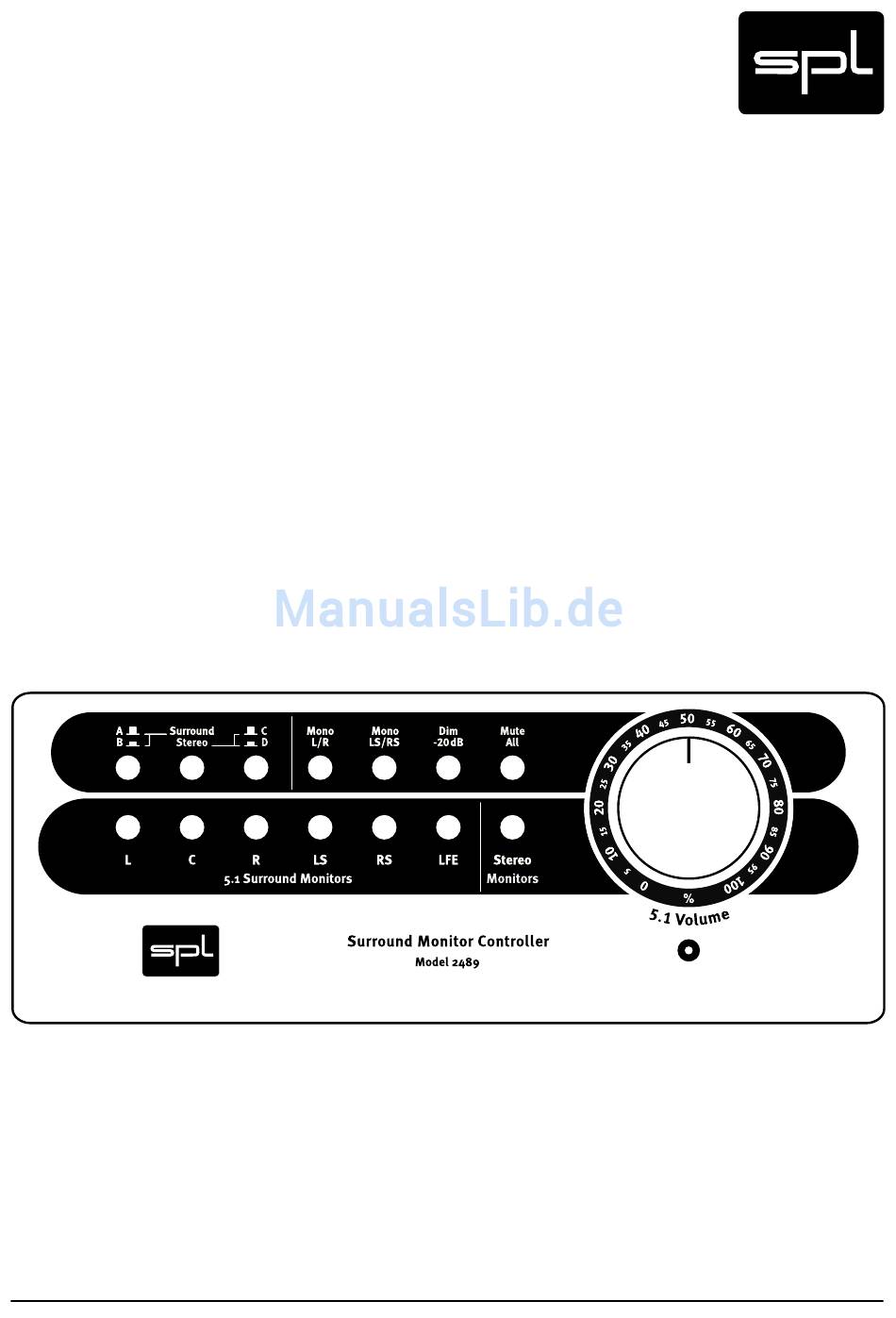

- Seite 1 Bedienungsanleitung urround onitor ontroller Modell 2489 Zentrale Stereo- und 5.1-Laustärkeregelung, Quellen- und Lautsprecherverwaltung...
- Seite 2 Tel. (0 21 63) 98 34 0 Fax (0 21 63) 98 34 20 E-Mail: info@soundperformancelab.com www.soundperformancelab.com © 2004 SPL electronics GmbH. Alle Rechte, technische Änderungen und Druckfehler vorbehalten. Alle genannten Markennamen sind Warenzeichen der jeweiligen Inhaber. urround onitor ontroller 2489...
-
Seite 3: Inhaltsverzeichnis
SURROUND und SPEAKER OUTPUTS ............7 Pinbelegung der Sub-D-25-Buchsen ............7 Bedienung ....................8 Volume-Regler ................... 8 Source ......................8 Monitor Mode ..................... 8 Speakers On ....................9 Technische Daten ..................9 Garantie ...................... 11 Ihre Notizen ....................12 urround onitor ontroller 2489... -
Seite 4: Einleitung
Einleitung Der Surround Monitor Controller (SMC) von SPL ist eine analoge, zentrale Lautstärkeregelung für systemunabhängiges 5.1-Surround- und Stereo- Monitoring. Die Reduktion auf wesentliche Funktionen bei hohem klanglichem Niveau ermöglicht einen konkurrenzlos günstigen Ausbau von Stereo auf Surround im Lautsprecher-Management und bei der Quellenverwaltung – in allen Bereichen der Tonverarbeitung und -wiedergabe: •... -
Seite 5: Inbetriebnahme/Sicherheitshinweise
übrigen Komponenten zu minimieren. Das mitgelieferte, dreipolige Kaltgeräte-Netzkabel wird an die dreipolige Standard-IEC-Anschlußbuchse angeschlossen. Transformator, Stromkabel und Kaltgerätebuchse entsprechen den VDE-, UL- und CSA-Bestimmungen. Die Stromsicherung hat einen Wert von 315 mA (230-Volt-Version; 630 mA bei der 115-Volt-Version). urround onitor ontroller 2489... -
Seite 6: Rückseite/Übersicht Verkabelung
Balanced Outputs: Use Stereo Jacks / Unbalanced Outputs: Use Mono Jacks AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR Stereo-Lautsprecherpaar 5.1-Surround-Lautsprecherset Vektorgrafiken mit freundlicher Genehmigung von TASCAM (www.tascam.de) und Christian Preissig, media dell‘ arte - text&ton, E-Mail: media_dell_arte@mac.com urround onitor ontroller 2489... -
Seite 7: Ein- Und Ausgangsbuchsen
M K H M K H M K H M K H M K H M K H M K H M K H 13 12 11 10 25 24 23 22 21 20 19 18 17 16 15 14 M = Masse, K = Kalt (-), H=Heiss (+) urround onitor ontroller 2489... -
Seite 8: Bedienung
MONO LS/RS ohne Funktion. DIM dient zur Reduzierung der Abhörlautstärke um -20 dB ohne Veränderung des Volume-Reglers, etwa zur Kontrolle der Mischungsverhätnisse – oder um jemanden am Telefon verstehen zu können ... MUTE ALL schaltet alle Lautsprecherausgänge stumm. urround onitor ontroller 2489... -
Seite 9: Speakers On
Frequenzübertragungsbandbreite 10 Hz bis 100 kHz (-3 dB) Phase -36° (10- 120kHz, -3 dB Eckfrequenz) Phase, linear 20 Hz bis 100 kHz Maße H x B x T (mm): 91 x 272 x 220 Gewicht 2,3 kg Technische Änderungen vorbehalten. urround onitor ontroller 2489... -
Seite 10: Garantie
1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstkäufer. 2. Der Kauf muß bei einem autorisierten SPL-Fachhändler erfolgt sein. 3. Die Garantiekarte (im Originalkarton beiliegend) muß binnen 14 Tagen nach dem Kauf vollständig ausgefüllt an SPL geschickt werden. -
Seite 11: Ihre Notizen
..............urround onitor ontroller 2489... - Seite 12 < Bedienungsanleitung SMC, Modell 2489 urround onitor ontroller 2489...
