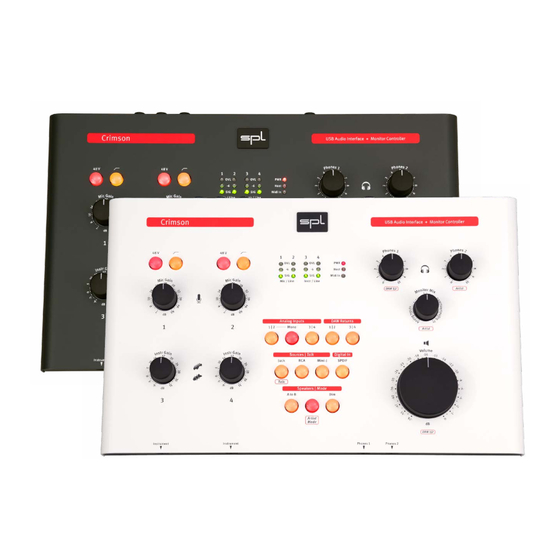

SPL Crimson 1250 Bedienungsanleitung

Hochleistungs-usb-interface und abhör-controller
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Crimson
Modell 1250
High Performance USB Audio Interface & Monitor Controller
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SPL Crimson 1250

Inhaltszusammenfassung für SPL Crimson 1250

  • Seite 1 Bedienungsanleitung Crimson Modell 1250 High Performance USB Audio Interface & Monitor Controller...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Bedienungsanleitung Crimson CE-Konformitätserklärung Hinweise zum Umweltschutz Support Lieferumfang & Verpackung Symbole und Hinweise Einleitung Herzlich Willkommen! Mit und ohne DAW Neues Preisklangverhältnis Besondere Mermale Inbetriebnahme Aufstellung Netzspannungsanschluss Signalanschluss Ein- und Ausschalten Rückseite Aufnahme- und DAW-Return-Kanäle, Ein- und Ausgänge Rückseite: Anschlussdiagramm Rückseite: Digitale Anschlüsse USB-Anschluss SPDIF-Ein- und Ausgang (In/Out)
  • Seite 3 Inhalt Bedienelemente Mikrofonvorverstärkung (Mic Gain) 48 V Hochpassfilter Instrumentenvorverstärkung (Instr Gain) LED-Anzeigen Analoge Eingänge (Analog Inputs) DAW-Wiedergabe (DAW Returns) Sources | Talk Digitaleingang (Digital In) Speakers | Mode Artist Mode Talkback-Option Kopfhörerverstärkung (Phones 1 und 2) Optimaler Regelbereich des Potentiometers Lautstärkeregelung (Volume) Die Kalibration des Abhörsystems Gehörschutz...

  • Seite 4: Bedienungsanleitung Crimson

    Downloads. Unsere FAQ-Seite beantwortet die häufigsten und dringlichsten Fragen, und zwar rund um die Uhr das ganze Jahr. SPL ist natürlich auch bei Facebook, Twitter, Youtube etc. zu finden und wir freuen uns über neue Freunde, Follower und Zuschauer.

  • Seite 5: Lieferumfang & Verpackung

    UNTER ALLEN UMSTÄNDEN. Das Symbol der einzuschaltenden Lampe lenkt Ihre Aufmerksamkeit auf Erklärungen wich- tiger Funktionen oder Anwendungen. Achtung: Führen Sie keine Änderungen an diesem Gerät ohne Genehmigung der SPL electronics GmbH durch. Andernfalls können Sie Garantie-, Gewährleistungs- und Produktunterstützungsansprüche verlieren.

  • Seite 6: Einleitung

    Smartphone. Dir gefällt, was Du gerade spielst? Wirf den Rechner an und nimm es auf. Neues Preisklangverhältnis SPL fertigt Audiotechnik in allen Preisklassen, ausgenommen Billigware. Daher bietet jedes SPL-Gerät ausnahmslos professionelle Qualität. Der Crimson aber bietet in seiner Preisklasse auch ein völlig neues Klangqualitätsniveau. Dafür haben wir mit bewährten Schaltungen ein neues, integriertes Design entworfen.

  • Seite 7: Ein- Und Ausschalten

    Jack Crimson SPDIF Speakers B Sources Line Inputs Made in Germany spl.info Model 1250 Aufnahme- und DAW-Return-Kanäle, Ein- und Ausgänge Aufnahmekanäle • 2 x Mikrofon (XLR) • 2 x Instrument (Klinke) • 4 x Line (Klinke, symmetrisch) • 2 x SPDIF Du kannst immer vier analoge Aufnahmekanäle gleichzeitig nutzen.

  • Seite 8: Rückseite: Anschlussdiagramm

    Rückseite: Anschlussdiagramm Crimson...

  • Seite 9: Rückseite: Digitale Anschlüsse

    Rückseite: Digitale Anschlüsse USB-Anschluss Hier schließt Du den Audio-Rechner an. Alternativ ein iPad oder iPhone über das original Apple-Kamera-Adapter. Der USB-Anschluss entspricht der USB-2.0-Hi-Speed-Spezifikation mit einer Datenübertragungsrate von 480 MBit/s und ist Apple Class 2-konform. USB 3 ist abwärtskompatibel zu USB 2, daher kann der Crimson auch mit jedem USB-3- Anschluss verbunden werden.

  • Seite 10: Rückseite: Analoge Anschlüsse

    Rückseite: Analoge Anschlüsse Mikrofoneingänge (Mic Inputs) Mikrofoneingänge können dynamische, Kondensator-, Röhren- oder Bändchenmikrofone angeschlossen werden. Die für manche Mikrofone benötigte Phantomspannung kannst Du mit dem Phantom-Schalter zuschalten. Lies dazu unbedingt die Hinweise im Abschnitt „48 V“ auf Seite 14. Spezifikationen: XLR-Buchsen symmetrisch beschaltet (Pin 1=Masse, Pin 2=heiß, Pin 3=kalt), Eingangsimpedanz 10 kOhm, maximaler Eingangspegel +14,5 dBu (Gain-Regler im Bal.

  • Seite 11: Quelleneingänge (Sources) 1, 2 Und 3

    Rückseite: Analoge Anschlüsse Quelleneingänge (Sources) 1, 2 und 3 Neben dem SPDIF-Digitaleingang stehen drei analoge Stereo-Quelleingänge mit verschie- denen Buchsenformaten zur Verfügung: Quelleingang 1 über zwei Monoklinken, Quelleingang 2 über zwei Cinch-Buchsen, Quelleingang 3 über eine Mini-Stereoklinke. Du kannst also insgesamt vier Audioquellen als Zuspieler anschließen, das kann alles vom CD-Spieler über eine Bandmaschine bis zum MP3-Player oder Smartphone sein.

  • Seite 12: Lautsprecherausgänge

    Rückseite: Analoge Anschlüsse Lautsprecherausgänge Du kannst insgesamt zwei Stereo-Lautsprecherpaare am Crimson anschließen und mit dem A to B-Schalter hin- und herschalten. Speakers A Schließ Dein Hauptlautsprecher-Paar hier an (üblicherweise Vollbereichsabhöre). Bal. Pin 2 + WICHTIG: Im Artist Mode gibt der Speakers A-Ausgang nur den DAW 1|2-Mix aus. Die Mischung Speakers A für den Künstler wird nur über Speakers B und Phones 2 ausgegeben.

  • Seite 13: Vorderseite: Analoge Anschlüsse

    Vorderseite: Analoge Anschlüsse Instrument Instrument Phones 1 Phones 2 Instrumenteneingänge Die beiden Instrumenteneingänge sind für direkte Erreichbarkeit auf der Vorderseite ange- bracht. Sie vertragen einen hohen Eingangspegel für den Anschluss aktiver oder passiver Instrumente und sind bestimmungsgemäß hochohmig ausgelegt. Aktive Instrumente haben bereits eine Vorverstärkungselektronik, passive nicht (nur Tonabnehmer).

  • Seite 14: Bedienelemente

    Bedienelemente Vorverstärker Mikrofonvorverstärkung (Mic Gain) Der Crimson verfügt über zwei identisch aufgebaute Mikrofonvorverstärker. Sie sind diskret aufgebaut, d. h. ohne ICs, aber aus einzelnen Transistoren. Auf diese Weise lässt sich der Vorverstärker perfekt für seine Aufgabe optimieren – dieser Aufwand wird sonst nur in High- End-Vorverstärkern betrieben.

  • Seite 15: Vorverstärker, Led-Anzeigen

    Bedienelemente Vorverstärker, LED-Anzeigen Instrumentenvorverstärkung (Instr Gain) Auch für Instrumente stehen zwei identisch aufgebaute Vorverstärker zur Verfügung. Mit dem Instr Gain-Regler regelst Du jede dieser Stufen separat und legst den Vorverstärkungswert fest. Der regelbare Vorverstärkungsbereich liegt zwischen -6 und +31 dB. Die mögliche Absenkung von bis zu -6dB erlaubt auch den problemlosen Anschluss aktiver E-Bässe.

  • Seite 16: Analoge Eingänge (Analog Inputs)

    Mit dem Schalter SPDIF schaltest Du vom Mix auf die Referenz und zurück. Du kannst den Digitaleingang auch für die Aufnahme von zwei weiteren Spuren nutzen. Gute SPL-Kanalzüge sind eine ausgezeichnete Wahl, denn sie können mit einem optionalen AD-Wandler bestückt werden.

  • Seite 17: Artist Mode

    Bedienelemente Schalter & Kopfhörerverstärker Artist Mode Wenn Du andere Künstler aufnimmst, kannst Du ihnen im Artist Mode einen eigenen Kopfhörer-Mix zuspielen und sie ggf. per Talkback durch die Aufnahme führen. Die Abhörmöglichkeiten für den Künstler umfassen: 1. Mic-, Line- und Intrumenteneingänge in Echtzeit 2.

  • Seite 18: Lautstärkeregelung (Volume)

    Kanal (also einem Lautsprecher) vorgenommen. Empfehlenswert ist der Abgleich auf 83 dB SPL am Hörplatz – eine sehr verbreitete Referenzlautstärke. Regle jetzt den Lautstärkeregler, bis das SPL-Meter 83 dB beim Abspielen des Rosa Rauschens misst. Ideal ist, wenn 83 dB SPL in der Nähe 12-Uhr-Position des Lautstärkereglers erreicht werden.

  • Seite 19: Gehörschutz

    Gehörschutz Empfehlungen zum Gehörschutz Reduziere immer die Lautstärke, bevor Du einen Kopfhörer aufsetzt, den Kopfhörerstecker einsteckst oder ihn herausziehst. Du vermeidest ggf. lautere Knackser, aber auch unliebsame Überraschungen beim Wechsel zu einem Kopfhörer mit geringerer Impedanz. Schone bei allen Abhörarbeiten Dein Gehör, aber insbesondere über Kopfhörer. Reduziere die Lautstärke stets so weit wie möglich und setze Dein Gehör nur für kurze Zeit höheren Lautstärken aus.

  • Seite 20: Technische Daten

    Technische Daten Eingangsbuchsen Mikrofoneingang 1 und 2: XLR Line-Eingänge 1–4: 6,3mm Stereoklinke Instrumenteneingänge 3 und 4: 6,3mm Stereoklinke Quelleneingang Source 1: 6,3mm Stereoklinke Quelleneingang Source 2: Cinch Quelleneingang Source 3: 3,5mm Mini-Stereoklinke MIDI-Eingang: DIN fünfpolig SPDIF-Eingang: koaxial Ausgangsbuchsen Lautsprecherausgang Speaker A: XLR Lautsprecherausgang Speaker B: 6,3mm Stereoklinke MIDI-Ausgang: DIN fünfpolig SPDIF-Ausgang: koaxial...
  • Seite 21 Technische Daten Line-Vorverstärker (Anschluss symmetrisch, 6,3mm Stereoklinke) Frequenzgang: 10Hz - ›200kHz Rauschen (unbewertet, Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen): -95 dBu Gleichtaktunterdrückung: ‹ -60 dBu Klirrfaktor bei 1kHz (Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen): 0,002 % Quelleneingang Source 1 (Anschluss symmetrisch, 6,3mm Stereoklinke) Frequenzgang: 10Hz - ›200kHz Rauschen (unbewertet, Verstärkungsfaktor 1, mit 600 Ohm abgeschlossen): -95 dBu Gleichtaktunterdrückung: ‹...

  • Seite 22: Technische Daten Usb-Interface

    Technische Daten USB-Interface Hardware • USB 2-Audio-/MIDI-System • 32-Bit-Hochleistungs-Mikro-Controller • 24-Bit-Audioverarbeitung • 6 Eingangs- und 4 Ausgangskanäle bei 192 kHz (6/6 bei 96 kHz) • Abtastraten: 44.1 kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz oder 192kHz • Fixe Master-Clock für geringstmöglichen Jitter •...

  • Seite 23: Ihre Notizen

    Ihre Notizen ..............

  • Seite 24: Anleitung Crimson

    Anleitung Crimson < deutsch...
