1. Εφαρμογή
0 Λιπαντήρας Πολλαπλών Σημείων LAGD 400 της SKF είναι ένα σύστημα λίπανσης
οκτώ σημείων. Ο λιπαντήρας μπορεί να χρησιμοποιηθεί με όλα τα είδη γράσου της
SKF και παράγει μέγιστη πίεση 40 bar (600psi). Η μέγιστη πίεση είναι εγγυημένη
όταν το συνολικό μήκος των σωλήνων λίπανσης δεν υπερβαίνει τα 5 μέτρα (16ft).
2. Περιγραφή
2.1 Αναγνώριση μερών

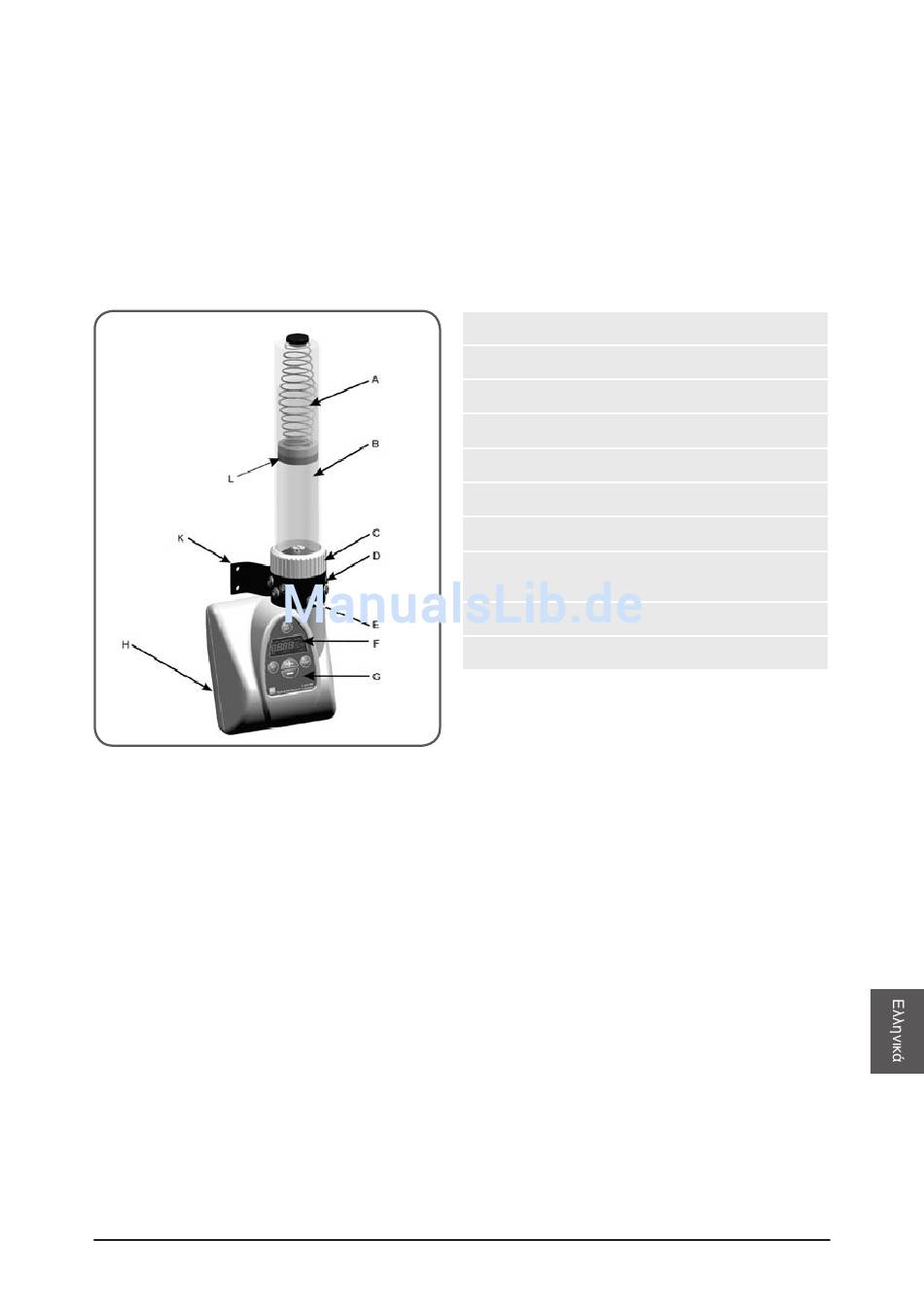

Εικόνα 1
2.2 Μέθοδος λειτουργίας
Κατά την διάρκεια κάθε κύκλου, ένας ηλεκτροκινητήρας μέσα στον λιπαντήρα
προφορτίζει ένα έμβολο. Το έμβολο τραβά γράσο μέσα σε έναν κύλινδρο. Το έμβολο
απελευθερώνεται στο τέλος κάθε κύκλου και σπρώχνει το γράσο από τον κύλινδρο
στα οκτώ κανάλια του μπλοκ εξόδου. Το έμβολο διανέμει την ίδια ποσότητα γράσου
σε κάθε κανάλι.
Ο ηλεκτροκινητήρας ελέγχεται από έναν μικροεπεξεργαστή. Ο μικροεπεξεργαστής
ελέγχει τις λειτουργίες διανομής και ανιχνεύει φραγμένους σωλήνες λίπανσης και
άδειες κεφαλές γράσου.
2.3 Παροχή γράσου
Μια φύσιγγα γράσου SKF παρέχει γράσο στον λιπαντήρα. Μπορείτε να
ξαναγεμίσετε μια άδεια φύσιγγα γράσου SKF από τον μαστό πλήρωσης γράσου.
SKF LAGD 400
A ελατήριο τροφοδοσίας
B προστατευτικό κάλυμμα φύσιγγας
C δακτύλιος ασφάλισης
D έξοδοι γράσου (αριθμοί 1 έως 8)
E μαστός πλήρωσης γράσου
F οθόνη
G πίνακας ελέγχου
H σύνδεσμοι τροφοδοσίας και
συναγερμού
K άγκιστρα στερέωσης
L δίσκος πίεσης
165
