1. Anvendelse

SKF LAGD 400 flerpunktsmøreapparatet er et ottepunkts smøresystem.
Smøreapparatet kan anvendes med alle SKF standardfedttyper og giver et maksimalt tryk
på 40 bar. Det maksimale tryk garanteres, hvis den totale længde på smørerørene ikke
overstiger 5 meter.

2. Beskrivelse

2.1 Identifikation af dele

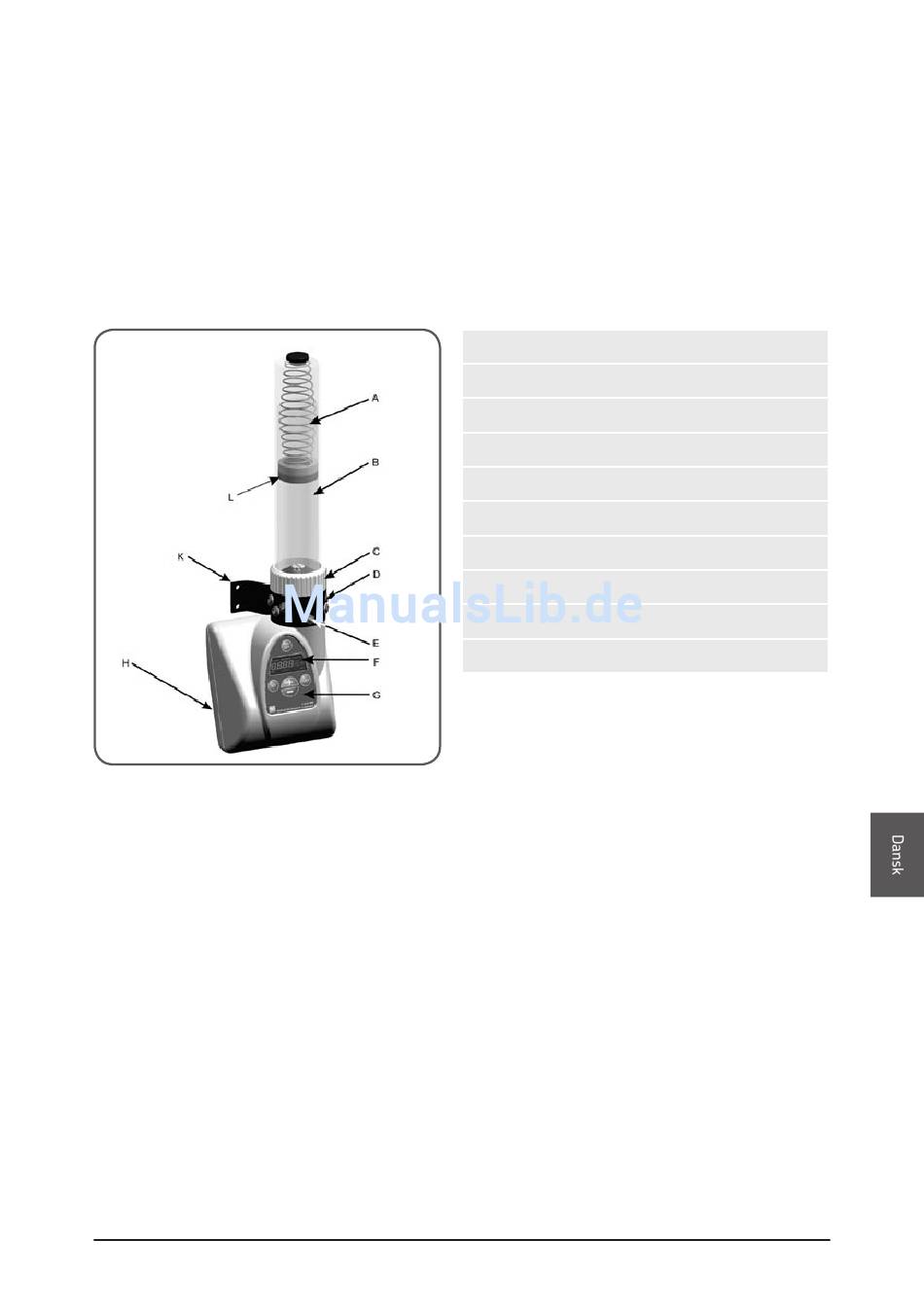

Figur 1

2.2 Funktion

I hver cyklus påvirker en el-motor stemplet i smøreapparatet. Stemplet trækker fedt ind i
en cylinder. Stemplet frigøres ved hver cykslusafslutning og trykker fedtet fra cylinderen
ud i de otte kanaler i udgangsblokken. Stemplet tildeler samme fedtmængde gennem hver
kanal.
El-motoren styres af en mikroprocessor. Mikroprocessoren styrer doseringen og
registrerer tilstoppede smørerør samt tomme fedtpatroner.

2.3 Fedtforsyning

En SKF standardfedtpatron forsyner smøreapparatet med fedt.
En tom SKF fedtpatron kan efterfyldes gennem påfyldningsfedtniplen.
SKF LAGD 400
A Fremføringsfjeder
B Beskyttelsesdæksel til patron
C Låsering
D Fedtudgange (nummereret 1 til 8)
E Fedtsmørenippel
F Display
G Kontrolpanel
H Strøm- og alarmstik
K Monteringsbeslag
L Følgeplade
