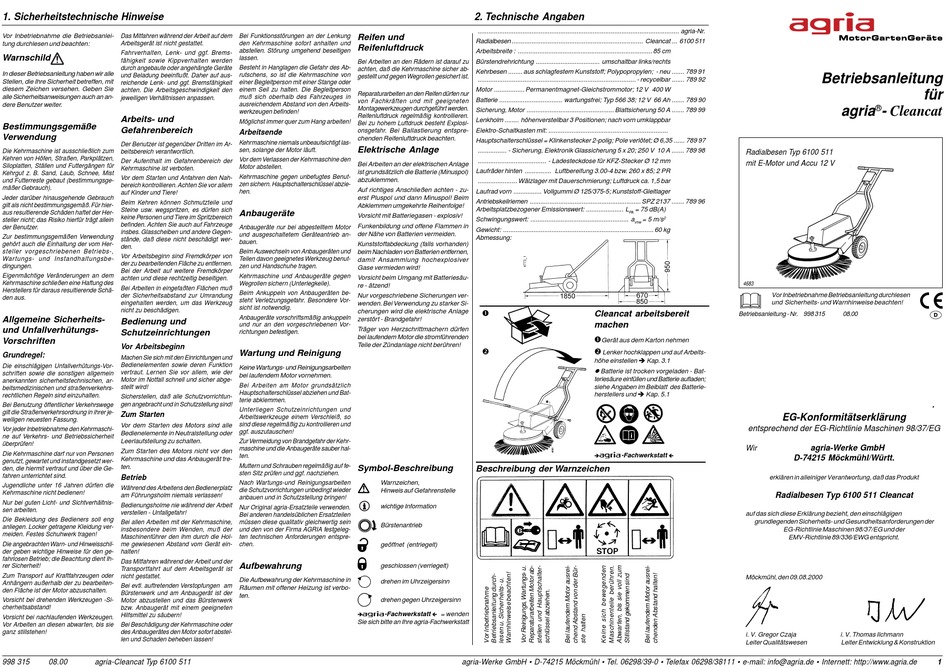

Agria Cleancat Betriebsanleitung

1. Sicherheitstechnische Hinweise
Vor Inbetriebnahme die Betriebsanlei- Das Mitfahren während der Arbeit auf dem
tung durchlesen und beachten: Arbeitsgerät ist nicht gestattet.
Fahrverhalten, Lenk- und ggf. Brems-
Warnschild
fähigkeit sowie Kippverhalten werden
durch angebaute oder angehängte Geräte
In dieser Betriebsanleitung haben wir alle
und Beladung beeinflußt. Daher auf aus-
Stellen, die Ihre Sicherheit betreffen, mit
reichende Lenk- und ggf. Bremsfähigkeit
diesem Zeichen versehen. Geben Sie
achten. Die Arbeitsgeschwindigkeit den
alle Sicherheitsanweisungen auch an an-
jeweiligen Verhältnissen anpassen.
dere Benutzer weiter.
Arbeits- und
Bestimmungsgemäße
Gefahrenbereich
Verwendung
Der Benutzer ist gegenüber Dritten im Ar-
Die Kehrmaschine ist ausschließlich zum beitsbereich verantwortlich.
Kehren von Höfen, Straßen, Parkplätzen,
Der Aufenthalt im Gefahrenbereich der
Siloplatten, Ställen und Futtergängen für
Kehrmaschine ist verboten.
Kehrgut z. B. Sand, Laub, Schnee, Mist
Vor dem Starten und Anfahren den Nah-
und Futterreste gebaut (bestimmungsge-
bereich kontrollieren. Achten Sie vor allem
mäßer Gebrauch).
auf Kinder und Tiere!
Jeder darüber hinausgehende Gebrauch
Beim Kehren können Schmutzteile und
gilt als nicht bestimmungsgemäß. Für hier-
Steine usw. wegspritzen, es dürfen sich
aus resultierende Schäden haftet der Her-
keine Personen und Tiere im Spritzbereich
steller nicht; das Risiko hierfür trägt allein
befinden. Achten Sie auch auf Fahrzeuge
der Benutzer.
insbes. Glasscheiben und andere Gegen-
Zur bestimmungsgemäßen Verwendung
stände, daß diese nicht beschädigt wer-
gehört auch die Einhaltung der vom Her-
den.
steller vorgeschriebenen Betriebs-,
Vor Arbeitsbeginn sind Fremdkörper von
War tungs- und Instandhaltungsbe-
der zu bearbeitenden Fläche zu entfernen.
dingungen.
Bei der Arbeit auf weitere Fremdkörper
Eigenmächtige Veränderungen an dem
achten und diese rechtzeitig beseitigen.
Kehrmaschine schließen eine Haftung des
Bei Arbeiten in eingefaßten Flächen muß
Herstellers für daraus resultierende Schä-
der Sicherheitsabstand zur Umrandung
den aus.
eingehalten werden, um das Werkzeug
nicht zu beschädigen.
Allgemeine Sicherheits-
Bedienung und
und Unfallverhütungs-
Schutzeinrichtungen
Vorschriften
Vor Arbeitsbeginn
Grundregel:
Machen Sie sich mit den Einrichtungen und
Bedienelementen sowie deren Funktion
Die einschlägigen Unfallverhütungs-Vor-
vertraut. Lernen Sie vor allem, wie der
schriften sowie die sonstigen allgemein
Motor im Notfall schnell und sicher abge-
anerkannten sicherheitstechnischen, ar-
stellt wird!
beitsmedizinischen und straßenverkehrs-
rechtlichen Regeln sind einzuhalten.
Sicherstellen, daß alle Schutzvorrichtun-
Bei Benutzung öffentlicher Verkehrswege gen angebracht und in Schutzstellung sind!
gilt die Straßenverkehrsordnung in ihrer je-
Zum Starten
weiligen neuesten Fassung.
Vor dem Starten des Motors sind alle
Vor jeder Inbetriebnahme den Kehrmaschi-
Bedienelemente in Neutralstellung oder
ne auf Verkehrs- und Betriebssicherheit
Leerlaufstellung zu schalten.
überprüfen!
Zum Starten des Motors nicht vor den
Die Kehrmaschine darf nur von Personen
Kehrmaschine und das Anbaugerät tre-
genutzt, gewartet und instandgesetzt wer-
ten.
den, die hiermit vertraut und über die Ge-
fahren unterrichtet sind.
Betrieb
Jugendliche unter 16 Jahren dürfen die
Während des Arbeitens den Bedienerplatz
Kehrmaschine nicht bedienen!
am Führungsholm niemals verlassen!
Nur bei guten Licht- und Sichtverhältnis-
Bedienungsholme nie während der Arbeit
sen arbeiten.
verstellen - Unfallgefahr!
Die Bekleidung des Bedieners soll eng
Bei allen Arbeiten mit der Kehrmaschine,
anliegen. Locker getragene Kleidung ver-
insbesondere beim Wenden, muß der
meiden. Festes Schuhwerk tragen!
Maschinenführer den ihm durch die Hol-
Die angebrachten Warn- und Hinweisschil- me gewiesenen Abstand vom Gerät ein-
der geben wichtige Hinweise für den ge- halten!
fahrlosen Betrieb; die Beachtung dient Ih-
Das Mitfahren während der Arbeit und der
rer Sicherheit!
Transportfahrt auf dem Arbeitsgerät ist
Zum Transport auf Kraftfahrzeugen oder
nicht gestattet.
Anhängern außerhalb der zu bearbeiten-
Bei evtl. auftretenden Verstopfungen am
den Fläche ist der Motor abzuschalten.
Bürstenwerk und am Anbaugerät ist der
Vorsicht bei drehenden Werkzeugen -Si- Motor abzustellen und das Bürstenwerk
cherheitsabstand! bzw. Anbaugerät mit einem geeigneten
Hilfsmittel zu säubern!
Vorsicht bei nachlaufenden Werkzeugen.
Vor Arbeiten an diesen abwarten, bis sie Bei Beschädigung der Kehrmaschine oder
ganz stillstehen!
des Anbaugerätes den Motor sofort abstel-
len und Schaden beheben lassen!
998 315 08.00 agria-Cleancat Typ 6100 511
Bei Funktionsstörungen an der Lenkung
Reifen und
den Kehrmaschine sofort anhalten und
Reifenluftdruck
abstellen. Störung umgehend beseitigen
lassen.
Bei Arbeiten an den Rädern ist darauf zu
Besteht in Hanglagen die Gefahr des Ab-
achten, daß die Kehrmaschine sicher ab-
rutschens, so ist die Kehrmaschine von
gestellt und gegen Wegrollen gesichert ist.
einer Begleitperson mit einer Stange oder
einem Seil zu halten. Die Begleitperson
Reparaturarbeiten an den Reifen dürfen nur
muß sich oberhalb des Fahrzeuges in
von Fachkräften und mit geeigneten
ausreichendem Abstand von den Arbeits-
Montagewerkzeugen durchgeführt werden.
werkzeugen befinden!
Reifenluftdruck regelmäßig kontrollieren.
Möglichst immer quer zum Hang arbeiten!
Bei zu hohem Luftdruck besteht Explosi-
onsgefahr. Bei Ballastierung entspre-
Arbeitsende
chenden Reifenluftdruck beachten.
Kehrmaschine niemals unbeaufsichtigt las-
Elektrische Anlage
sen, solange der Motor läuft.
Vor dem Verlassen der Kehrmaschine den
Bei Arbeiten an der elektrischen Anlage
Motor abstellen.
ist grundsätzlich die Batterie (Minuspol)
Kehrmaschine gegen unbefugtes Benut-
abzuklemmen.
zen sichern. Hauptschalterschlüssel abzie-
Auf richtiges Anschließen achten - zu-
hen.
erst Pluspol und dann Minuspol! Beim
Abklemmen umgekehrte Reihenfolge!
Anbaugeräte
Vorsicht mit Batteriegasen - explosiv!
Funkenbildung und offene Flammen in
Anbaugeräte nur bei abgestelltem Motor
der Nähe von Batterien vermeiden.
und ausgeschaltetem Geräteantrieb an-
bauen.
Kunststoffabdeckung (falls vorhanden)
Beim Auswechseln von Anbaugeräten und
beim Nachladen von Batterien entfernen,
Teilen davon geeignetes Werkzeug benut- damit Ansammlung hochexplosiver
zen und Handschuhe tragen.
Gase vermieden wird!
Kehrmaschine und Anbaugeräte gegen
Vorsicht beim Umgang mit Batteriesäu-
Wegrollen sichern (Unterlegkeile).
re - ätzend!
Beim Ankuppeln von Anbaugeräten be-
Nur vorgeschriebene Sicherungen ver-
steht Verletzungsgefahr. Besondere Vor-
wenden. Bei Verwendung zu starker Si-
sicht ist notwendig.
cherungen wird die elektrische Anlage
Anbaugeräte vorschriftsmäßig ankuppeln
zerstört - Brandgefahr!
und nur an den vorgeschriebenen Vor-
Träger von Herzschrittmachern dürfen
richtungen befestigen.
bei laufendem Motor die stromführenden
Teile der Zündanlage nicht berühren!
Wartung und Reinigung
Keine Wartungs- und Reinigungsarbeiten
bei laufendem Motor vornehmen.
Bei Arbeiten am Motor grundsätzlich
Hauptschalterschlüssel abziehen und Bat-
terie abklemmen.
Unterliegen Schutzeinrichtungen und
Arbeitswerkzeuge einem Verschleiß, so
sind diese regelmäßig zu kontrollieren und
ggf. auszutauschen!
Zur Vermeidung von Brandgefahr der Kehr-
maschine und die Anbaugeräte sauber hal-
ten.
Muttern und Schrauben regelmäßig auf fe-
Symbol-Beschreibung
sten Sitz prüfen und ggf. nachziehen.
W
Warnzeichen,
Nach Wartungs-und Reinigungsarbeiten
die Schutzvorrichtungen unbedingt wieder Hinweis auf Gefahrenstelle
anbauen und in Schutzstellung bringen!
wichtige Information
Nur Original agria-Ersatzteile verwenden.
Bei anderen handelsüblichen Ersatzteilen
müssen diese qualitativ gleichwertig sein
Bürstenantrieb
und den von der Firma AGRIA festgeleg-
ten technischen Anforderungen entspre-
chen. geöffnet (entriegelt)
Aufbewahrung
geschlossen (verriegelt)
Die Aufbewahrung der Kehrmaschine in
drehen im Uhrzeigersinn
Räumen mit offener Heizung ist verbo-
ten.
drehen gegen Uhrzeigersinn
-Fachwerkstatt
Sie sich bitte an Ihre agria-Fachwerkstatt
2. Technische Angaben
................................................................................................................ agria-Nr.
Radialbesen ......................................................................... Cleancat ... 6100 511
Arbeitsbreite : ........................................................................... 85 cm
Bürstendrehrichtung .................................... umschaltbar links/rechts
Kehrbesen ........ aus schlagfestem Kunststoff; Polypopropylen; - neu ....... 789 91
........................................................................................ - recycelbar ....... 789 92
Motor ................. Permanentmagnet-Gleichstrommotor; 12 V 400 W
Batterie ................................... wartungsfrei; Typ 566 38; 12 V 66 Ah ....... 789 90
Sicherung, Motor ................................................. Blattsicherung 50 A ....... 789 99
Lenkholm ........ höhenverstellbar 3 Positionen; nach vorn umklappbar
Elektro-Schaltkasten mit: ...................................................................
Hauptschalterschlüssel = Klinkenstecker 2-polig; Pole verlötet; Ø 6,35 ...... 789 97
................ - Sicherung, Elektronik Glassicherung 5 x 20; 250 V 10 A ....... 789 98
...................................... - Ladesteckdose für KFZ-Stecker Ø 12 mm
Laufräder hinten ............... Luftbereifung 3.00-4 bzw. 260 x 85; 2 PR
...................... Wälzlager mit Dauerschmierung; Luftdruck ca. 1,5 bar
Laufrad vorn ................ Vollgummi Ø 125/375-5; Kunststoff-Gleitlager
Antriebskeilriemen .............................................................. SPZ 2137 ....... 789 96
Arbeitsplatzbezogener Emissionswert: ..................... L
Schwingungswert: ....................................................... a
Gewicht: .................................................................................... 60 kg
Abmessung:
Cleancat arbeitsbereit
machen
Gerät aus dem Karton nehmen
Lenker hochklappen und auf Arbeits-
höhe einstellen
Batterie ist trocken vorgeladen - Bat-
teriesäure einfüllen und Batterie aufladen;
siehe Angaben im Beiblatt des Batterie-
herstellers und
-Fachwerkstatt
Beschreibung der Warnzeichen
= wenden
agria-Werke GmbH • D-74215 Möckmühl • Tel. 06298/39-0 • Telefax 06298/38111 • e-mail: info@agria.de • Internett: http://www.agria.de
Radialbesen Typ 6100 511
mit E-Motor und Accu 12 V
= 75 dB(A)
PA
= 5 m/s 2
vhw
4683
Vor Inbetriebnahme Betriebsanleitung durchlesen
und Sicherheits- und Warnhinweise beachten!
Betriebsanleitung - Nr. 998 315
Kap. 3.1
Kap. 5.1
EG-Konformitätserklärung
entsprechend der EG-Richtlinie Maschinen 98/37/EG
Wir
D-74215 Möckmühl/Württ.
erklären in alleiniger Verantwortung, daß das Produkt
Radialbesen Typ 6100 511 Cleancat
auf das sich diese Erklärung bezieht, den einschlägigen
grundlegenden Sicherheits- und Gesundheitsanforderungen der
EG-Richtlinie Maschinen 98/37/EG und der
EMV-Richtlinie 89/336/EWG entspricht.
Möckmühl, den 09.08.2000
i. V. Gregor Czaja
Leiter Qualitätswesen
Betriebsanleitung
für
agria ® - Cleancat
08.00
.
agria-Werke GmbH
i. V. Thomas Ilchmann
Leiter Entwicklung & Konstruktion
1
