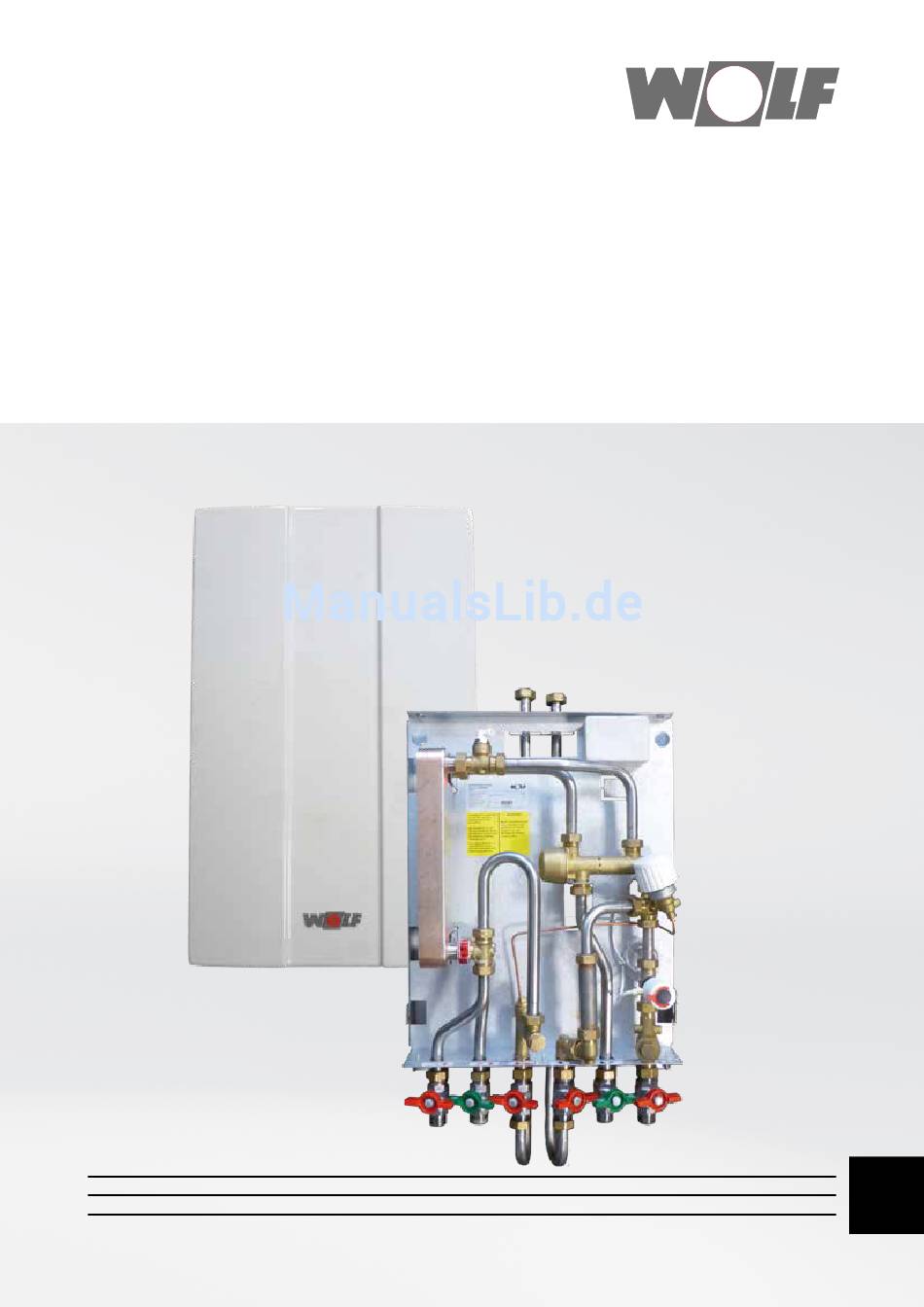

- Seite 1 Montage- und Wartungsanleitung WOLF Wohnungsstation CAT-37-CONVERT WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 / www.WOLF.eu Art.-Nr.: 3065460_201804 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Einsatzgrenzen für Plattenwärmetauscher hinsichtlich Korrosion . 5 Entsorgung und Recycling ............. 6 Sicherheitshinweise ............... 6 Anforderungen an den Montageort / Lagerung ......6 Wohnungsstation CAT-37-CONVERT ..........7 Komponenten Übersicht ..............7 Schematische Darstellung ............. 7 Komponenten ..................8 Proportionalmengenregler .............. 8 SummerBypass ................ - Seite 3 Inhaltsverzeichnis Elektrischer Anschluss ............... 13 Hinweise zum elektrischen Anschluss ......... 13 Schaltplan ..................13 Inbetriebnahme ..................14 WOLF Wohnungsstation CAT-37-CONVERT ......14 Bauseitige Heizkreispumpe ............14 Technische Daten ................15 10 Wartung ....................16 10.1 Schmutzfänger / Zähleinrichtungen ..........16 10.2 Temperaturen ................
-
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise 1.1 Gerätebeschreibung ► Bestimmungsgemäße Verwendung Die WOLF Wohnungsstation CAT-37-CONVERT kann an dezentrale Heizsysteme mit unterschiedlichen Heizgeräten angeschossen werden. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Montage- und Wartungsanleitung sowie aller weiteren mitgeltenden Unterlagen. ► Nicht bestimmungsgemäße Verwendung Eine anderweitige Verwendung als die bestimmungsgemäße Verwendung ist nicht zulässig. -
Seite 5: Anforderungen An Die Wasserqualität
Allgemeine Hinweise 1.4 Anforderungen an die Wasserqualität Zum Schutz gegen Verkalkung sollte ab einer Gesamthärte von 15°dH (2,5mol/m³) die Warmwassernachre- gelung auf maximal 50°C eingestellt werden. Dies ist gemäß der Trinkwasserverordnung der untere zuläs- sige Wert für die Warmwassertemperatur, da bei einer täglichen Nutzung der Warmwasseranlage somit das Risiko einer Vermehrung der Legionellen praktisch ausgeschlossen ist. -
Seite 6: Entsorgung Und Recycling
über entsprechende Recycling-Systeme oder Wertstoffhöfe. • Bitte beachten Sie die jeweiligen landesspezifischen oder örtlichen Vorschriften. • Wir nehmen Ihr WOLF-Altgerät für Sie kostenlos bei einem unserer Auslieferungslager zurück. 1.7 Sicherheitshinweise Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betrieb nehmen. Dadurch vermeiden Sie Schäden an Ihrer Anlage, die durch unsachgemäßen Umgang entstehen könnten. -
Seite 7: Wohnungsstation Cat-37-Convert
Wohnungsstation CAT-37-CONVERT Wohnungsstation CAT-37-CONVERT 2.1 Komponenten Übersicht Proportionalmengenregler Plattenwärmetauscher Ventil SummerBypass Thermostatkopf SummerBypass Zonenventil Schmutzfänger Entlüftungsventil Passstück für Wärmemengenzähler (110mm) Fühlerhülse 10 - Rückschlagventil 11 - Drosselscheibe (im Kaltwassereintritt Wärmetauscher) 12 - Sieb im Kaltwasseranschluss des PM-Reglers 2.2 Schematische Darstellung... -
Seite 8: Komponenten
Komponenten Komponenten 3.1 Proportionalmengenregler Der Proportionalmengenregler öffnet den Primär Vorlauf in Abhängigkeit des gezapften Warmwasservolumenstroms und stellt die Erwärmung des Trinkwassers sicher. Hinweis: Es wird empfohlen den PM-Regler auf Position 3 (Werkseinstellung) zu betreiben 3.2 SummerBypass Das SummerBypass Thermostat verhindert ein Auskühlen der primären Vorlaufleitung, um auch im Sommer kurze Warmwasser-Anliegezeiten zu gewährleisten. Einstellbereich: 10-50°C. -
Seite 9: Zubehör
Zubehör Zubehör 4.1 Wärmemengenzähler Optional kann die Wohnungsstation mit einem Wärmemengenzähler ausgerüstet werden. Dieser ermöglicht die einfache Erfassung des Wärmebedarfs. 4.1.1 Fühlerhülse Der Temperaturfühler des Wärmemengenzählers für den Vorlauf wird in die Tauchhülse im Filterblock montiert um die primäre Vorlauftemperatur zu erfassen. 4.1.2 Passstück für Durchflusssensor Die Übergabestation ist mit einem Passstück 110mm für den Durchflusssensor des Wärmemengenzählers ausgestattet. -
Seite 10: Raumtemperaturregler Wt-P
Zubehör 4.2 Raumtemperaturregler WT-P Programmierbarer Regler mit Wochenprogramm, Abwesenheitsfunktion und Frostschutzmodus. Drei Modi für Temperaturregelung. Display mit Hintergrundbeleuchtung In Kombination mit dem Stellantrieb Zonenventil kann eine Heizzeitenregelung für Heizkörpersysteme realisiert werden. 4.3 Raumtemperaturregler WT-T Die gewünschte Komforttemperatur kann mithilfe des Temperaturreglers eingestellt werden. -
Seite 11: Montagehinweise Allgemein
Um ein Verschmutzen der Anlage zu vermeiden, sollten an geeigneter Stelle Schmutzfänger vorgesehen werden. 5.7 Anschlüsse Die Wohnungsstation CAT-37-CONVERT ist mit Kugelhähnen 3/4“ AG ausgestattet, zum Anschluss an die Hausinstallation. Standardmäßig wird die Station mit einem Primärverrohrungsset ausgeliefert, mit dem optional der Anschluss des primären Vor- und Rücklaufs von oben (z.B. ehemalige Schornsteindurchführung) erfolgen kann. -
Seite 12: Aufputzmontage
Schritt 2 Stellen Sie sicher, dass alle Kugelhähne der Hausinstallation geschlossen sind. Schritt 3 Die Wohnungsstation gemäß der Skizze (siehe Kapitel 2 „Wohnungsstation CAT-37-CONVERT) an die Hausverrohrung anschließen. Schritt 4 Soll ein Wärmemengenzähler zum Einsatz kommen, muss dieser nun eingebaut werden. -
Seite 13: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss 7.1 Hinweise zum elektrischen Anschluss • Der elektrische Anschluss des Verteilersystems darf nur von autorisierten Fachleuten durchgeführt werden. • Der Netzanschluss muss gemäß den geltenden Vorschriften und Anweisungen vorgenommen werden. • Die Wohnungsstation muss über externen Schaltkontakt angeschlossen werden, sodass sie für Wartungs-, Reinigungs- und Reparaturarbeiten, oder bei Notfällen vom Netz getrennt werden kann. -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 8.1 WOLF Wohnungsstation CAT-37-CONVERT Vor der Inbetriebnahme sind ALLE Verschraubungen nachzuziehen. Während der Inbetriebnahme müssen die Absperrventile und Heizkörperthermostate geöffnet sein und das Gerät überwacht werden. Prüfen Sie Temperaturen, Dichtigkeit (System abdrücken), thermische Ausdeh- nung und die Drücke (Sicherheitsventil: Der Zweck des Sicherheitsventils ist es, die Wohnungsstation vor zu hohem Druck zu schützen. -
Seite 15: Technische Daten
Heizwassers möglich. Dies muss unbedingt bei der Auswahl des Wärmeerzeugers und der Hydraulik beachtet werden, um den uneingeschränkten Betrieb der Wohnungsstationen zu gewährleisten. Bei Einsatz von WOLF Wärmeerzeugern, ist die Anlage gemäß den auf der WOLF Homepage frei zugäng- lichen Hydraulikschemen auszulegen und erfordert die Einbindung über ein CAT Anbindungsset. -
Seite 16: Wartung
Es wird empfohlen, den Wärmemengenzähler regelmäßig abzulesen und sich die abgelesenen Werte zu notieren. Ersatzteile können bei WOLF bestellt werden. Wartungs- und Überprüfungsarbeiten an der WOLF Wohnungsstation sollten gemäß dieser Anleitung folgendes umfassen: 10.1 Schmutzfänger / Zähleinrichtungen Reinigung der Schmutzfänger, Wärmemengenzähler ablesen / Funktion überprüfen... -
Seite 17: Fehlersuche
Fehlersuche 11 Fehlersuche Problem Möglicher Grund Lösung Zu wenig oder zu viel Heizleistung Schmutzfänger im Primär- oder Heiz- Schmutzfänger reinigen. kreis ist verstopft. Der Schmutzfänger im Wärmemen- Filter reinigen (nach Rücksprache mit genzähler des Primär-Kreises ist dem Betreiber der Primär-Anlage). verstopft. - Seite 18 Fehlersuche Problem Möglicher Grund Lösung Primärrücklauftemperatur zu hoch Zu geringe Heizfläche/zu kleine Gesamtheizfläche erhöhen Heizkörper im Vergleich zum Gesamtheizbedarf des Gebäudes Heizflächen Auslegung überprüfen, Sicherstellen, dass die Wärme bauseitige Heizkörperventile defekt gleichmäßig über die ganze Heiz- fläche verteilt wird – alle Heizkörper aufdrehen und verhindern, dass die Heizkörper im System unten zu heiß...
-
Seite 19: Konformitätserklärung (Nach Iso/Iec 17050-1)
Konformitätserklärung (nach ISO/IEC 17050-1) Nr.: 3065460 Aussteller: WOLF GmbH Anschrift: Industriestr. 1 D-84048 Mainburg Produkt: WOLF Wohnungsstation CAT-37-CONVERT Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: DIN EN 60204-1:2014-10 DIN EN 61000-6-1:2007-10 DIN EN 61000-6-2:2006-03 DIN EN 61000-6-3:2011-09 Gemäß den Bestimmungen der folgenden Richtlinien 2014/30/EU (Elektromagnetische Verträglichkeit) 2014/35/EU (Niederspannungsrichtlinie) wird das Produkt wie folgt gekennzeichnet: Mainburg, den 27.11.2017 Gerdewan Jacobs Jörn Friedrichs Geschäftsführer Technik... - Seite 20 WOLF GMBH POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0. 87 51 74- 0 / FAX +49.0.87 51 74- 16 00 www.WOLF.eu 3065460_201804 Änderungen vorbehalten!
