Einbau der Elektronik
Der TBS CAIPIRINHA II wurde entworfen, um leicht und mit jedem FPV System, Antriebsset und
Akkusystem geflogen zu werden. Gleichzeitig kann die Bauzeit mit vollem TBS Setup auf ein Minimum
gesenkt werden. Dank der Kanäle im Inneren können die Kabel nahezu komplett versteckt verlegt werden.
Zentraler Teil des Antriebssystems ist das Verteilerboard (PDB), wodurch die Akkus komplett ohne
Kabelgewirr getauscht werden können. Weitere Akkus können an die freien XT60 Stellen angeschlossen
werden.
Bei der Auswahl des Equipments sollte darauf geachtet werden, dass es möglichst klein und leicht ist, um
einen Erfolgreichen Aufbau zu erreichen. Die Fächer wurden so platziert, dass sie eine optimale
Separation zwischen dem Empfänger und dem FPV Sender ermöglichen. Hierdurch wird die Reichweite
deutlich erhöht, während Problem und Störungen zwischen den Systemen gesenkt werden.

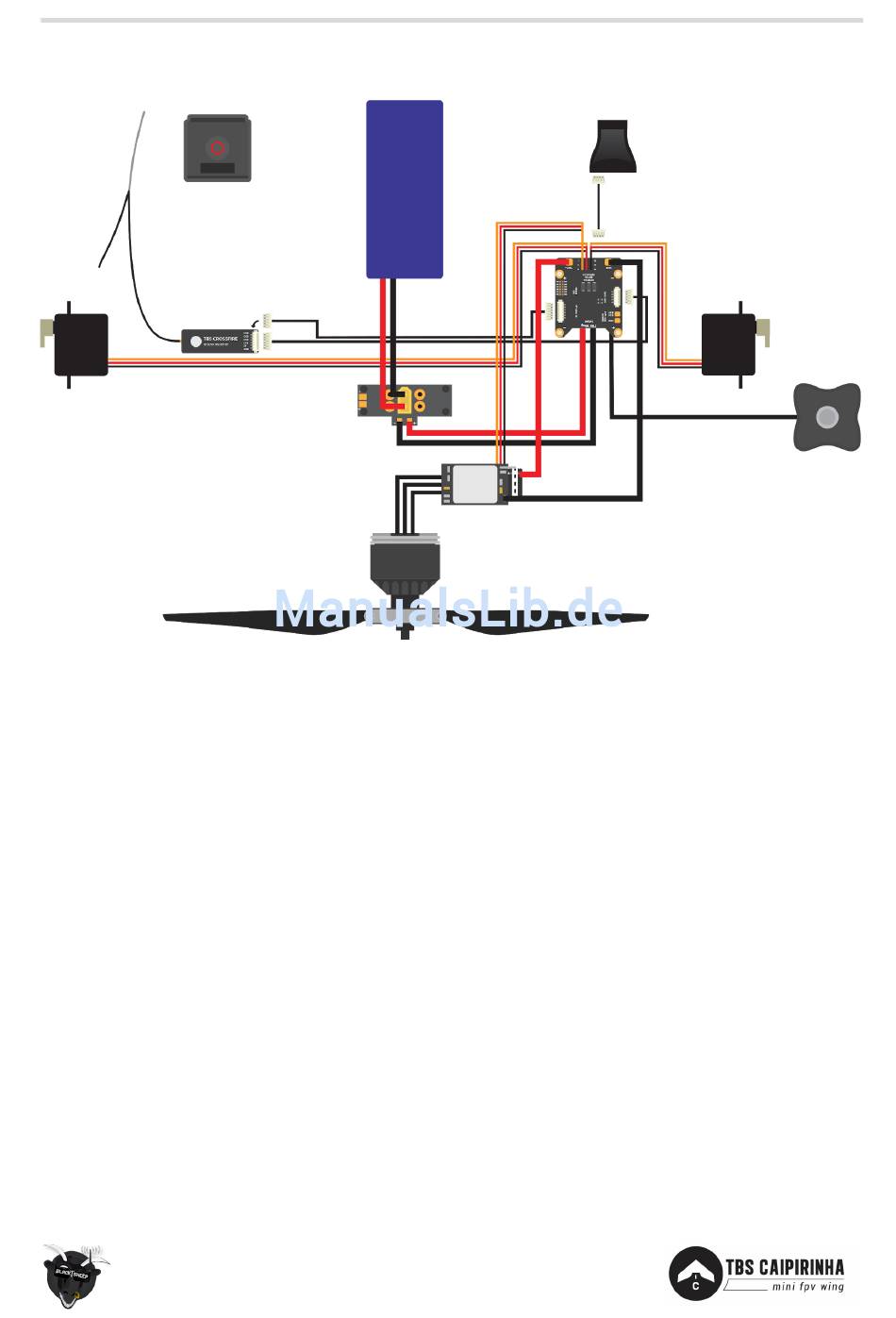

Eine detailliertes Diagramm ist als Anhang am Ende dieser Anleitung zu finden.
