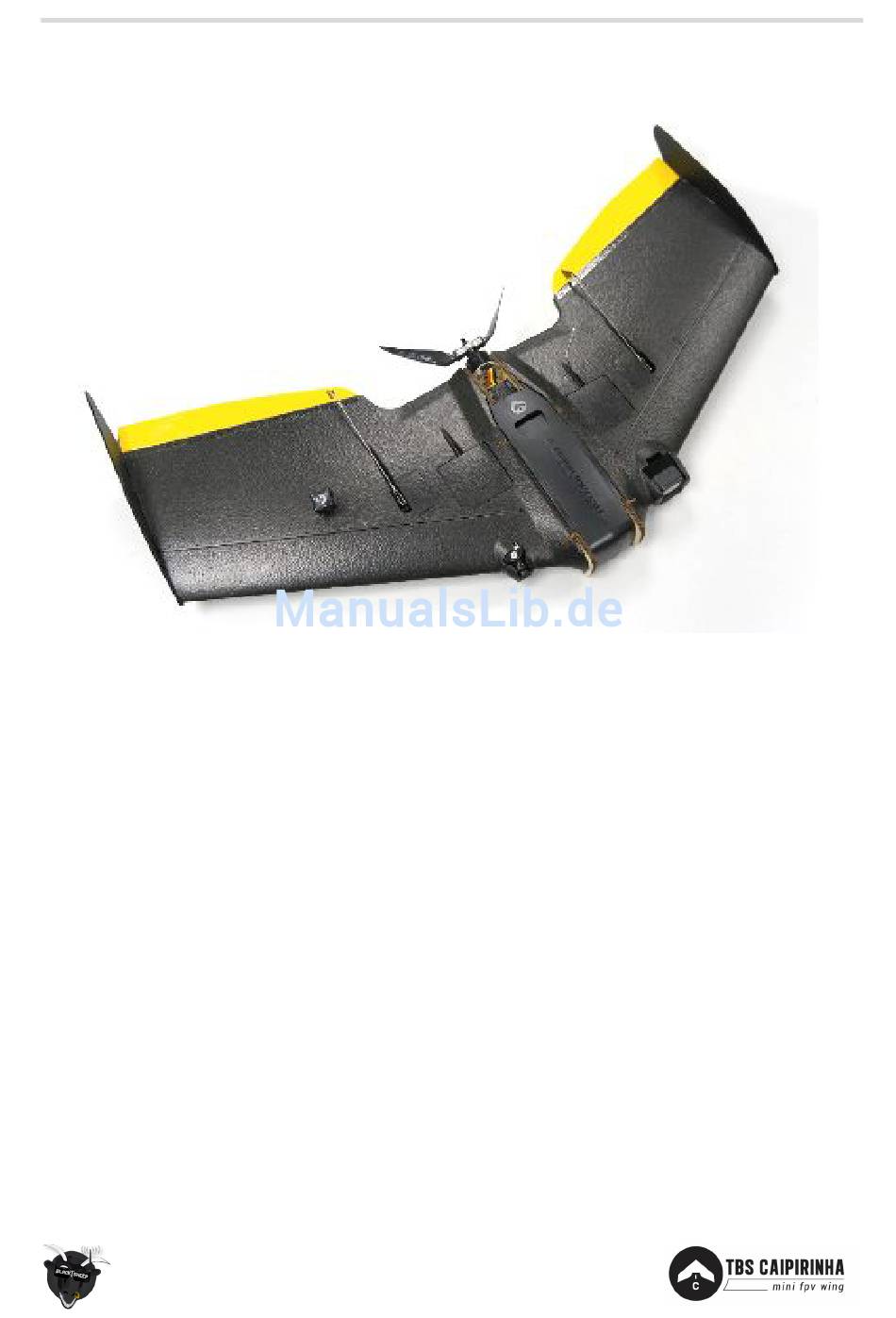

TBS CAIPIRINHA II Mini FPV Wing
Handlicher, formschlüssiger Flieger für überall
Der TBS CAIPIRINHA II ist ein entspannter Longrange Cruiser, mit dem man mit einem kleinen Druck am
Pitch-Stick in ein aggressiven Bergsurfer verwandeln kann.
Der Wing basiert auf dem Wipeout der HappyFlyers aus der Schweiz! Eine Polycarbonathaube, rastende
Zubehörfächer, ein PDB mit bis zu drei Akku-Anschlüssen, Kabelkanäle im gesamten Wing und ein rießen
6mm Sperrholz-Mittelteil sind nur einige Innovationen, die dieses Modell aus der Masse herausstechen
lassen. Dank der extrem glatten Oberfläche und der aerodynamischen Form, durch die keine unnötige
Energie verbraucht wird und extrem guten Segeleigenschafte, macht das Thermik - oder Streckenfliegen
extrem angenehm.
Wir können mit fug und Recht sagen, dass dies der einzige Longrange Cruiser ist, den du je wieder
brauchst. Und auch in seiner Gewichtsklasse gibt es nicht vergleichbares mit dieser Leistung.
Die wichtigsten Daten
●
Klein, leicht, zum Überall fliegen geeignetes Design
●
Ultimative Flugstabilität und Reichweite
Schwer zerstörbare Sperrholz/ EPP Konstruktion
●
●
Vorgeschnittene Fächer für Kamera, Servos, Batterien, Empfänge und Videosender
2x rastende Fächer für FPV Elektronik und Empfänger
●
Extrem leichte, vorgeschnittene, beklebte und Angeraute Elevons und Servogestänger
●
1
Revision 2018-01-18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TBS CAIPIRINHA II Mini FPV Wing
Inhaltszusammenfassung für TBS CAIPIRINHA II Mini FPV Wing
- Seite 1 Der TBS CAIPIRINHA II ist ein entspannter Longrange Cruiser, mit dem man mit einem kleinen Druck am Pitch-Stick in ein aggressiven Bergsurfer verwandeln kann. Der Wing basiert auf dem Wipeout der HappyFlyers aus der Schweiz! Eine Polycarbonathaube, rastende ...
-
Seite 2: Bevor Wir Beginnen
Bevor wir beginnen Vielen dank für deinen kauf eines TBS Produktes! Der TBS CAIPIRINHA II ist der neue Wing von Team Blacksheep (TBS), der auf dem neuesten Stand des Wing Designs, was für großartige Flugzeiten und FPV Eigenschaften sorgt. ... -
Seite 3: Spezifikationen
Mini FPV Kamera, 26x26x30mm HD Kamera: GoPro Hero Session (jedes Modelll) Geschwindigkeit: 20 bis 60mph/ 30 bis 100Km/h Flugzeit: 90min Flugzeit (TBS Equipment, max effizienter Flug) Reichweite: 45 Meilen / 75km Komplettgewicht: 50oz / 1400g AUW (inkl. GoPro Session5 und Akku) ... - Seite 4 Teileliste Prüfe vor dem Zusammenbau des TBS CAIPIRINHA II, ob die folgenden Teile in dem Set vorhanden sind. 2x Flächenhälften 2x Symmetrische Winglets 1x Plastikabdeckung und Schrauben 2x Leichte Holzelevons 1x Sperrholz Batteriefach und ...
-
Seite 5: Benötigte Teile
Benötigte Teile Um abheben zu können, sind die folgenden Teile notwendig 1x 1000-1200kV 2200ger Klasse 1x 50A Regler 1x 4S 4500mAh 20C bis 4S Brushless Motor 6600mAh 20C XT60 LiPo 2x Digitalservos mit Arm 1x Empfänger, min. -
Seite 6: Auswahl Der Richtigen Teile
Nutze diese Setups als “Einkaufszettel”, wenn du noch keine Teile besitzt und beginnen willst. Alle Teile, wie RC Sender, Videosender, Akkus, etc., können auch im TBS CAIPIRINHA II verwendet werden. Diese Setups können, mit Ausnahme des Stativs, sind alle bei Team Blacksheep erhältlich. Stative können ... - Seite 7 Ideal für: Große, weite Felder, Küsten und Städte bzw. Dörfer ● Fernsteuerung / Empfänger: TBS TANGO oder FrSky Taranis X9D mit TBS CROSSFIRE und 8ch. Diversity Empfänger Wing Elektronik: HobbyWing 50A Skywalker Wing ESC Graupner Digital Servos 6kgf/cm, 5-6V (2x) ...
- Seite 8 Zusammenbau Eine Übersicht der oberen Hälfte des Wings mit den empfohlenen Teilen wie den TBS Wing Layer, TBS FPVision, TBS Crossfire Micro V2, TBS ZeroZero V2, Cobra 1050kV Motor, HobbyWing 50A ESC, Aeronaut 10x6 Klapppropeller und einer GoPro Hero Session 5. ...
- Seite 9 Unterseite des CAIPIRINHA II 9 ...
- Seite 10 Anbau der unteren Abdeckungen Die Flügelhälften kommen mit passenden Abdeckungen, mit denen die Leitungskanäle gebildet werden. Eigene Kanäle können in diesem Teil des Zusammenbaus noch leicht vorgenommen werden. Streben in den Flächen Die Stäbe in den Flügeln machen den Wing deutlich steifer und erhöhen sie Stabilität. In jedem Set sind vier Stäbe enthalten, zwei je Flächenhälfte.
- Seite 11 Batteriefach Der akku ist in der Mitte des Wings verbaut und kann zur Justage des Schwerpunktes genutzt werden. Die Sperrholzteile und die Akkubänder halten den akku in seiner position. Folge den Bildern für den Zusammenbau. Dabei ist darauf zu achten, dass die Teile nicht zu stark gebogen werden. ...
- Seite 12 Zusammensetzen der Flächen Den Hauptstab mit Sandpapier anrauen, auf einer Seite mit Kleber benetzen und in eine Winghälfte schieben. Anschließend die Außenseiten des Akkufachs und die Innenseite der Flächenhälften angeraut und großflächig mit PU Kleber bedecken, um einen stabile Verbindung herzustellen. Anschließend mit Wasser besprühen, um den Kleber zu aktivieren.
- Seite 13 Montage des Akkudeckel Lege den Deckel auf das Batteriefach und platziere die Schraubenlöcher in der Front genau über die zugehörigen des Akkufachs. Gebe etwas Schraubensicherung auf die Gewinde. Öffnen und Schließen des Akkudeckels Die Abdeckung wird primär durch durch die Motorhalterung gesichert. Zum Öffnen muss links und rechts vom Belüftungsschlitz und am Ende der Abdeckung ein Finger platziert werden.
- Seite 14 Einbau von TBS Zubehör DIe Fächer des TBS Caipirinha sind gemacht, um den TBS FPVision und TBS Wing layer aufzunehmen. Der Stack kann zusammengebaut mit Schrauben durch die Löcher in der Platte fixiert werden. Weitere Informationen gibt es im “Einbau der Elektronik -Kapitel. ...
- Seite 15 Funkempfänger Der Empfänger kann entweder in einem der beiden Fächer oder in dem Empfängerfach unterhalb des Flügels eingesetzt werden. Für die beste Leistung und Reichweite sollte er möglichst weit vom Videosender entfernt eingebaut werden. Mit Klettband kann der Empfänger gesichert werden. HD Kamera ...
- Seite 16 Selbstklebende Abdeckungen Wenn das PDB und alles Zubehör in der Unterseite eingebaut ist, können die Fächer mit den Kleber abgedeckt werden. Ankleben der Elevons Die leichten Elevons werden mit flexiblem Klebeband angebracht. Hierfür kann jedes Klebeband genutzt werden, jedoch raten wir zu 3M Blenderm Band (mediz.
- Seite 17 17 ...
- Seite 18 Ruderhörner und Servogestänge In den Elevons ist bereits ein Schlitz für die Ruderhörnchen vorgefräst. Die gelbe Beklebung muss hierfür eingeschnitten werden. Anschließend eine gute Menge Sekundenkleber in die Öffnung geben und die Hörnchen einsetzen. Siemüssen in einer Linie mit dem Servogestänge sein. ...
- Seite 19 Kleine Schaumabdeckungen Für zusätzlichen Schutz und zum Fertigstellen müssen die drei Teile voneinander getrennt werden. Anschließend mit Heißkleber auf die Servos und Motorhalterung kleben. Anbringen der Winglets Die Winglets werden mit den mitgelieferten Schrauben mit Unterlegscheibe an beiden Seiten des Wings angeschraubt.
-
Seite 20: Einbau Der Elektronik
Einbau der Elektronik Der TBS CAIPIRINHA II wurde entworfen, um leicht und mit jedem FPV System, Antriebsset und Akkusystem geflogen zu werden. Gleichzeitig kann die Bauzeit mit vollem TBS Setup auf ein Minimum gesenkt werden. Dank der Kanäle im Inneren können die Kabel nahezu komplett versteckt verlegt werden. ... - Seite 21 Testeinbau und Verkabelung Plane deine Komponenten und die Verkabelung bereits im Voraus, lege es aus und teste, dass alles funktioniert. Längere Kabel beim FPV System resultieren in eine verringerten Reichweite - halte sie deshalb möglichst kurz, aber übertreibe es nicht! Alle Leitungen die länger als 10cm sind, sollten geschirmt sein (z.B. geschirmte USB Leitungen für die Kamera-und Videosenderleitungen) um die beste Longrange- Leitung zu ...
- Seite 22 Pro- Boards inklusive der BST-und Servokabel bieten. Die Schraubenlöcher sind passend für Schrauben der Größe M3x6. Die Installation des TBS Wing Layer und TBS FPVision ist in wenigen Minuten erledigt. Selbst die Energieversorgung für die Servos kann direkt, oder im Fall eines ESC mit SBec, bereitgestellt und durch ...
- Seite 23 ) Firmware und einem nicht-TBS GPS Empfänger für Autonomes Manöver und RTH Funktionen mit definierter Flughöhe, Kreisflüge oder Wegpunkte. Es ist möglich, das TBS GPS mit dem FC zu teilen und die Daten hier zu nutzen. Weitere Informationen gibt es ...
- Seite 24 Auf der rechten Seite des Wings befindet sich ein speziell geformter “Pod” für die FPV Kamera. Jede Standardkamera (26x26mm), wie die TBS ZEROZERO oder Runcam, passt hier hinein. Um die TBS69 zu nutzen, muss auf der Rückseite des Faches etwas Material mit einem scharfen Messer entfernt werden. ...
- Seite 25 Akkuspannung, Stromverbrauch, Signalstärke des Empfängers und Flugzeit eingeblendet werden. Hierdurch erhältst du Auskunft über den Zustand deines Modells während des Fluges. Für die Grunddaten empfehlen wir den TBS FPVision, der die gesamten Daten bereitstellt und darstellen kann. Für volle GPS Daten kann einfach das TBS GPS angesteckt werden. ...
- Seite 26 Um den Jello-Effekt zu eliminieren, muss die Vibrationsquelle beseitigt werden. Die Hauptursache hierfür ist ein ungewuchteter Propeller. Glücklicherweise ist das wuchten eines Propellers eine einfache Aufgabe. TBS hat hierfür ein extra Gerät, was dafür perfekt geeignet ist. Weiter Informationen hierzu sind im Supportforum auf ...
-
Seite 27: Schwerpunkt Anpassen Und Optimieren
Schwerpunkt anpassen und Optimieren Das zubehör sollte so gewählt werden, damit der Wing um die Markierungen herum ausbalanciert ist. Der Schwerpunkt (Center of Gravity, CG) ist der Punkt, an dem sich Längs-und Querachse treffen. Lege den Wing mittig auf dem markierten Punkt auf zwei Finger. Idealerweise sollte er jetzt nicht zu einer Seite kippen, sondern sauber ausbalanciert sein. ... - Seite 28 Flug Erster Flug Prüfe, dass die Elevons sich richtig bewegen. Zentriere die Trimmungen im Sender. Ziehe das Höhenruder zu dir, die Elevons müssen sich beide nach oben bewegen. Pitch nach rechts, der rechte Elevon bewegt sich nach oben, der linke nach unten. Der Propeller dreht sich, mit der Beschriftung zur Front zu und die scharfe Kante schneidet in die Luft. ...
- Seite 29 Antennen mit einer hohen Verstärkung. Wenn du mit deinen Freunden fliegst, die 2.4Ghz für R/C nutzen, oder in Städten benutze die 2.4 ● GHz Videobänder (CH5 bis CH8 von Lawmate, erhältlich bei TBS) Diese liegen nicht in deren Band. 29 ...
- Seite 30 Überlege gut und Forsche nach bevor du dein Flugzeug in die Luft bringst. ● Anleitung geschrieben und gestaltet von ivc.no in Zusammenarbeit mit TBS, übersetzt durch kamikatze-fpv.de 30 ...
