Montageanleitung
Wandsockel WS für R2/R3
Durch den EIN / AUS-Schalter an der Kesselregelung erfolgt keine Netztrennung!
Gefahr durch elektrische Spannung an elektrischen Bauteilen. Greifen Sie
niemals an elektrische Bauteile und Kontakte, wenn der Kessel nicht vom Netz
getrennt ist.
Es besteht Lebensgefahr!
Arbeiten an elektrischen Bauteilen dürfen nur von einem zugelassenen
Fachmann durchgeführt werden.

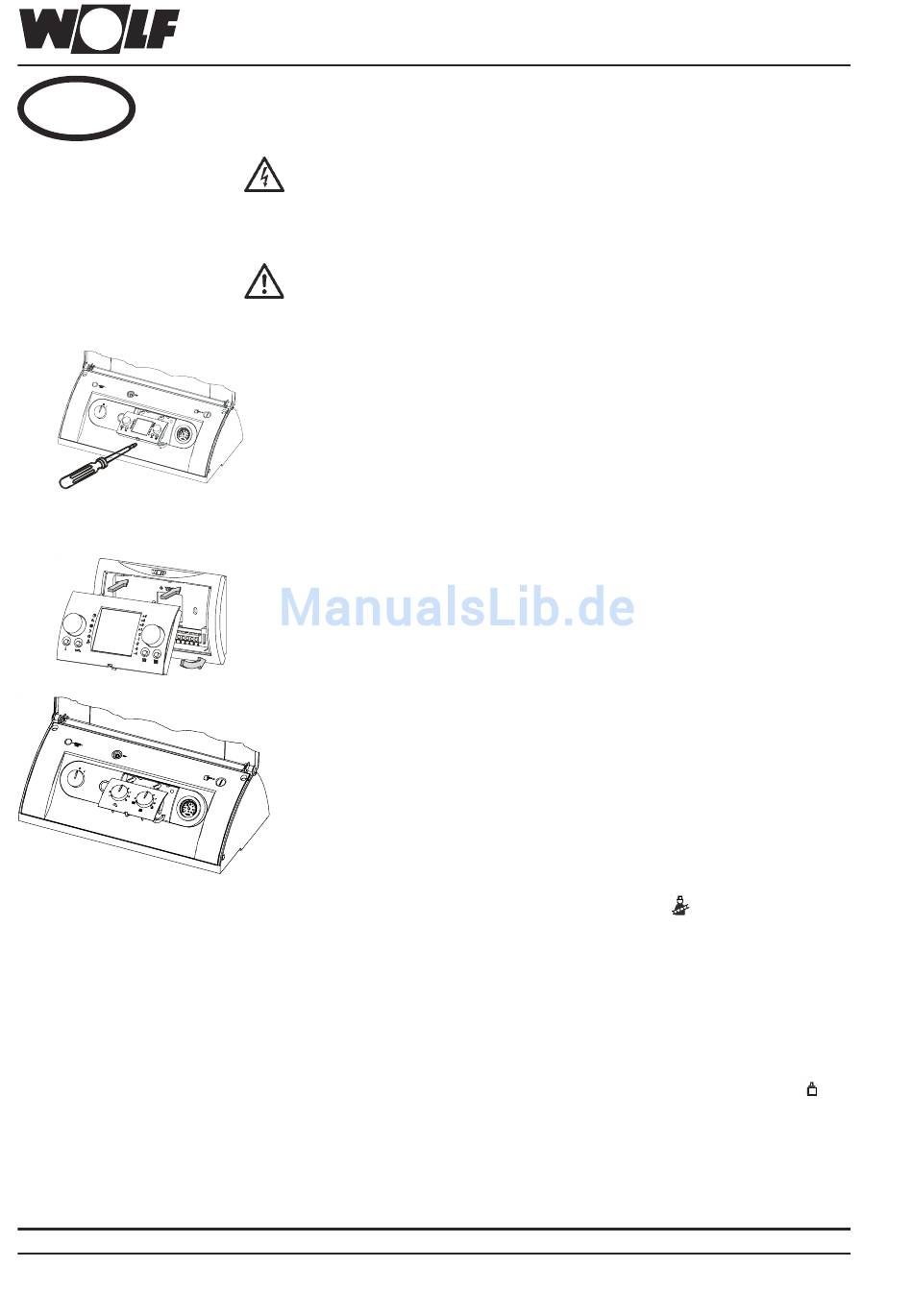

1. Hinweise für die Montage des Wandsockels sowie den elektrischen An-
schluss der Fernbedienung entnehmen Sie bitte der "Montage-Bedienungs-
anleitung Bedienmodul BM".
2. Bedienmodul BM aus der Kesselregelung entfernen.
3. Bedienmodul BM in den Wandsockel einclipsen.
4. Frontblende einclipsen. Danach den Drehknopf für Warmwasser und den
Drehknopf für Heizung mit Zeiger auf "5" einstecken. Anschließend die
Drehknöpfe vorsichtig auf Links– und Rechtsanschlag drehen. Lässt sich der
Drehknopf nicht auf Rechts– und Linksanschlag drehen, muss der Drehknopf
abgezogen und um 180° gedreht werden.
5. In Kombination mit einer Fernbedienung wird die Einstellung an der Temperatur-
wahl Warmwasser und die Einstellung am Heizwassertemperaturregler
wirkungslos. Ausnahme: Schornsteinfegerbetrieb. Durch Drehen des Dreh-
knopfes Heizwasser Temperaturwahl in Stellung
fegerbetrieb aktiviert.
Beschreibung siehe Montage- und Bedienungsanleitung Regelung.
6. Funktionskontrolle durchführen:
- Kessel an Spannung legen und Netzschalter auf "1" stellen.
- Eine richtig eingestellte Busadresse und damit die Kommunikation mit
dem Bedienmodul wird nach ca. einer Minute mit dem Symbol
gezeigt.
- Je mehr Busteilnehmer (Bedienmodule, Mischermodule usw.) in einer
Heizungsanlage vorhanden sind, um so länger dauert der Kommunikations-
aufbau (max. fünf Minuten).
wird der Schornstein-
an-
