Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de

WOLF Klíma és Fûtéstechnika Kft. · 1097 Budapest, Határ út 50/a · Tel. 357-59-84 · Internet: www.wolf-klima.hu

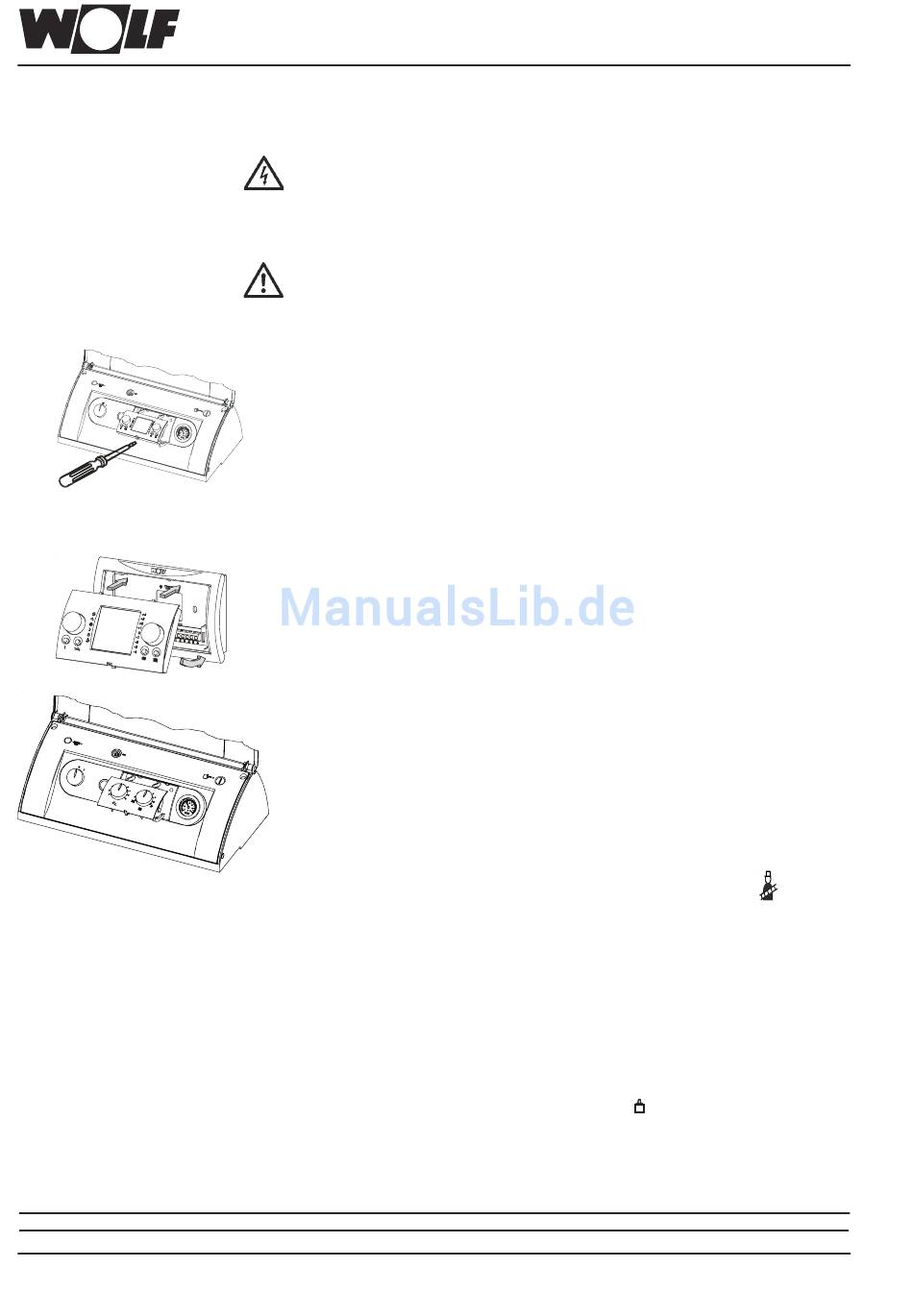

R2/R3-hoz való WS fali aljzat

szerelési utasítás

A kazánszabályozón lévõ BE/KI-kapcsolóval a készülék nem választható le a

hálózati feszültségrõl!

Veszély az elektromos alkatrészeken fennálló feszültség miatt. Soha ne érintse

meg az elektromos alkatrészeket és kontaktusokat, ha a kazán nincs leválasztva

a hálózatról.

Életveszély áll fenn!

Az elektromos alkatrészeken csak szakképzett szerelõ végezhet

munkálatokat.

1. A fali aljzat szerelésére valamint a távirányító elektromos bekötésére vonatkozó

tudnivalókat a "BM-kezelõmodul szerelési és kezelési útmutató"-ban találja.

2. Vegye ki a BM kezelõmodult a kazánszabályozásból.

3. Pattintsa be a BM kezelõmodult a fali aljzatba.

4. Pattintsa be az elõlapot. Ezután dugja be a melegvíz-forgatógombot és a

fûtés-forgatógombot úgy, hogy mutatójuk az "5"-re mutasson. Most óvatosan

forgassa el a forgatógombokat a jobb- és baloldali ütközõ-állásba. Ha nem

lehet a forgatógombot jobbra és balra ütközésig elforgatni, akkor le kell húzni

a forgatógombot és 180°-kal elforgatva kell betenni.

5. Távirányítós kombinációk esetében a melegvíz-hõmérsékletválasztón és a

fûtõvíz-hõmérsékletszabályozón eszközölt beállítás hatástalan. Kivétel:

kéményseprõ üzemmód. A fûtõvíz-hõmérsékletszabályozó

történõ elforgatásával aktiválódik a

Leírását lásd: Az adott szabályozó szerelési és kezelési útmutatója

6. A mûködés-ellenõrzés végrehajtása:

Adjon feszültséget a kazánra és állítsa a hálózati kapcsolót az "1"

állásba.

A helyesen beállított busz-címet és ezzel a kezelõmodullal való

kommunikációt kb. egy perc múlva az

Minél több busz-résztvevõ (kezelõmodulok, keverõmodulok, stb.) van a

fûtõberendezésre csatlakoztatva, annál tovább tart a kommunikáció

felépítése (max. öt percig).

állásba

kéményseprõ üzemmód.

ikon megjelenése mutatja.

30 61 703_0407
