Conexión de un equipo de vídeo a la Pantalla LCD
Puede ver imágenes de cámaras de vídeo u otros dispositivos en la Pantalla
LCD (para PS one
®
cable AV (vendido por separado) conectado al enchufe AV IN de la parte trasera
de la Pantalla LCD. Elija el cable AV apropiado para los enchufes de salida AV

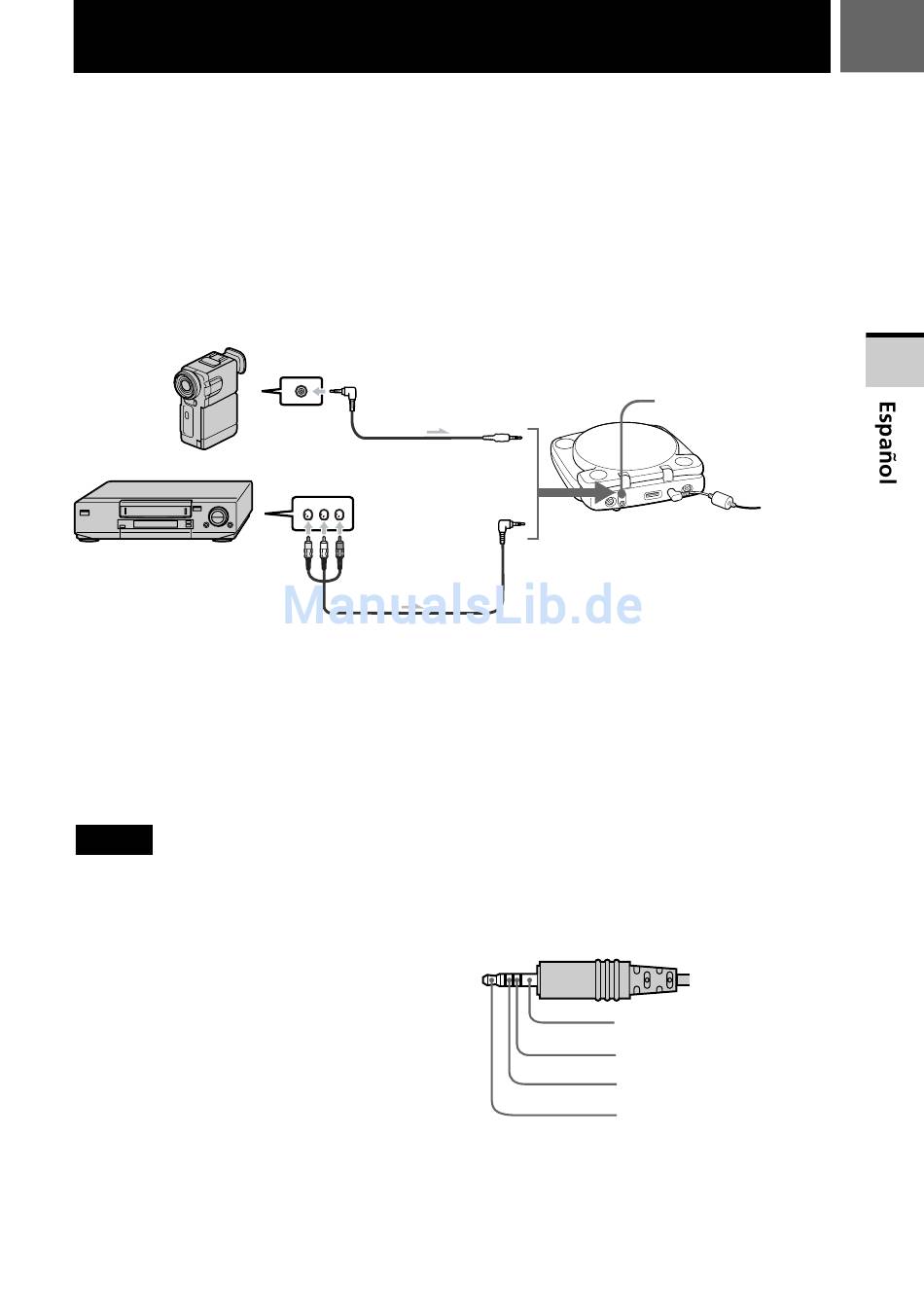

del dispositivo y conéctelo como se muestra en el siguiente diagrama:
Al enchufe de salida AV (mini
enchufe) de una cámara de
vídeo o cámara digital
A los enchufes de salida
AV de un vídeo o
reproductor de DVD.
Si utiliza un cable AV, la Pantalla LCD automáticamente detecta las
señales procedentes del dispositivo conectado. Para ver las imágenes,
basta con iniciar la reproducción en el dispositivo.
Notas
• Los vídeos que se reproduzcan en un dispositivo conectado a la consola PS one
no se pueden ver en la pantalla del televisor incluso si éste está conectado a la
consola mediante la Pantalla LCD.
• El enchufe que se muestra en el diagrama
de la derecha coincide con la diagramación
de señales AV del enchufe AV IN (mini
enchufe) en la parte trasera de la Pantalla
LCD. La diagramación de señales podría
variar según el dispositivo o cable que se
haya conectado. En ciertos casos, aun si se
conecta un dispositivo siguiendo el
diagrama de arriba, es posible que la señal
no se transmita correctamente. Para
obtener información detallada sobre la
diagramación de señales del dispositivo
que desee conectar, consulte las
instrucciones de uso de dicho dispositivo.
). Conecte el dispositivo a la consola PS one
Cable de conexión AV,
modelo SCPH-180
(vendido por separado)
Cable AV (tipo VCR)
(vendido por separado)
mediante un
®
,
E
Al enchufe
AV IN
Audio (canal derecho)
Conexión a tierra
Vídeo
Audio
(canal izquierdo)
