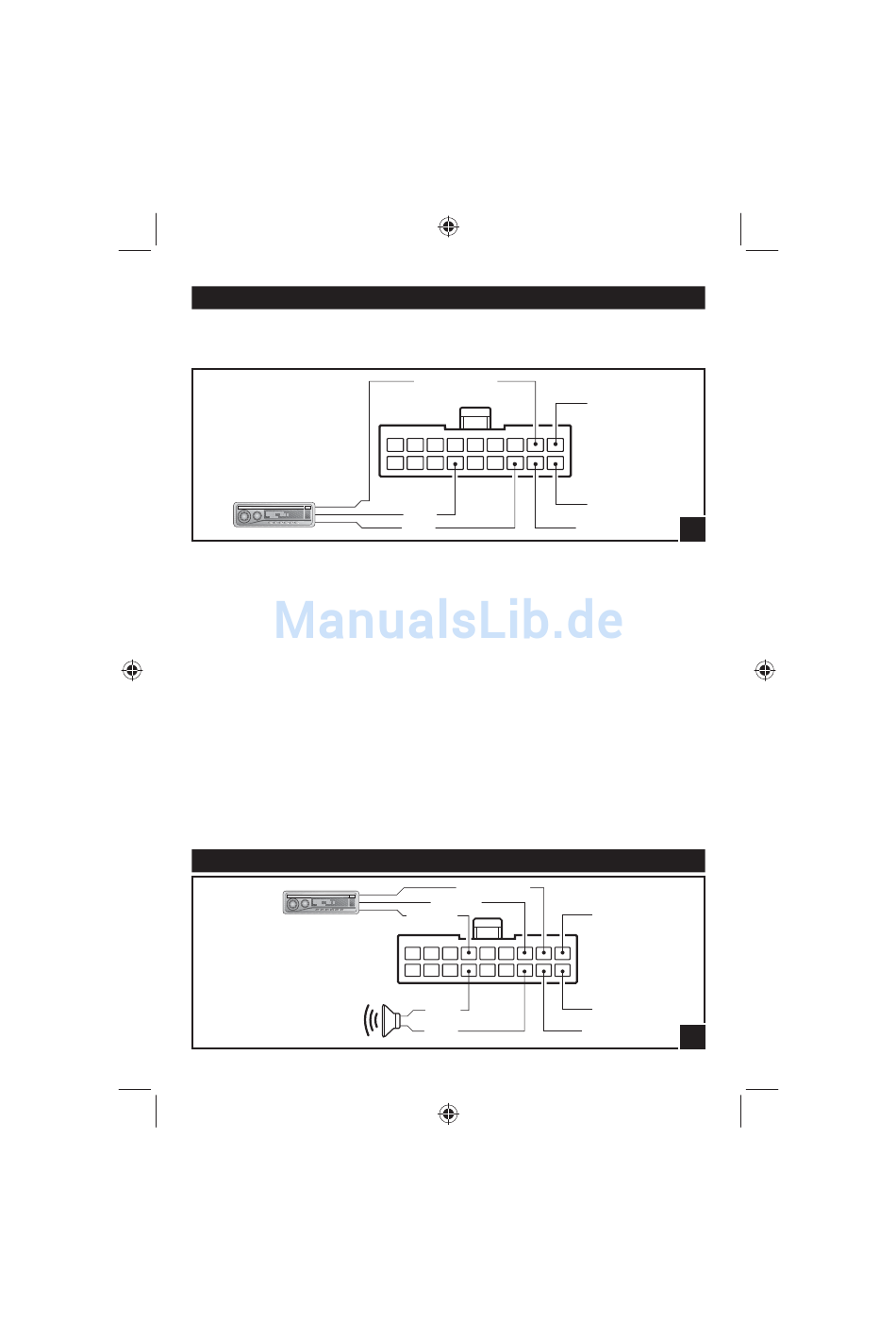

SIGNAUX SONORES - ENTRÉE AUXILIAIRE PHONE DE LA RADIO
Si l'autoradio installé dispose de l'entrée auxiliaire Téléphone il est possible d'y raccor-
der le module Meta Voice en obtenant une excellente réponse audio avec une conne-
xion rapide et propre.
CAR RADIO
+ BATT:
VOIE 1 du connecteur pour le positif batterie (+12V). Nous conseillons de mettre un
fusible de 5Amp. en série avec le fi l. Si l'installation est eff ectuée sur un moyen en
24V (camion) il sera nécessaire d'installer le réducteur de tension 24/12 Volt (option).
- GND:
VOIE 10 du connecteur pour le négatif batterie.
MUTE:
VOIE 11 du connecteur pour le mute de l'autoradio. Quand le module s'active, il met
à la masse cette sortie qui met l'autoradio en muting.
+15 KEY:
VOIE 2 du connecteur pour le positif après contact.
TEL+:
PIN 6: à relier au signal TEL+ de l'autoradio.
TEL-:
PIN 3: à relier au signal TEL- de l'autoradio.
SIGNAUX SONORES - UTILISATION D'UN SEUL HAUT-PARLEUR
CAR RADIO
MUTE RADIO
TEL +
TEL -
MUTE RADIO
-
RADIO
RADIO +
SPK +
SPK -
33
GND
+ BATT
+15 KEY
6
GND
+ BATT
+15 KEY
7
