LLZ 60
LLZE 60

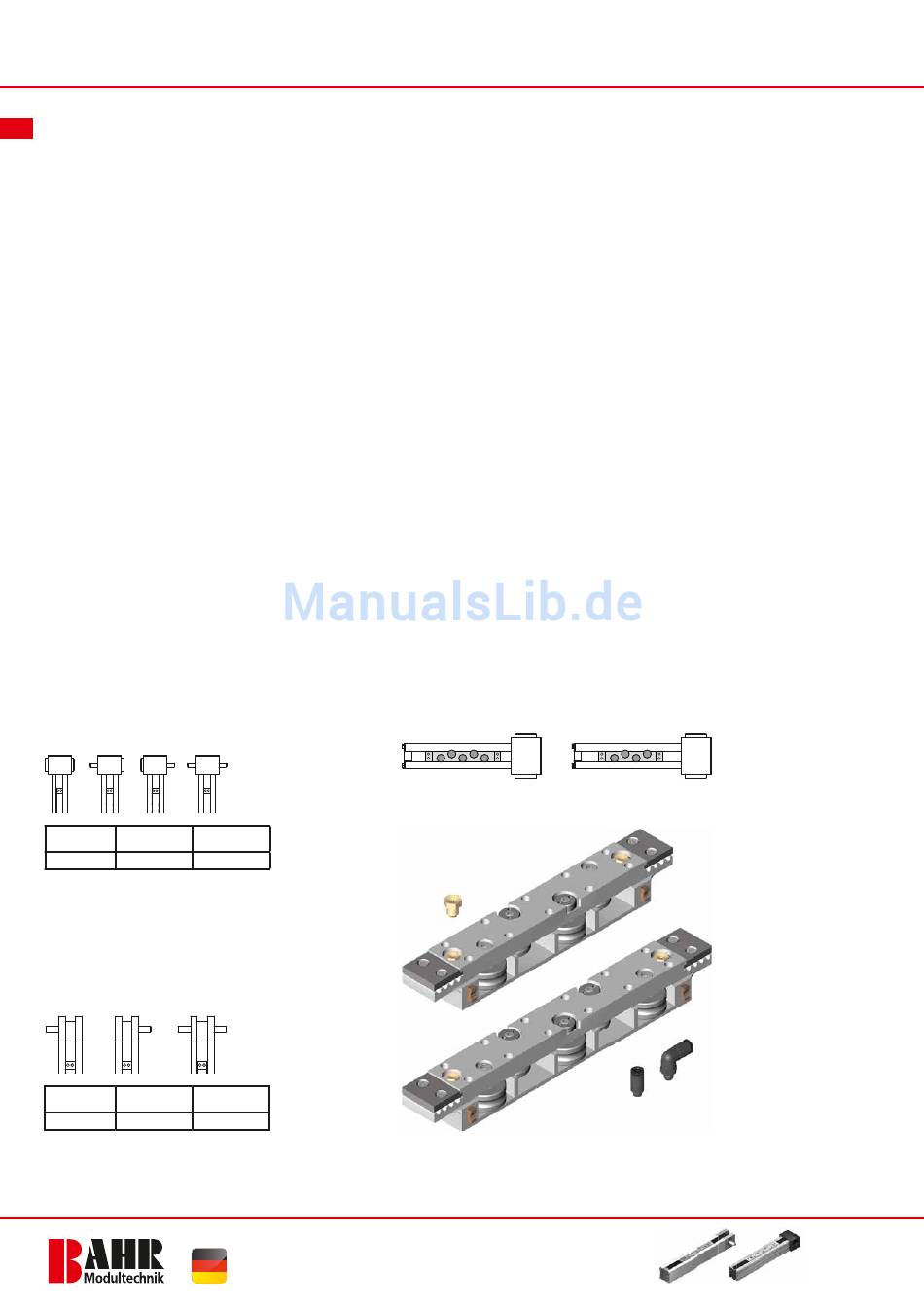

4. Produktinformationen

4.1 Funktionsweise

LLZ 60: Der Führungskörper besteht aus einem Aluminiumvierkantprofi l, in dem eine Rollenführung integriert ist. Der daran
gelagerte Führungsschlitten wird über einen innenliegenden umlaufenden Zahnriemen verfahren. An einer Stirnseite befi ndet
sich eine Zahnriemenumlenkung, an der an zwei Seiten eine Kupplungsklaue integriert ist. An der gegenüberliegenden Stirn-
seite befi ndet sich eine Platte mit einer Nachspannvorrichtung für den Zahnriemen.
LLZE 60: Der Führungskörper besteht aus einem Aluminiumvierkantprofi l in dem eine Rollenführung integriert und mit einem
Edelstahlblech (Stärke 0,37 mm, Material 1.4301) verkleidet ist. Der daran gelagerte Führungsschlitten wird über einen
innenliegenden umlaufenden Zahnriemen verfahren. An einer Stirnseite befi ndet sich eine Zahnriemenumlenkung, an der
standardmäßig ein Zapfen integriert ist. An der gegenüberliegenden Stirnseite befi ndet sich eine Platte mit einer Nachspann-
vorrichtung für den Zahnriemen.
4.2 Ausführungen/Grundlängen
Dieses Positioniersystem ist in den hier angegebenen Ausführungen und Führungsvarianten erhältlich.
- Prüfen Sie nach Erhalt dieses Positioniersystems das System auf eventuelle Beschädigungen und fehlende Bauteile.
- Teilen Sie festgestellte Mängel der Bahr Modultechnik GmbH umgehend mit.
Die Lineareinheiten werden individuell nach Ihren Angaben auf Länge gefertigt. Die Breite und Höhe dieser Lineareinheit
ergibt sich aus der Wahl der Baugröße und Ausführung und kann dem Bahr Modultechnik Katalog entnommen werden.
Persönlich anfordern oder per Download über www.bahr-modultechnik.de
LLZ 60
Antriebsversion:
0
1
2
Baugröße
Zapfen
Passfeder
60
14 x 35
5x5x28
LLZE 60
Antriebsversion:
1
2
6
Baugröße
Zapfen
Passfeder
60
14 x 35
5x5x28
Schlittenausführung:
(0)
Pro Schlitten je 2 Stk.
Trichterschmiernippel
(1)
(0)
Montageanleitung
Maschinenrichtlinie
(1)
Schlauchanschlüsse
auf Anfrage lieferbar.
07.12.2016
|
Seite
7
