Optischer
Ausgang
Koaxial
Ausgang
Satellitenempfänger
Beim Anschluß von Video-Komponenten wie DVD Player,
Satellitenempfänger
verteilern,
Plasmabildschirm können verschiedene Überspielkabel verwandt
werden, je nach Ausstattung der Video-Komponenten.
Video Anschlüsse
Ist das Videogerät mit S-VIDEO Buchsen ausgestattet, empfehlen
wir direkten Anschluß mit S-VIDEO-Kabel an das Gerät oder
TV-Monitor. S-VIDEO-Kabel übertragen eine höhere Bildqualität
und –auflösung. Ist das Videogerät nicht mit S-VIDEO Buchsen
ausgestattet, dann RCA (Cinch) Kabel zum direkten Anschluß an

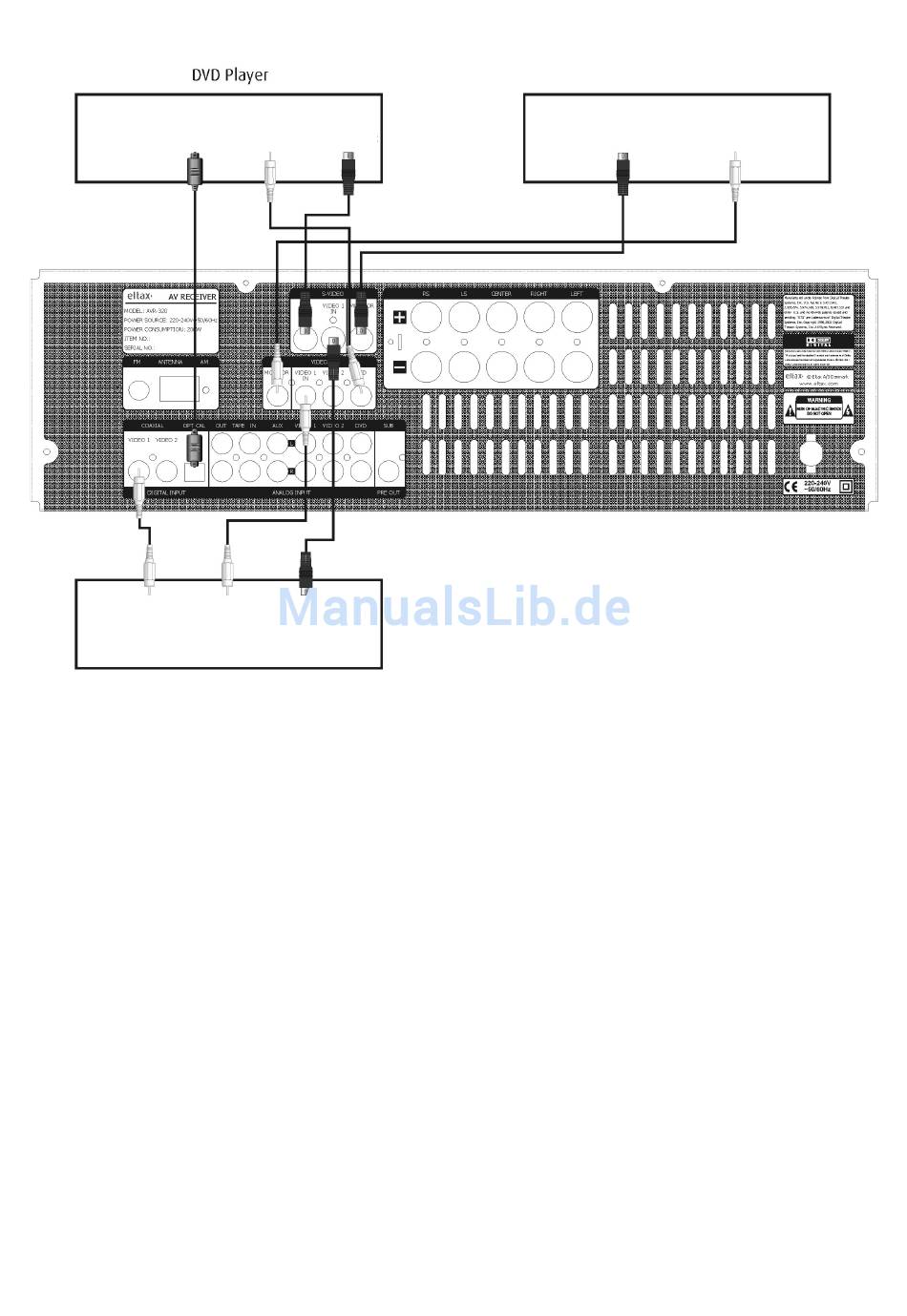

das Fernsehgerät verwenden. Abbildung zeigt Anschluß des
Videogeräts an Ihr Gerät.
Anmerkung:
Beim Anschluß mehrerer Video-Komponenten an Ihr Gerät (z.B.
VCR und DVD Player) ist es einfacher, entweder nur S-VIDEO-
oder nur RCA-Kabel zu verwenden. Das ermöglicht Ihnen, beide
Signale (DVD und VCR) durch Ihr Gerät zum Fernsehgerät in
Video S-Video
Ausgang Ausgang
S-Video
Video
Ausgang
Ausgang
oder Fernsehrgerät/
ANSCHLÜSSE
einem Eingang
Video-Komponente (DVD oder VCR), die Übertragung erfolgt
immer durch den gleichen Video-Eingang im TV-Gerät.
Bei Verwendung von sowohl S-Video- wie auch RCA-Kabel zum
Anschluß von Video-Komponenten an Ihr Gerät müssen Sie auf
der anderen Seite ebenfalls beide Kabel zum Anschluß ihres
Geräts an TV verwenden. Beispiel: Sie schließen einen DVD
Player mit S-Video-Kabel und einen VCR mit RCA-Kabel an Ihr
Gerät an; jetzt müssen Sie Ihr Gerät ebenfalls mit beiden
Kabeltypen am TV anschließen. Es ist also ein S-Video-Kabel vom
S-Video-Ausgang im Gerät zum S-Video-Eingang im TV (Video 1)
notwendig und gleichzeitig ein RCA-Kabel vom Video-Ausgang
Ihres Geräts zum Video-Eingang im TV (Video 2). Mit dieser Art
doppelter Kabelführung müssen Sie Ihren Ferseher von Video 1
auf Video 2 umschalten, abhängig vom angeschlossenen
Videogerät (DVD oder VCR).
9
Bildschirm (TV)
S-Video
Video
Eingang
Eingang
zu senden. Unabhängig von der
