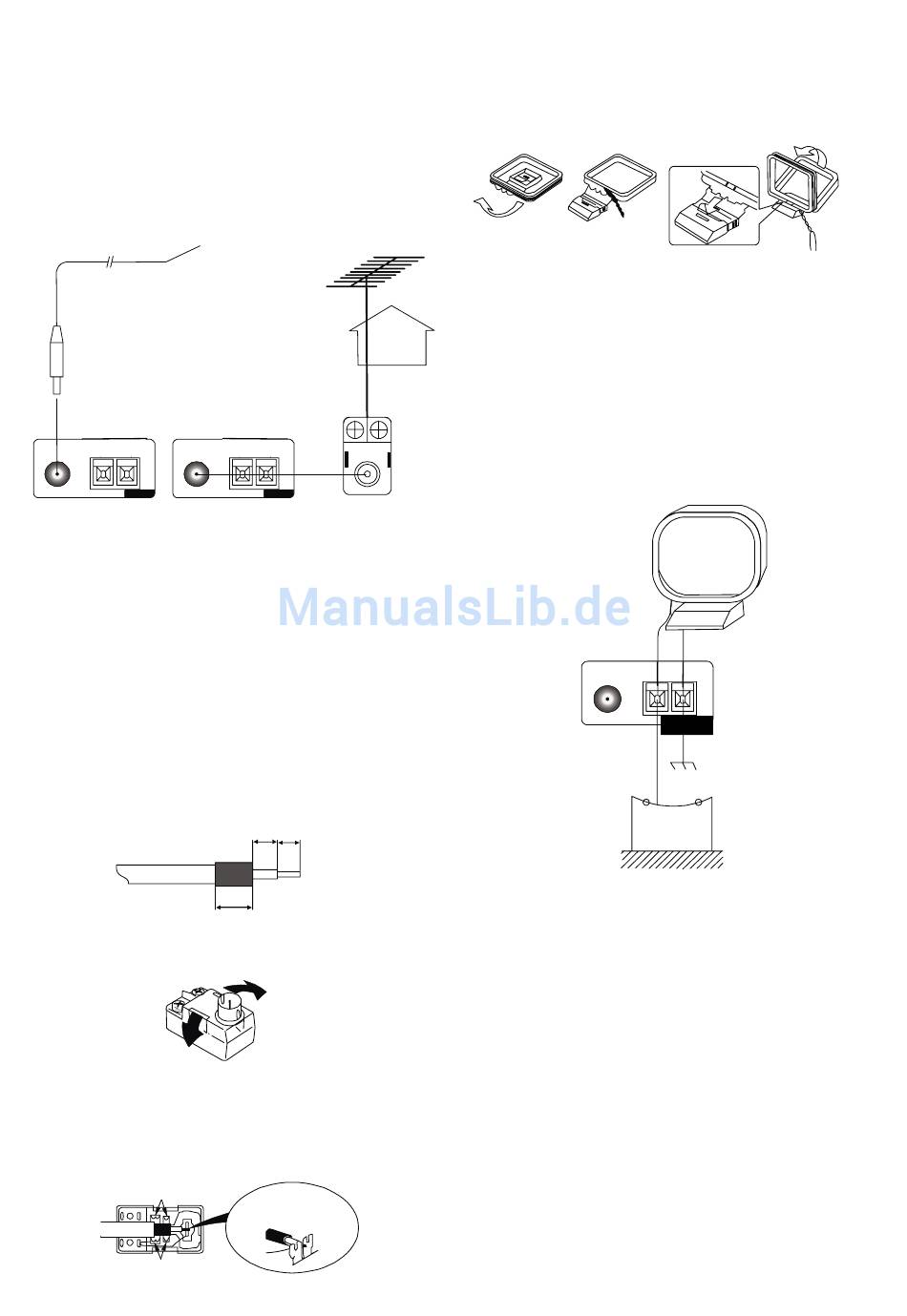

UKW ZIMMERANTENNE
Sollten Sie in angemessener Nähe zu einem Sender leben, dann
können Sie die mitgelieferte UKW Wurf-Antenne verwenden. Sie
wird einfach an der „FM 75" Buchse eingesteckt.
Metallhülse der Wurf-Antenne über Seele (Kern) oder Leiter der
„FM 75" Buchse schieben, Anschlußdraht verlängern und
an Fensterscheibe oder Wand, wo auch immer Sie den
besten Empfang haben, befestigen.
FM 75 Wurf-Antenne ist mitgeliefert.
AM
FM FM
AM SCHLEIFE
LOOP
75Ω 75Ω
ANTENA
UKW HAUSANTENNE (75)
UKW HAUSANTENNE
In Gegenden mit schwachen UKW-Signalen ist es notwendig, eine
75 unsymmetrische UKW-Hausantenne mit entsprechendem
Wandler, wie oben gezeigt, zu verwenden. Im allgemeinen dürfte
eine 3-Elemente-Antenne ausreichend sein. Sollten Sie jedoch in
einer Gegend leben, in der die UKW-Signale ausgesprochen
schwach sind, haben Sie möglicherweise eine Antenne mit 6 oder
mehr Elementen zu benutzen. Koaxialkabel der Antenne wie
abgebildet an Wandler anschließen, danach Wandler an „FM 75"
Buchse anschließen.
Wie wird ein Koaxialkabel an den Wandler angeschlossen?
- Kabel wie gezeigt abisolieren.
- Beide Seitenlaschen nach außen drücken, um Abdeckung zu
entfernen.
- Leiterseele, wie abgebildet, um das mittlere Metallstück
wickeln.
- Falzen Sie die gezackten Metallteile mit einer Zange o. ä., so
daß sie den umsponnenen Teil halten.
- Abdeckung wieder aufdrücken.
Metallzacken
Jagged metal
Jagged metal
Metallzacken
AM
AM SCHLEIFE
LOOP
ANTENA
Optional
Wahlweise
4mm 3mm
7mm
Insert into slit.
In Schlitz einsetzen.
ANSCHLÜSSE
MW ZIMMERANTENNE
- Zum Aufstellen der Antenne auf ebener Fläche, Klauen in
den Schlitz einsetzen.
1
- Die Hochleistungs-MW-Antenne versorgt das Gerät mit
ausreichend gutem Empfang in den meisten Gegenden.
- Antennenkabel, wie dargestellt, am MW-Anschluß
befestigen.
- Antenne in Regal stellen oder am Fensterrahmen o. ä.
aufhängen und durch Ausprobieren den besten Empfang
herausfinden. Antenne so weit wie möglich von Gerät,
Lautsprecher- und Netzkabeln entfernt aufstellen, um
unerwünschte Nebengeräusche zu unterdrücken.
MW Zimmerantenne (mitgeliefert)
MW Hausantenne
Sollte die mitgelieferte MW Zimmerantenne keinen ausreichenden
Empfang bringen (Sie sind möglicherweise zu weit vom Sender
entfernt oder in einem Beton-Stahl-Gebäude), kann die
Verwendung einer MW Hausantenne notwendig werden.
Verwenden Sie ein isoliertes Kabel von mehr als 5 m Länge,
isolieren das eine Ende ab, und schließen es, wie abgebildet, am
Anschluß an.
Das Antennenkabel sollte außen oder im Haus in Fensternähe
gespannt werden. Für besseren Empfang GND Anschluß erden.
Anmerkung: Bei Anschluß einer MW Hausantenne
Zimmerantenne ebenfalls angeschlossen lassen.
6
2 3
AM
FM
AM SCHLEIFE
LOOP
75Ω
ANTENA
ANTENNE
AM Outdoor
UKW-Hausantenne
Antenna
