Interin FU Bedienungsanleitung Seite 2

5.a Elektrischer Anschluss
Achtung! Vergewissern Sie sich, dass während des Anschliessens keine Spannung anliegt und dass
die Spannungswerte Ihrer Anlage mit den Spannungwerten auf dem Anschlussschild übereinstimmen.
Um die Schutzklasse IP 65 zu gewährleisten, muss die verwendete Anschlussleitung einen
Manteldurchflussmesser von 4,5 bis 7 mm aufweisen. Bitte achten Sie darauf, dass alle Dichtungen
am Gerätestecker ordnungsgemäss eingelegt sind.

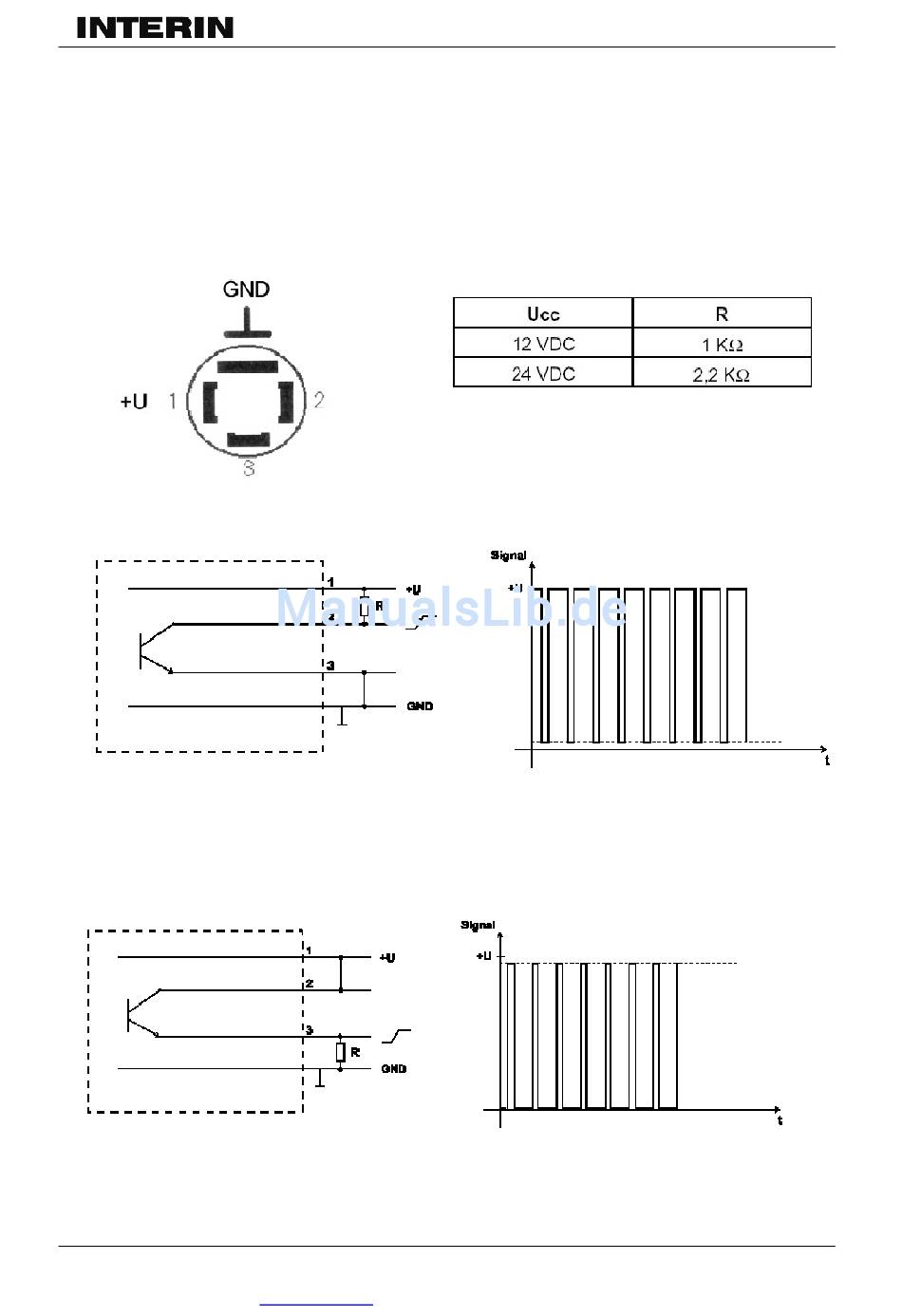

Ausgangssignale
Je nach Beschaltung sind zwei Signalformen möglich.
Signal gegen Masse (GND) schaltend
Widerstand R zwischen Klemme 1 + 2
Brücke zwischen Klemme 3 + GND
Versorgungsspannung zwischen Klemme 1 + GND
Signalausgang zwischen Klemme 2 + GND
Signal gegen Versorgungsspannung (+U) schaltend
Widerstand R zwischen Klemme 3 + GND
Brücke zwischen Klemme 1 + 2
Versorgungsspannung zwischen Klemme 1 + GND
Signalausgang zwischen Klemme 3 + GND
