Interin FE Bedienungsanleitung

1. Hinweis
Die Geräte dürfen nur von Personen benutzt, gewartet und instand gesetzt werden, die mit der
Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind.
Nach Druckgeräterichtlinie 97/23/EG. Keine CE-Kennzeichnung, siehe Artikel 3 § 3 " Gute
Ingenieurpraxis", Richtlinie 97/23/EG Diagramm 8, Rohrleitungen, Gruppe 1 gefährliche Gase.
Ein störungsfreier Betrieb des Geräts ist nur dann gewährleistet, wenn alle Punkte dieser
Betriebsanleitung eingehalten werden. Für Schäden, die durch Nichtbeachtung dieser Anleitung
entstehen, können wir keine Gewährleistung übernehmen
2. Arbeitsweise
Der Strömungswächter der Modellreihe FE arbeitet nach dem Prallscheibenprinzip. An einem
Waagebalken sitzt an einem Ende eine Prallscheibe und am anderen Ende ein Permanentmagnet.
Der Einbau der Geräte erfolgt in ein G ½ T-Stück.
3. Mechanischer Anschluss
Vor dem Einbau:
Vergewissern Sie sich, dass die tatsächliche Durchflussmenge mit dem Schaltbereich des Gerätes
übereinstimmt.
Vergewissern Sie sich, dass die erlaubten max. Betriebsdrücke und Betriebstemperaturen des
Gerätes nicht überschritten werden.
Entfernen Sie alle Transportsicherungen und vergewissern Sie sich, dass sich keine Verpackungsteile
mehr im Gerät befinden.
Das Gerät kann lageunabhängig eingebaut werden. Dabei ist zu beachten, dass das Oberteil des
Strömungswächters senkrecht zur Rohrachse steht. Der Pfeil auf dem Gewindefitting muss in
Strömungsrichtung zeigen.
Bei verschmutzten Medien empfehlen wir, das Oberteil der Geräte möglichst senkrecht bzw. mit nicht
mehr als 40 ° Abweichung zur Senkrechten stehend zu montieren. Dadurch wird verhindert, dass sich
Schmutz im Oberteil ablagert. Ist dies nicht möglich, so empfehlen wir, die Geräte öfters zu reinigen
(s. Wartung).
Die Abdichtung der Anschlussverschraubungen erfolgt durch Teflon-Band oder ähnliches.
Wenn möglich, soll bereits nach der mechanischen Installation geprüft werden, ob die Verbindung
Anschlussverschraubung/Rohr dicht ist.
4. Technische Daten
Max. Druck:
Max. Temperatur:
Schaltleistung:
Sonstige s. Datenblatt, bzw. Auftragsbestätigung
5. Elektrischer Anschluss
Die Kontakthülse ist schutzisoliert, eine
seperate Schutzleitung ist nicht erforderlich.
Nach Anschluss der von Ihnen vorgesehenen
externen Geräte an den Grenzkontakt ist
das Gerät betriebsbereit.

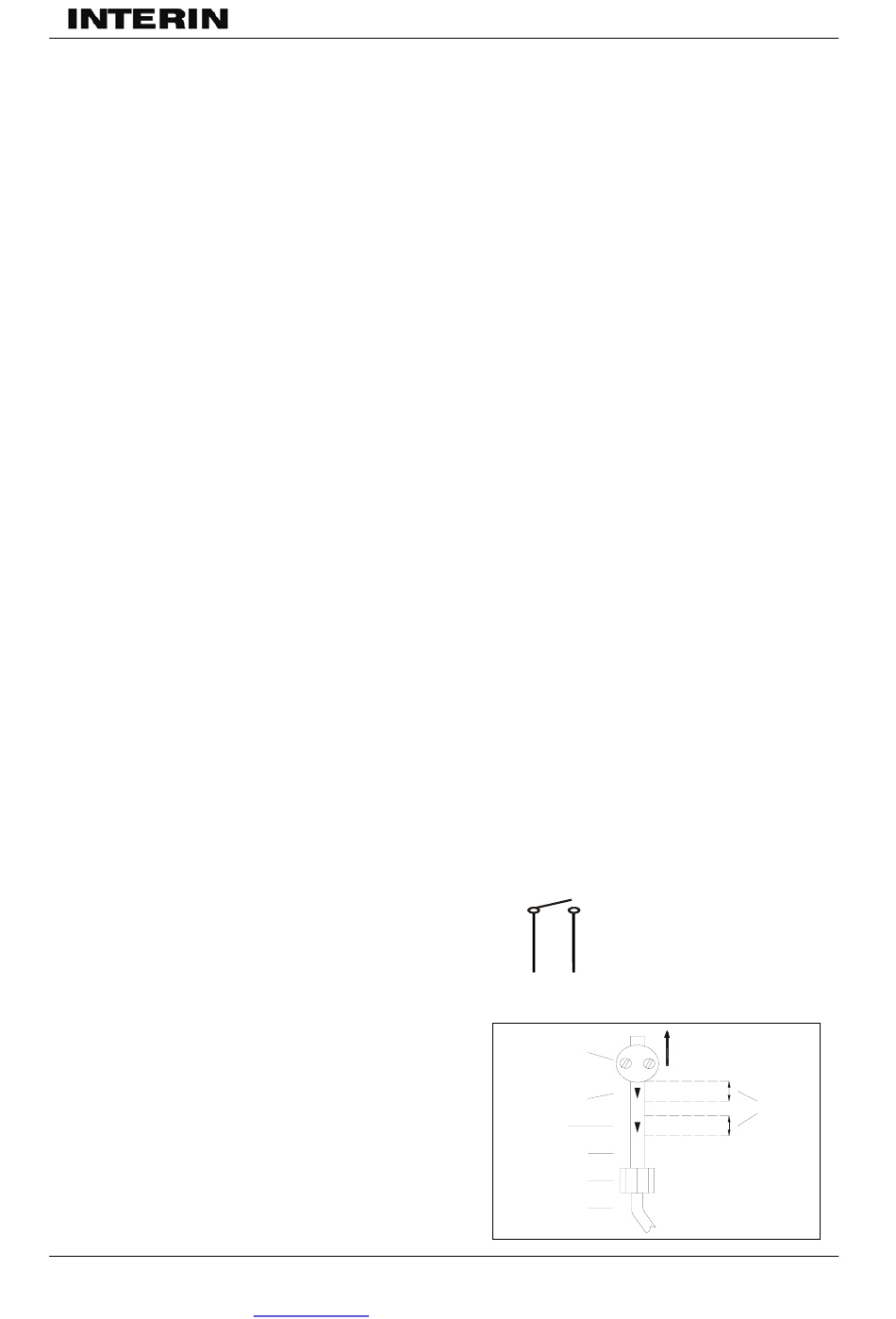

5.1 Schließkontakt
Die Schaltmenge ist im Bereich des roten Pfeiles
einstellbar. Durch Verschieben der Schalteinheit in
Strömungsrichtung erhält man die in der Tabelle
(Datenblatt) angegebenen minimalen Schaltwerte.
Durch Verschieben
Strömungsrichtung, erhält man die in der Tabelle
angegebenen maximalen Schaltwerte
INTERIN GmbH Tel.: +49 (0)6192-958 61-270
Nordring 24 Fax: +49 (0)6192-958 61-299
D-65719 Hofheim e-mail:
100 bar
110°C
max. 230 V ,
DC/AC
(werkseitige Einstellung)
der Schalteinheit
info@interin.de
Bedienungsanleitung Model FE
.
max. 40 VA/W, 2 A
S c h lie s s k o n ta k t
B N B L
Arretier-
scheibe
(Gehäuse-
oberteil)
blau/weiß
rot
gegen
Schalteinheit
Zugentlastung
Anschlusskabel
Technische Änderungen vorbehalten, Stand Okt. 2006
Durchfluss-
richtung
Öffner
Einstell-
bereiche
Schließer
Seite 1
