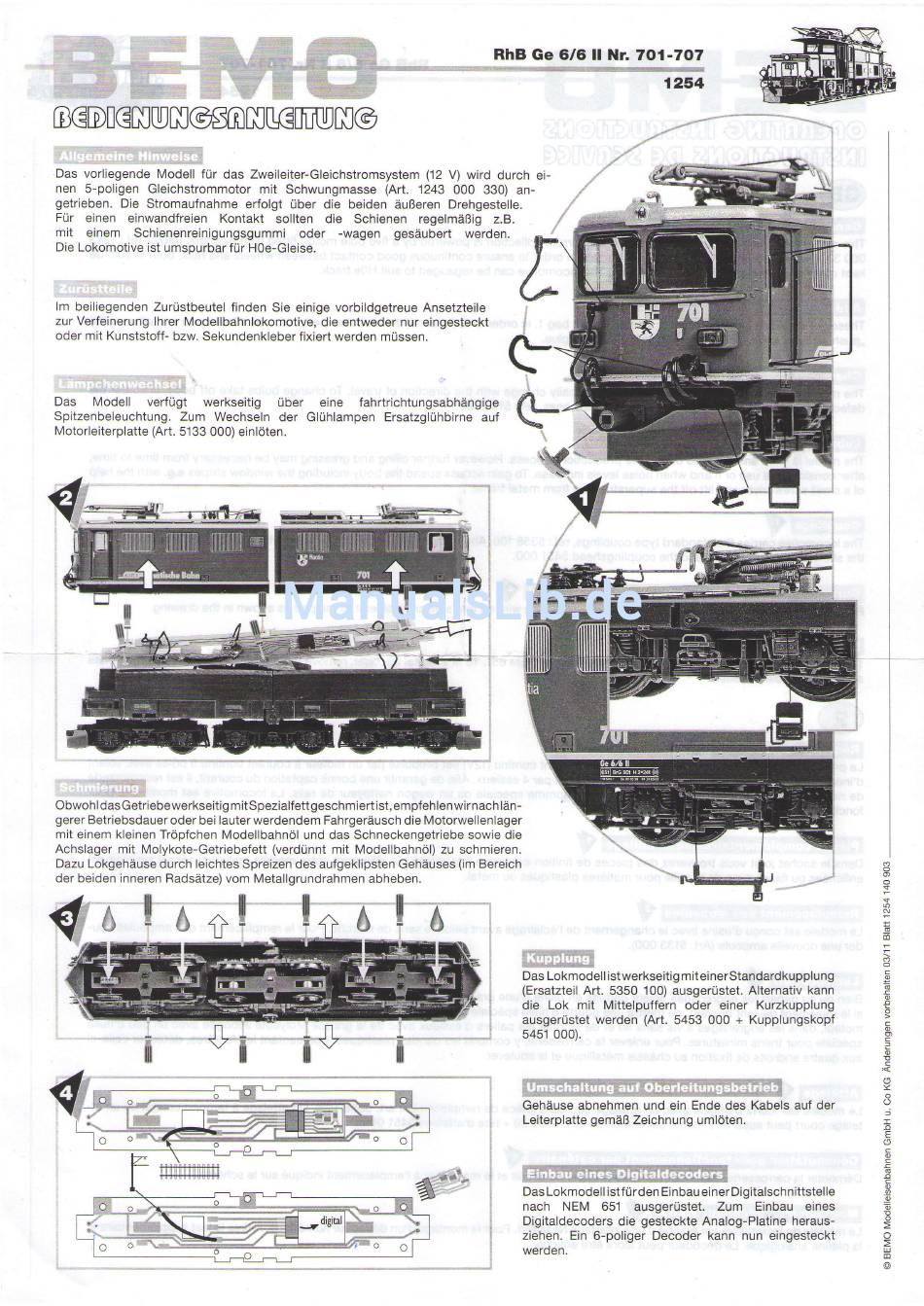

Bemo RhB Ge 6/6 ll Bedienungsanleitung

RhB Ge 6/6 ll Nr. 7O1-7O7
Das vorliegende Modell für das Zweileiter-Gleichstromsystem
(12 V) wird durch ei-
nen s-poligen Gleichstrommotor mit Schwungmasse (Art. 1243 000 330) an-
getrieben. Die Stromaufnahme erfolgt über die beiden äußeren Drehgestelle.
Für einen einwandfreien Kontakt sollten die Schienen regelmäßig z.B.
mit einem Schienenreinigungsgummi oder -wagen gesäubert werden.
Die Lokomotive ist umspurbar für HOe-Gleise.
F
lm beiliegenden Zurüstbeutel finden Sie einige vorbildgetreue Ansetzteile
zur Verfeinerung lhrer Modellbahnlokomotive, die entweder nur eingesteckt
oder mit Kunststoff- bzw. Sekundenkleber fixiert werden müssen.
Das Modell verfügt werkseitig über
eine fahrtrichtungsabhängige
Spitzenbeleuchtung. Zum Wechseln der Glühlampen Ersatzglühbirne auf
Motorleiterplatte (Art. 5133 000) einlöten.
. , . -:.:iltirtlltll
, :-,',ri;xi-il|
ObwohldasGetriebewerkseitig mitSpezialfettgeschmiert ist, empfehlen wirnach län-
gerer Betriebsdauer oder bei lauter werdendem Fahrgeräusch die Motorwellenlager
mit einem kleinen Tröpfchen Modellbahnöl und das Schneckengetriebe sowie die
Achslager mit Molykote-Getriebefett (verdünnt mit Modellbahnöl) zu schmieren.
Dazu Lokgehäuse durch leichtes Spreizen des aufgeklipsten Gehäuses (im Bereich
der beiden inneren Radsätze) vom Metallgrundrahmen abheben.
/
a
:
q-
i
G-
\c
I i ' i i . : .
r
,*{4 {#,€r+
Das Lokmodell istwerkseitig miteinerStandardkupplung
(Ersatzteil Art. 5350 100) ausgerüstet. Alternativ kann
die Lok mit Mittelpuffern oder einer Kurzkupplung
ausgerüstet werden (Art. 5453 000 + Kupplungskopf
5451 000).
t'"------:i:Effimte@ff'ffi=B
.
.-_.+;,+++g;;.. .i+.
.:.+kEF+r+
.€ig+:eia.€
Gehäuse abnehmen und ein Ende des Kabels auf der
Leiterplatte gemäß Zeichnung umlöten.
-@
'
-d-#*f;^{-Eir
s;4;**6eäg
Das Lokmodell istf ürden Einbau einer Digitalschnittstelle
nach NEM 651 ausgerüstet. Zum Einbau eines
Digitaldecoders die gesteckte Analog-Platine heraus-
ziehen. Ein 6-poliger Decoder kann nun eingesteckt
weroen.
