Montageanleitung Wandstecker und -steckdosen,
Anbaustecker und -steckdosen QUICK-CONNECT
(16/32 A)

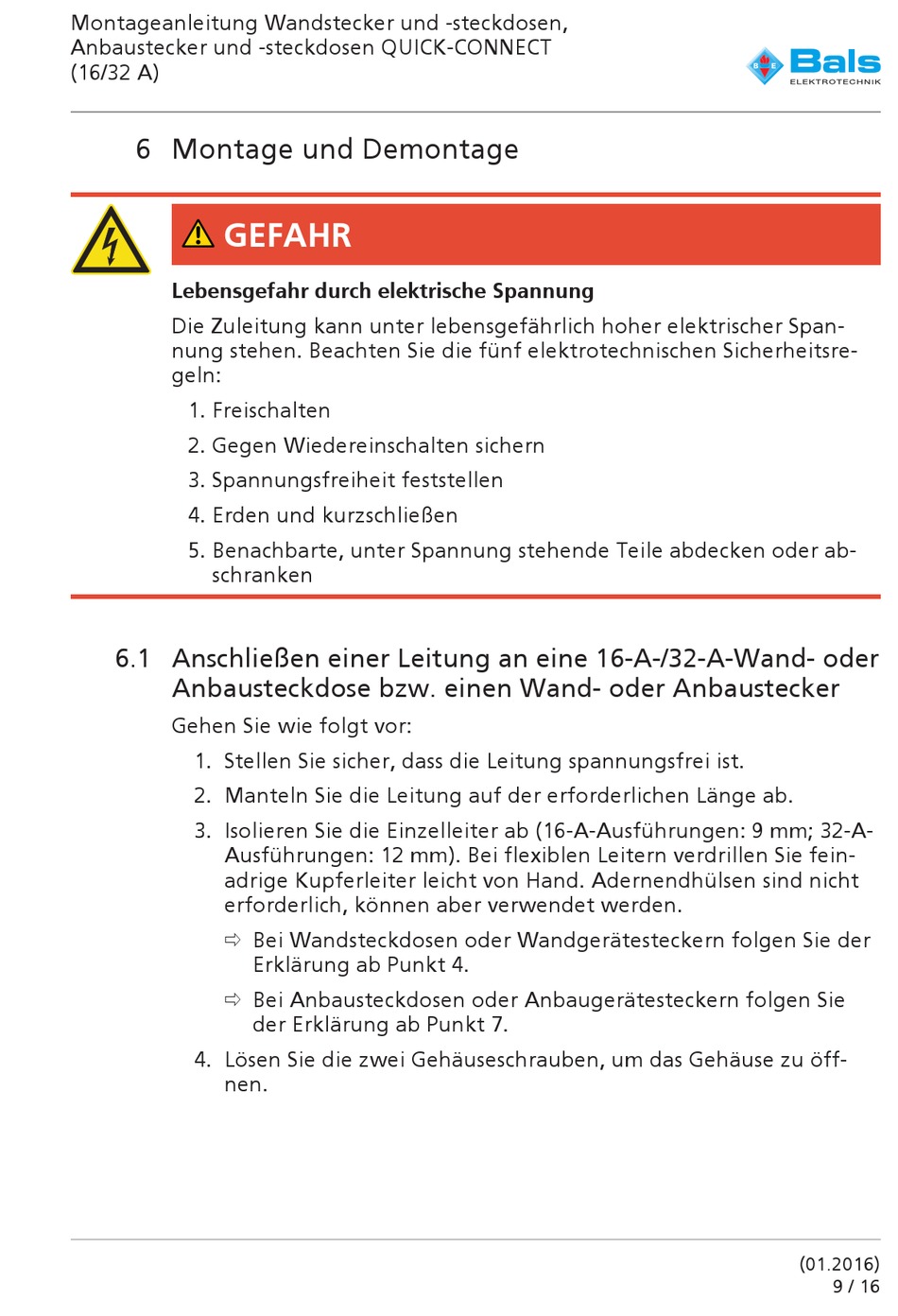

6 Montage und Demontage
GEFAHR
Lebensgefahr durch elektrische Spannung
Die Zuleitung kann unter lebensgefährlich hoher elektrischer Span-
nung stehen. Beachten Sie die fünf elektrotechnischen Sicherheitsre-
geln:
1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
4. Erden und kurzschließen
5. Benachbarte, unter Spannung stehende Teile abdecken oder ab-
schranken
6.1 Anschließen einer Leitung an eine 16-A-/32-A-Wand- oder
Anbausteckdose bzw. einen Wand- oder Anbaustecker
Gehen Sie wie folgt vor:
1. Stellen Sie sicher, dass die Leitung spannungsfrei ist.
2. Manteln Sie die Leitung auf der erforderlichen Länge ab.
3. Isolieren Sie die Einzelleiter ab (16-A-Ausführungen: 9 mm; 32-A-
Ausführungen: 12 mm). Bei flexiblen Leitern verdrillen Sie fein-
adrige Kupferleiter leicht von Hand. Adernendhülsen sind nicht
erforderlich, können aber verwendet werden.
ð Bei Wandsteckdosen oder Wandgerätesteckern folgen Sie der
ð Bei Anbausteckdosen oder Anbaugerätesteckern folgen Sie
4. Lösen Sie die zwei Gehäuseschrauben, um das Gehäuse zu öff-
nen.
Erklärung ab Punkt 4.
der Erklärung ab Punkt 7.
(01.2016)
9 / 16
