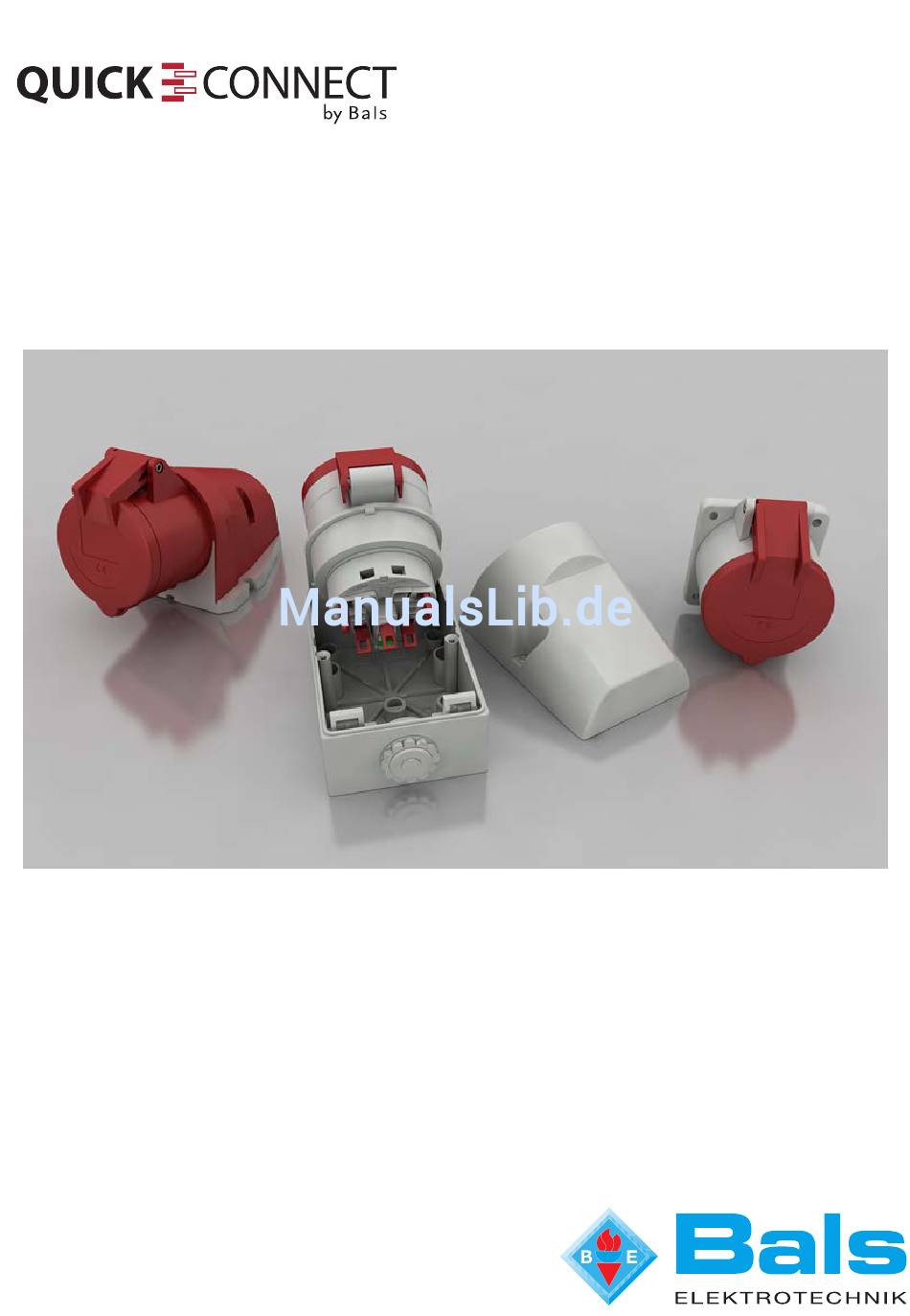

- Seite 1 Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) Ausgabe 01.2016 2016-03-16...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) Inhaltsverzeichnis 1 Zu dieser Anleitung ..................... 3 Struktur der Warnhinweise................ 3 Verwendete Symbole ................. 4 Verwendete Signalwörter ................ 4 2 Bestimmungsgemäßer Gebrauch ............... 5 3 Allgemeine Sicherheitshinweise ................ 6 4 Verpackung, Transport und Lagerung ............... 7 Verpackung .................... -
Seite 3: Zu Dieser Anleitung
(16/32 A) 1 Zu dieser Anleitung Diese Anleitung – beschreibt die Montage und die Demontage von Steckvorrichtun- gen des Systems QUICK-CONNECT von Bals Elektrotechnik GmbH & Co. KG – ist Bestandteil des Produkts und ist während der Lebensdauer des Produkts aufzubewahren –... -
Seite 4: Verwendete Symbole
Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 1.2 Verwendete Symbole Generelle Warnung vor einer Gefahrenstelle Warnung vor gefährlicher elektrischer Spannung Hinweis 1.3 Verwendete Signalwörter Alle Warnhinweise in dieser Anleitung sind deutlich hervorgehoben. Bei Warnhinweisen werden folgende Signalwörter verwendet: GEFAHR Warnt vor Gefahren, die zu ernsthaften Verletzungen oder zum Tod führen, wenn die Anweisungen nicht befolgt werden. -
Seite 5: Bestimmungsgemäßer Gebrauch
Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 2 Bestimmungsgemäßer Gebrauch Das System QUICK-CONNECT wird als schraublose Schnellanschluss- technik, basierend auf dem Käfigzugfeder-Prinzip in elektrischen Steckvorrichtungen eingesetzt. Steckvorrichtungen mit QUICK-CONNECT sind für den professionellen Einsatz konstruiert. Die Installation und der Festanschluss an das Ver- sorgungsnetz darf nur von ausgebildetem Fachpersonal durchgeführt werden. -
Seite 6: Allgemeine Sicherheitshinweise
Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 3 Allgemeine Sicherheitshinweise – Eine sichere Nutzung ist nur bei vollständiger Beachtung dieser Anleitung gewährleistet. – Lesen Sie vor der Montage, Inbetriebnahme oder Bedienung diese Anleitung gründlich durch. – Die Steckvorrichtung muss von qualifiziertem Fachpersonal ord- nungsgemäß... -
Seite 7: Verpackung, Transport Und Lagerung
Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 4 Verpackung, Transport und Lagerung 4.1 Verpackung Verpackungsmaterialien sind wertvolle Rohstoffe und können wieder- verwertet werden. Führen Sie deshalb die Verpackungsmaterialien dem Verwertungskreislauf zu. Wenn dies nicht möglich ist, entsorgen Sie die Verpackungsmaterialien entsprechend den geltenden örtlichen Vorschriften. -
Seite 8: Aufbau
32 A 2,5 mm ... 10 mm Technische Daten Die spezifischen technischen Daten der Wand- und Anbausteckdosen bzw., -stecker hängen von der Ausführung ab. Sie finden sie in unse- rem Katalog oder auf unserer Webseite http://www.bals.com. (01.2016) 8 / 16... -
Seite 9: Montage Und Demontage
Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 6 Montage und Demontage GEFAHR Lebensgefahr durch elektrische Spannung Die Zuleitung kann unter lebensgefährlich hoher elektrischer Span- nung stehen. Beachten Sie die fünf elektrotechnischen Sicherheitsre- geln: 1. Freischalten 2. Gegen Wiedereinschalten sichern 3. - Seite 10 Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 5. Befestigen Sie das Gehäuseunterteil mit dem für die Anwendung geeigneten Befestigungsmaterial an der Wand. 6. Schieben Sie die Leitung durch den Verschlussstopfen (4) in das Gehäuse. Öffnen Sie den Verschlussstopfen nur so groß als nötig, damit dieser noch abdichtet.
- Seite 11 Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 7. Die Klemmen sind im Auslieferungszustand offen. Führen Sie die blanken Einzelleiter in die Öffnung neben dem Kontaktschieber (6) ein und drücken Sie den Kontaktschieber (5) in Pfeilrichtung zur Seite. Der Kontaktschieber rastet ein und fixiert dadurch den Einzelleiter.
-
Seite 12: Trennen Einer Leitung Von Einer 16-A-/32-A-Wand- Oder Anbausteckdose Bzw. Von Einem Wand- Oder Anbaustecker
Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 6.2 Trennen einer Leitung von einer 16-A-/32-A-Wand- oder Anbausteckdose bzw. von einem Wand- oder Anbaustecker 1. Stellen Sie sicher, dass die Leitung spannungsfrei ist. 2. Bei Wandsteckdosen- und steckern: Lösen Sie die zwei Gehäuse- schrauben, um das Gehäuse zu öffnen. - Seite 13 Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 3. Öffnen Sie die Kontaktschieber (5) durch Aufhebeln mit einem Schraubendreher und ziehen Sie die Einzelleiter aus den Klem- men. 4. Bei Wandsteckdosen- und steckern: Ziehen Sie die Leitung aus dem Gehäuse und aus dem Verschlussstopfen (4).
- Seite 14 Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 5. Schrauben Sie den Deckel auf das Gehäuse (Wandvarianten). (01.2016) 14 / 16...
-
Seite 15: Außerbetriebnahme Und Entsorgung
Montageanleitung Wandstecker und -steckdosen, Anbaustecker und -steckdosen QUICK-CONNECT (16/32 A) 7 Außerbetriebnahme und Entsorgung Führen Sie das ausgediente Produkt dem Recycling oder der ordnungs- gemäßen Entsorgung zu. Beachten Sie dabei stets die örtlichen Vor- schriften. Das Produkt gehört nicht in den Hausmüll. Mit einer ordnungsgemä- ßen Entsorgung werden Umweltschäden und eine Gefährdung der persönlichen Gesundheit vermieden. - Seite 16 Tel.: 0 27 23 / 7 71-0 Fax: 0 27 23 / 7 71-1 77 E-Mail: info@bals.com Weitergabe an Dritte nur mit Genehmigung der Fa. Bals Elektro- technik GmbH & Co. KG. Alle Rechte vorbehalten. Nur gültig zum Zeitpunkt des Ausdrucks. Bei Wiederverwendung aktualisieren.
