Montageanleitung Wandstecker und -steckdosen,
Anbaustecker und -steckdosen QUICK-CONNECT
(16/32 A)

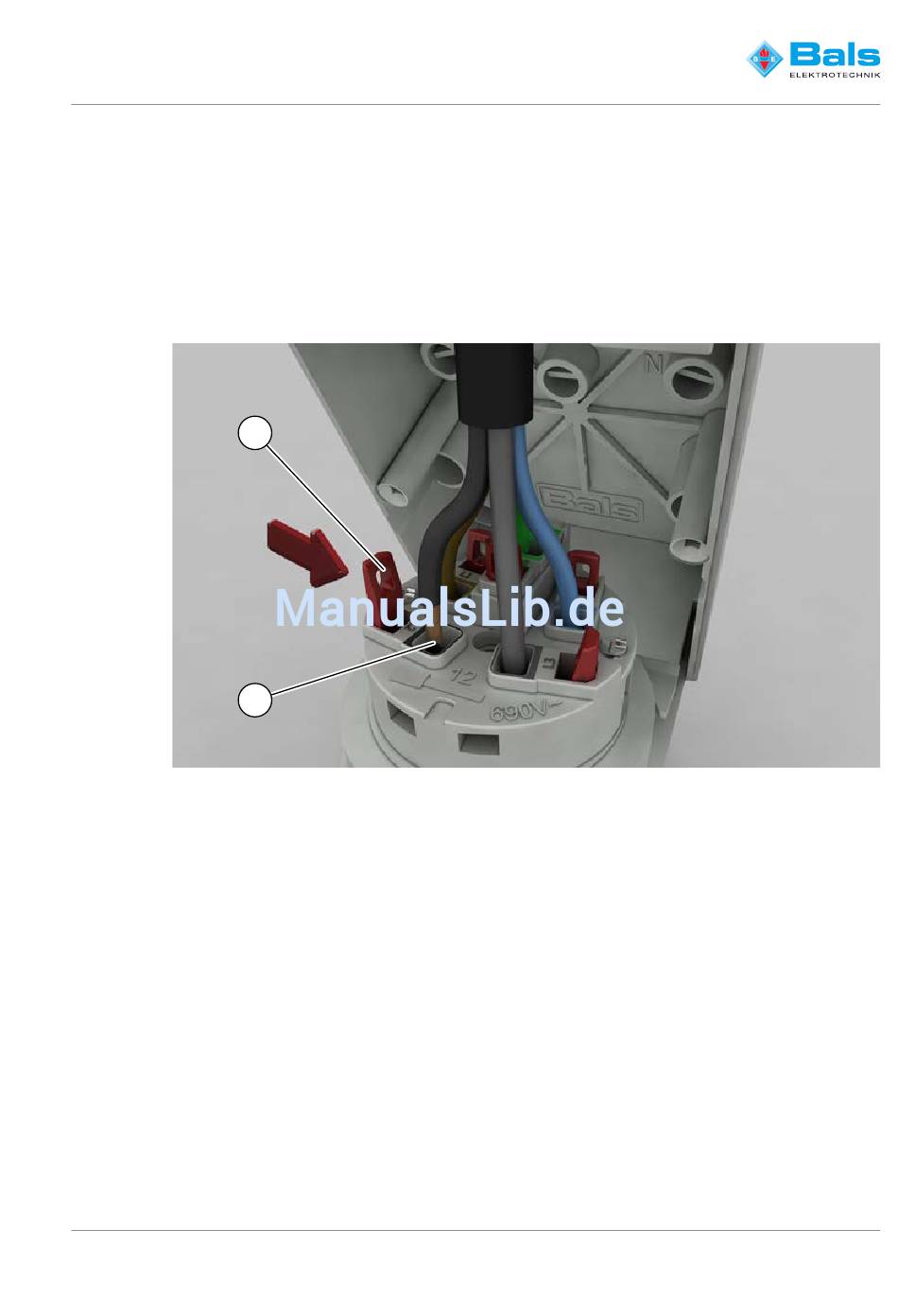

7. Die Klemmen sind im Auslieferungszustand offen. Führen Sie die
blanken Einzelleiter in die Öffnung neben dem Kontaktschieber
(6) ein und drücken Sie den Kontaktschieber (5) in Pfeilrichtung
zur Seite. Der Kontaktschieber rastet ein und fixiert dadurch den
Einzelleiter. Achten Sie darauf, dass nur der blanke Einzelleiter
(ohne Isolierung) geklemmt wird. Beachten Sie die Kennzeich-
nung der Klemmen und stellen Sie sicher, dass die Zuordnung der
Einzelleiter zu den Klemmen korrekt ist.
8. Prüfen Sie durch leichtes Ziehen, ob die Einzelleiter fest sitzen.
Sollte das nicht der Fall sein, öffnen Sie die Klemme und wieder-
holen Sie den vorhergehenden Schritt.
9. Bei Wandsteckdosen und -steckern: Ziehen Sie die Kabelver-
schraubung fest.
10. Verschrauben Sie das Gehäuse mit dem Anbaugerät (Anbauvari-
anten) bzw. schrauben Sie den Deckel auf das Gehäuse (Wandva-
rianten). HINWEIS! Beachten Sie bei den Anbauvarianten die
Dichtung und bei den Wandvarianten, dass Sie den Einsatz mit
den Anschlüssen korrekt in das Gehäuseunterteil einsetzen!
