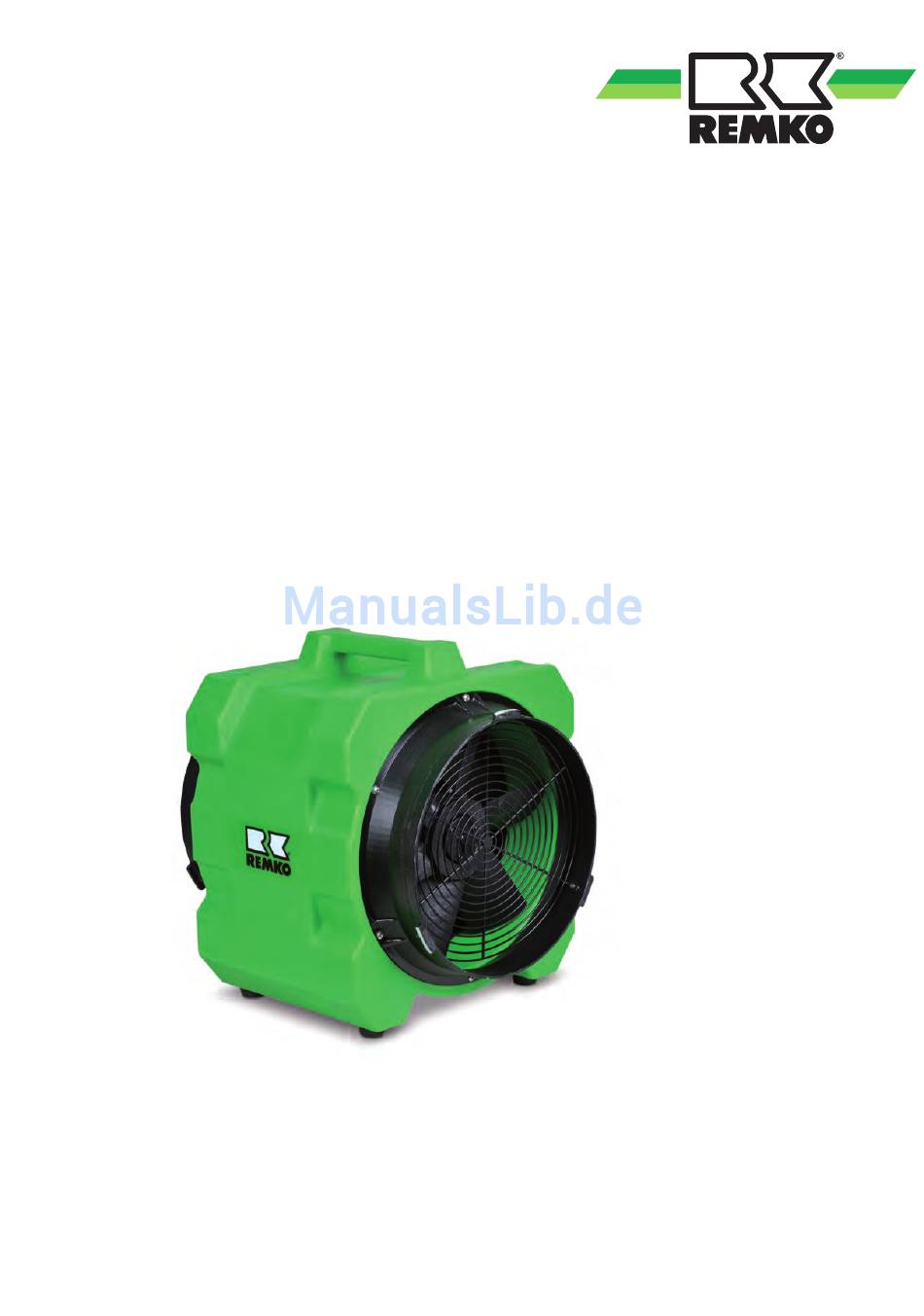

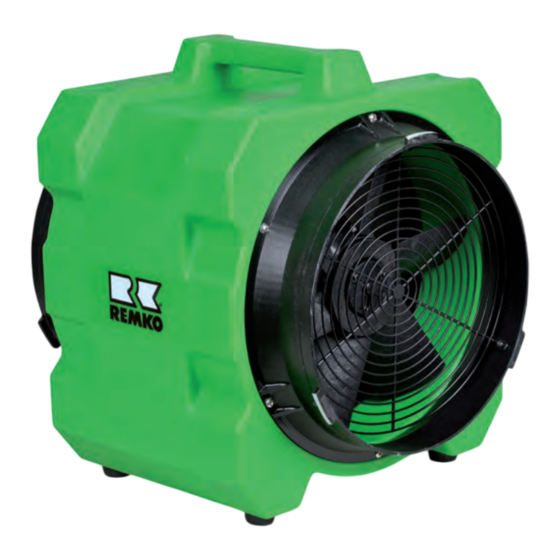

- Seite 1 Betriebsanleitung REMKO RAV 35 Hochleistungsventilatoren für den Bau- und Sanierungsbereich Vor Beginn aller Arbeiten Anleitung lesen! 0190-2018-07 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originalbetriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO RAV Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Die Geräte dürfen nicht in feuer-und explosi- onsgefährdeter Umgebung aufgestellt und der Sicherheitshinweise betrieben werden. Die Nichtbeachtung der Sicherheitshinweise kann Die Geräte dürfen nicht in öl-, schwefel-, chlor-, sowohl eine Gefährdung für Personen als auch für oder salzhaltiger Atmosphäre aufgestellt und die Umwelt und Geräte zur Folge haben. -
Seite 6: Sicherheitshinweise Für Montage-, Wartungs- Und Inspektionsarbeiten
Inbetriebnahme die dem Gerät beigefügte qualifizierte Person ersetzt werden, um Gefähr- „Gewährleistungsurkunde” vollständig ausgefüllt dungen zu vermeiden. an die REMKO GmbH & Co. KG zurückgesandt Die Geräte oder Komponenten sind keiner hat. Die Gewährleistungsbedingungen sind in den mechanischen Belastung, extremen Wasser- „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Umweltschutz Und Recycling
1.12 Umweltschutz und Recycling Entsorgung der Verpackung Alle Produkte werden für den Transport sorgfältig in umweltfreundlichen Materialien verpackt. Leisten Sie einen wertvollen Beitrag zur Abfallver- minderung und Erhaltung von Rohstoffen und ent- sorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen. Entsorgung der Geräte und Komponenten Bei der Fertigung der Geräte und Komponenten werden ausschließlich recyclebare Materialien ver-... -
Seite 8: Technische Daten
REMKO RAV Technische Daten 2.1 Gerätedaten Gerätetyp RAV 35 Ausführung Axialventilator Luftleistung 2-stufig 1350/2900 Pressung max. Elektrischer Anschluss V/~/Hz 230/1~/50 Leistungsaufnahme max. Absicherung bauseits Stromaufnahme max. Schalldruckpegel 5m *) dB(A) Fördermitteltemperatur max. °C Schlauchanschluss Ø Schlauchlänge max. Abmessungen H/B/T 440/380/420 Gewicht EDV-Nr.:... -
Seite 9: Kennlinien
2.2 Kennlinien 1000 1500 2000 2500 3000 3500 Abb. 1: Kennlinien 1: Druckaufbau [Pa] 2: Volumenstrom [m A: Kennlinie der kleinen Stufe B: Kennlinie der großen Stufe Messung durchgeführt gemäß DIN EN ISO 5801 – Prüfanordnung Kategorie B. Gerätebeschreibung Das Gerät ist mit einem 2-stufigen Hochleistungs- Axialventilator, Betriebsstundenzähler, Motor- Die Kombination aus leistungsstarkem Axial-Venti- schutzschalter und Netzkabel mit 230 V Schuko-... -
Seite 10: Elektrischer Anschluss
REMKO RAV Elektrischer Anschluss Inbetriebnahme Der 230V Elektroanschluss erfolgt über ein Vor der Erstinbetriebnahme angebautes Netzkabel mit Schutzkontaktste- Die korrekte Geräteaufstellung und Montage cker. des evtl. verwendetem Zubehör ist zu über- Den Netzstecker mit einer ordnungsgemäßig prüfen. installierten und ausreichend abgesicherten Netzsteckdose verbinden. -
Seite 11: Motorschutzschalter
Motorschutzschalter Außerbetriebnahme Das Gerät ist mit einem Motorschutzschalter (MS) Den Betriebsschalter in die Position „0“ ausgerüstet, der bei Überlastung des Elektromo- schalten. tors die Spannungsversorgung unterbricht, und Evtl. den Zählerstand des Betriebsstundenzäh- das Gerät elektroseitig verriegelt. Die Entriegelung lers ablesen. (Reset) des MS erfolgt manuell. -
Seite 12: Pflege Und Wartung
REMKO RAV Pflege und Wartung Allgemeine Hinweise Die regelmäßige Pflege und Wartung ist die Grundvoraussetzung für eine lange Lebens- dauer und einen störungsfreien Gerätebetrieb. Die Geräte sind im Normalbetrieb nahezu war- tungsfrei. Entsprechend den jeweiligen Einsatzbe- dingungen sollten sie jedoch um einen durchgeh- enden störungsfreien Betrieb zu gewährleisten,... -
Seite 13: Gerätedarstellung Und Ersatzteile
Gerätedarstellung und Ersatzteile 9.1 Gerätedarstellung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. 9.2 Ersatzteilliste Bezeichnung EDV-Nr. Netzkabel mit Stecker 1113049 Kabelverschraubung 1122990 Metallgitter 1122991 Schlauchanschlussstutzen 1122992 Ventilatorgehäuse 1113039 Bedienpanel 1122995 Betriebsstundenzähler 1113048 Resetknopf 1122997 Kondensator 12 µF 1122998 Kondensator 5 µF 1122999... -
Seite 14: Index
REMKO RAV Index Außerbetriebnahme ..... . 11 Sicherheit Allgemeines ......4 Eigenmächtige Ersatzteilherstellung . - Seite 16 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
