4) Ist die Signalquelle über die Eingänge LINE IN
(7) oder HIGH LEVEL IN (11) angeschlossen,
mit dem Regler CROSSOVER (3) die Grenz-
frequenz des Tiefpassfilters so einstellen,
dass der Subwoofer den Frequenzgang der
anderen Lautsprecher optimal ergänzt . Auf
den Eingang LFE (8) hat dieses Filter keine
Auswirkung .
Wenn erforderlich, die Lautstärkebalance
mit dem Regler VOLUME (2) korrigieren .
5) Bei unterschiedlichen Abständen der Laut-
sprecher zum Hörer kann es zu Phasenaus-
löschungen kommen (bestimmte Frequenzen
werden dadurch leiser) . Zum Ausgleich kann
mithilfe des Schalters PHASE (9) die Phase des
Subwoofersignals umgekehrt werden .
Durch Probieren herausfinden, bei wel-
cher Schalterstellung an der Hörposition
die lauteste Basswiedergabe erreicht wird .
Wenn erforderlich, anschließend die Laut-
stärkebalance mit dem Regler VOLUME (2)
korrigieren .
6) Ist die Stand-by-Automatik deaktiviert
( ☞ Bedienschritt 2), nach dem Gebrauch
den Subwoofer mit dem Schalter POWER
(4) wieder ausschalten .
In jedem Fall empfiehlt es sich, bei län-
geren Nutzungspausen den Subwoofer zur
Vermeidung unnötigen Stromverbrauchs
auszuschalten .

5.1 Schutzschaltungen

Der Verstärker des Subwoofers ist mit Schutz-
schaltungen gegen Überlastung und Überhit-
zung ausgestattet . Leuchtet die Betriebsanzeige
rot, obwohl der Schalter STAND BY (10) in der
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
[dB]

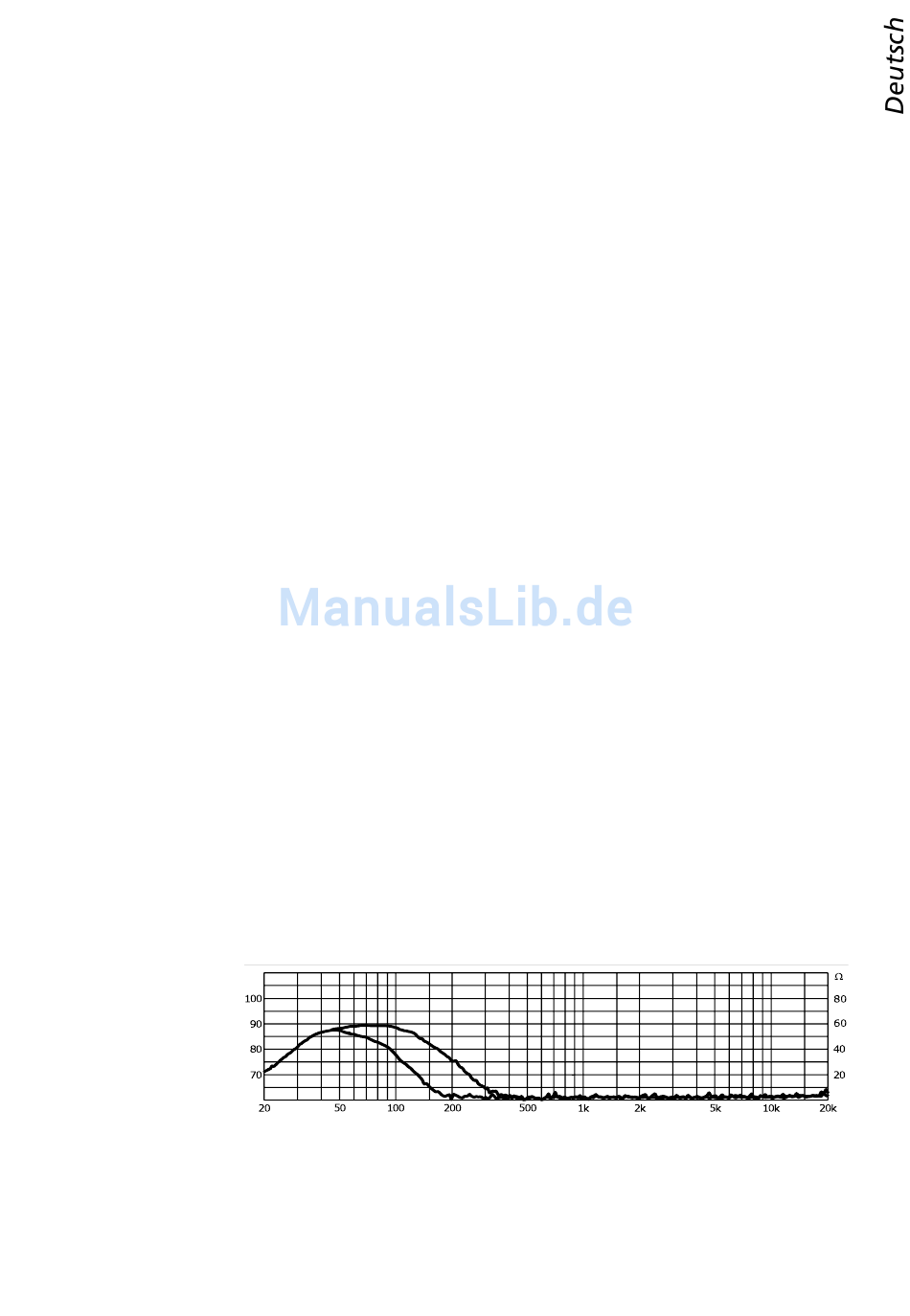

Frequenzgang bei Verwendung der Eingänge LINE IN oder HIGH LEVEL IN
mit minimal und maximal eingestellter Tiefpassfrequenz
Position „ON" steht oder wechselt die Farbe
der Betriebsanzeige während des Betriebs trotz
eines ausreichenden Signals auf Rot, ist eine
Schutzschaltung aktiv . In diesem Fall muss der
Subwoofer ausgeschaltet und die Fehlerursache
behoben werden .

6 Technische Daten

Frequenzbereich: . . . . . .
Verstärkerleistung
Sinusleistung: . . . . . . . . 120 W
Maximale Leistung: . . . 200 W
Lautsprecher-
Kennschalldruck: . . . . . . . 88 dB (1 W/1 m)
Max . Schalldruck: . . . . . . 108 dB
Eingänge (Empfindlichkeit, Impedanz, Anschluss)
LINE IN: . . . . . . . . . . . . 150 mV, 24 kΩ, Cinch
LFE: . . . . . . . . . . . . . . . 55 mV, 16 kΩ, Cinch
HIGH LEVEL IN: . . . . . . . 2,3 V, 440 Ω,
Stromversorgung: . . . . . . 230 V/ 50 Hz
Leistungsaufnahme: . . . . max . 240 VA
Einsatztemperatur: . . . . . 0 – 40 °C
Abmessungen
(B × H × T): . . . . . . . . . . . 330 × 360 × 360 mm
Gewicht: . . . . . . . . . . . . . 13 kg
Änderungen vorbehalten .
INTERNATIONAL GmbH & Co. KG geschützt.
®
☞ Diagramm unten
