con il regolatore CROSSOVER (3) impostare la
frequenza di taglio del passa-basso in modo
che il subwoofer completi in modo ottimale
la risposta in frequenza degli altri altoparlanti .
Questo filtro non influenza l'ingresso LFE (8) .
Se necessario, correggere il bilanciamento
del volume con il regolatore VOLUME (2) .
5) In caso di distanze differenti degli altoparlanti
dall'ascoltatore, si possono manifestare delle
cancellazioni di fasi (determinate frequenze
diventano più deboli) . Per compensare que-
sto effetto, con il commutatore PHASE (9)
è possibile invertire la fase del segnale del
subwoofer .
Con delle prove pratiche si può compren-
dere con quale posizione del commutatore
si ottiene la migliore riproduzione dei bassi
al posto dell'ascoltatore . Se necessario, cor-
reggere successivamente il bilanciamento del
volume con il regolatore VOLUME (2) .
6) Se lo stand-by automatico è disattivato
( ☞ punto 2), dopo l'uso spegnere il sub-
woofer con l'interruttore POWER (4) .
In ogni caso è consigliabile spegnere il
subwoofer quando non è usato per un certo
periodo per evitare consumi inutili di energia
elettrica .

5.1 Circuiti di protezione

L'amplificatore del subwoofer è equipaggiato
con circuiti di protezione contro sovraccarico e
surriscaldamento . Se la spia di funzionamento
si accende di rosso nonostante il commuta-
tore STAND BY (10) si trovi in posizione "ON",
La MONACOR INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma
®
delle presenti istruzioni per l'uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.
[dB]

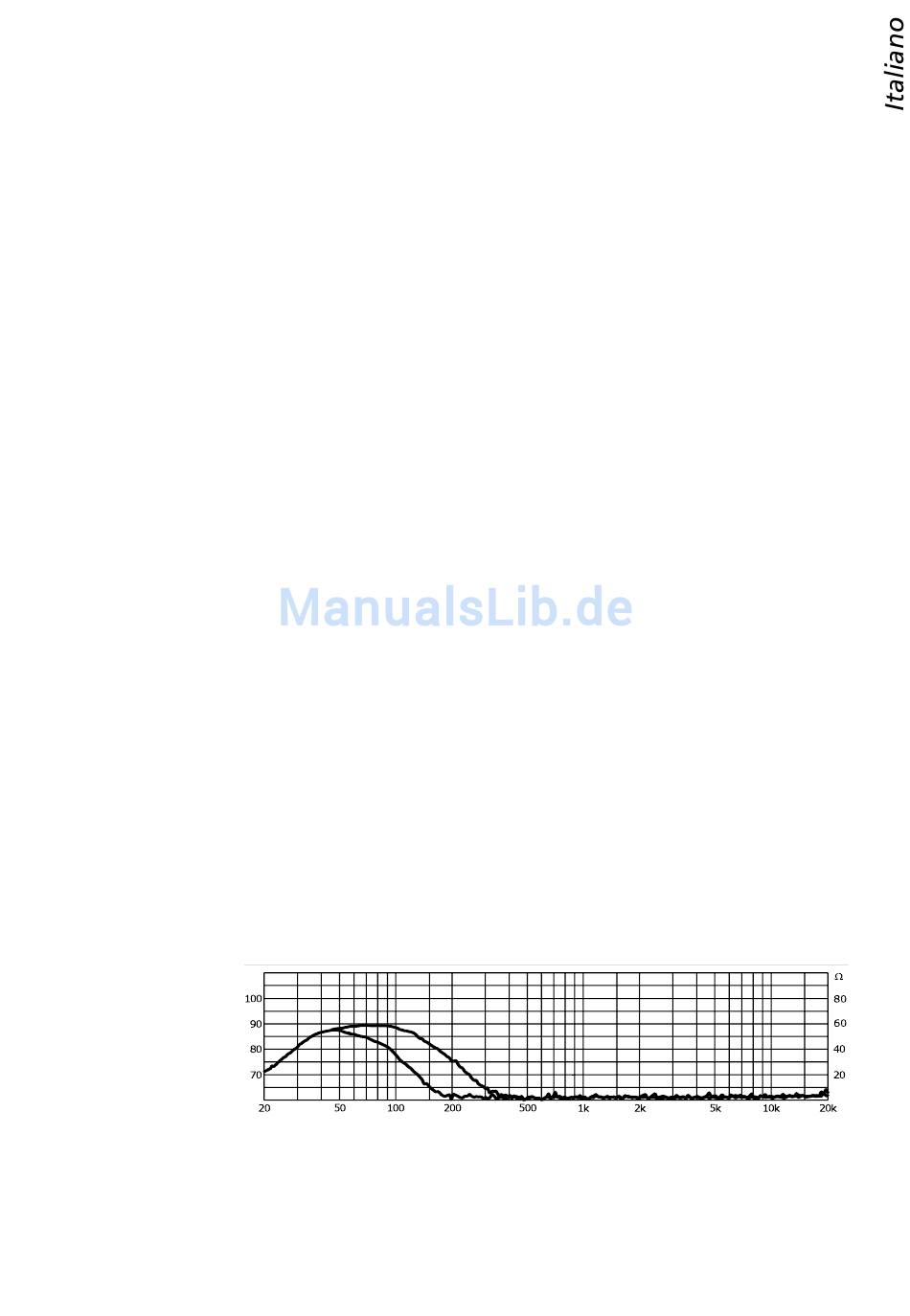

Riposta in frequenza con gli ingressi LINE IN o HIGH LEVEL IN
con frequenza di taglio regolata sul minimo e sul massimo
oppure se durante il funzionamento il colore
della spia di funzionamento diventa rosso alla
presenza di un segnale sufficientemente po-
tente, significa che un circuito di protezione è
attivo . In questo caso occorre spegnere il subwo-
ofer e eliminare il guasto .

6 Dati tecnici

Banda passante : . . . . . . .
Potenza dell'amplificatore
Potenza RMS: . . . . . . . . 120 W
Potenza max . . . . . . . . . 200 W
Sensibilità
dell'altoparlante: . . . . . . . 88 dB (1 W/ 1 m)
Pressione sonora max .: . . 108 dB
Ingressi (sensibilità, impedenza, contatto)
LINE IN: . . . . . . . . . . . . 150 mV, 24 kΩ, RCA
LFE: . . . . . . . . . . . . . . . 55 mV, 16 kΩ, RCA
HIGH LEVEL IN: . . . . . . 2,3 V, 440 Ω,
Alimentazione: . . . . . . . . 230 V/ 50 Hz
Potenza assorbita: . . . . . . max . 240 VA
Temperatura d'esercizio: . 0 – 40 °C
Dimensioni (l × h × p): . . 330 × 360 × 360 mm
Peso: . . . . . . . . . . . . . . . . 13 kg
Con riserva di modifiche tecniche .
☞ vedere il dia-
gramma in fondo
morsetto a vite con
presa a banana 4 mm
[Hz]
