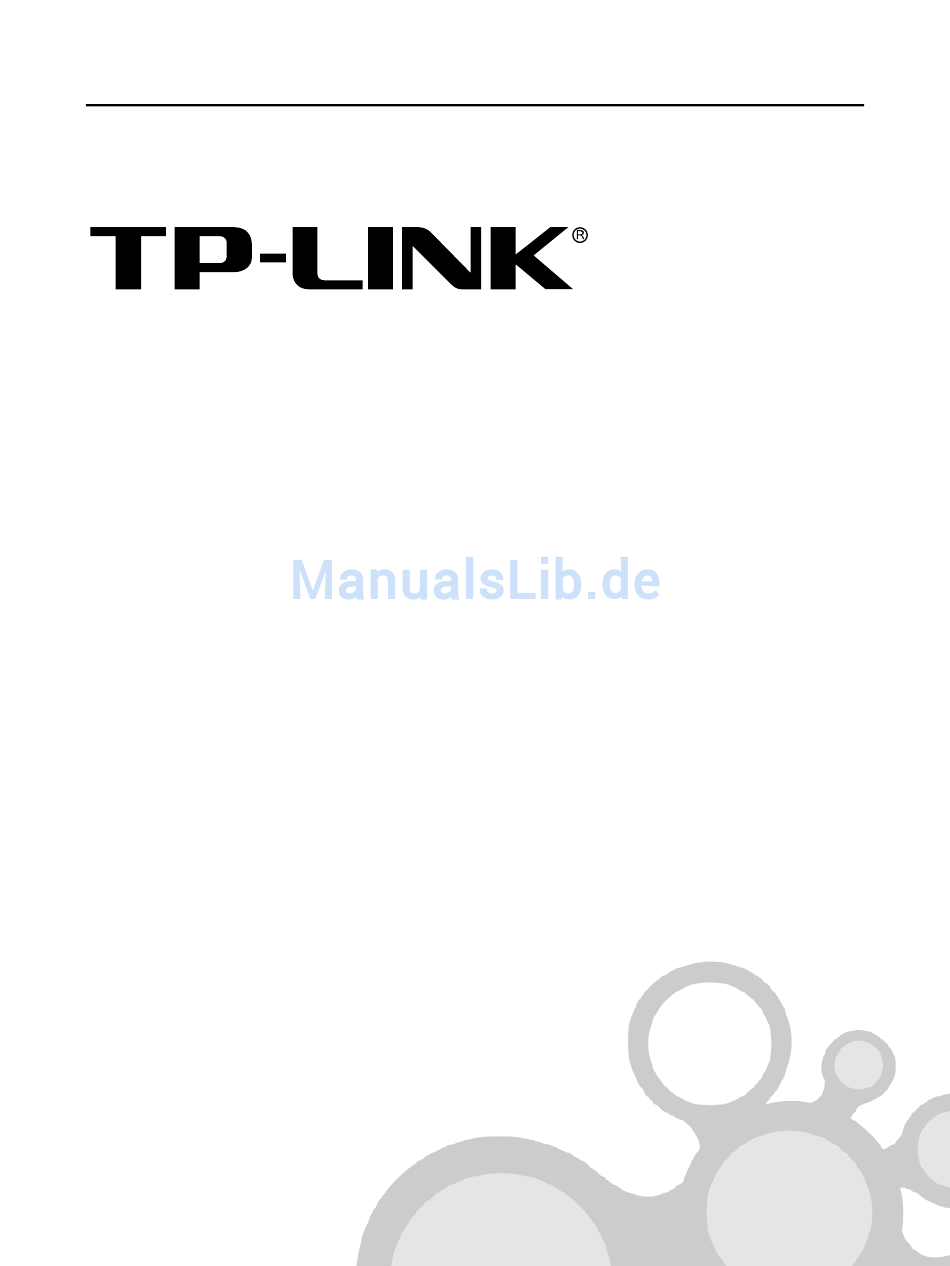

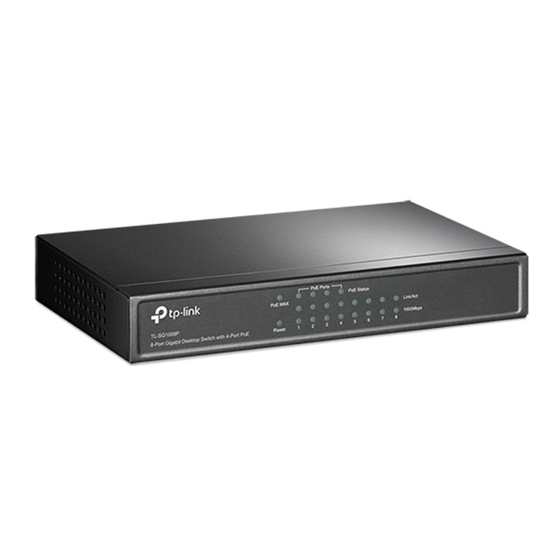

- Seite 1 Benutzerhandbuch TL-SF1008P 8-Port-10/100M-Desktop-PoE-Switch...
- Seite 2 COPYRIGHT & HANDELSMARKEN Diese Spezifikationen können kurzfristigen Änderungen unterliegen. ist eine registrierte Handelsmarke von TP-LINK TECHNOLOGIES CO., LTD. Andere Marken und Produktnamen sind Handelsmarken oder registrierte Handelsmarken ihrer entsprechenden Rechteinhaber. Weder diese Spezifikationen noch Teile davon dürfen ohne Genehmigung von TP-LINK TECHNOLOGIES CO., LTD in irgendeiner Form oder auf irgendwelche Art und Weise kopiert oder für jegliche Zwecke der Übersetzung, Umwandlung oder...
-
Seite 3: Fcc Statement
FCC-STATEMENT Dieses Gerät wurde getestet und entspricht den Spezifikationen eines B-Klasse-Gerätes laut Teil 15 der FCC-Reglementierung. Diese Spezifikationen sollen gegen schädliche Einwirkungen des Geräts in einer häuslichen Umgebung schützen. Dieses Gerä t erzeugt und benutzt Funksignale und kann, falls es nicht sachgemä... -
Seite 4: Sicherheitshinweise
Dieses Gerät entspricht Teil 15 der FCC-Reglementierung. Der Betrieb unterliegt den folgenden beiden Bedingungen: 1) Das Gerät darf keine schädlichen Interferenzen verursachen. 2) Dieses Gerät muss jegliche eindringende Interferenz tolerieren, einschließlich solcher, die unerwünschtes Verhalten hervorruft. Sä mtliche Änderungen, die nicht ausdrücklich durch die Prüfstelle genehmigt sind, können die Betriebserlaubnis erlö... - Seite 5 einem feuchten Keller oder in der Nähe eines Swimmingpools. Vermeiden Sie es, dieses Produkt während eines Gewitters zu benutzen. Es besteht die Gefahr eines elektrischen Schlages.
-
Seite 6: Inhaltsverzeichnis
INHALTSVERZEICHNIS Verpackungsinhalt ............... 1 Kapitel 1 Einführung ..............1 Produktübersicht ............1 Konvention ..............2 Merkmale ........错误！未定义书签。 Kapitel 2 Installation ..............3 Platzierung des Switches auf dem Tisch ....3 Einschalten ..............4 Kapitel 3 Externe Komponenten ..........5 Vorderseite ........ -
Seite 7: Verpackungsinhalt
Bitte stellen Sie sicher, dass die Verpackung oben stehende Dinge beinhaltet. Ist etwas davon beschädigt oder nicht enthalten, kontaktieren Sie Ihren Händler. Einführung Kapitel 1 Vielen Dank, dass Sie den 8-Port-Desktop-PoE-Switch TL-SF1008P 10/100M gewählt haben. 1.1 Produktübersicht Der 8-Port-Desktop-PoE-Switch TL-SF1008P 10/100M erlaubt nahtlose... -
Seite 8: Konvention
*PD: Ein Gerä t, das vom PSE gespeist wird und somit Energie aufnimmt, z.B. IP-Telefone, WLAN-Accesspoints, IP-Kameras, Hubs, Embedded-Computer usw. 1.2 Konvention Der in diesem Handbuch beschriebene Switch TL-SF1008P steht für den 8-Port-10/100M-Desktop-PoE-Switch TL-SF1008P. 1.3 Merkmale Entspricht Standards IEEE802.3, IEEE802.3u IEEE802.3af. -
Seite 9: Kapitel 2 Installation
Unterstü tzt PoE mit bis zu 15,4W pro PoE-Port Unterstü tzt PoE mit bis zu 53W für alle PoE-Ports Unterstü tzt IEEE802.3af-entsprechende PDs Unterstü tzt IEEE802.3x-Flusskontrolle für Vollduplexmodus und Gegendruck für Halbduplexmodus MAC-Adressentabelle für 1k Einträge mit Auto-Learning und Auto-Aging ... - Seite 10 Switches einführen und dann den Stecker an eine Steckdose anschließen. 3) Stellen Sie sicher, dass um das Gerät herum genügend Platz bleibt, der eine Wärmeabfuhr erlaubt. Bemerkung 1) Bitte keine schweren Gegenstände auf dem Switch abstellen. 2) Stellen Sie sicher, dass der Switch ausgeschaltet ist, bevor Sie die Spannungszufuhr unterbrechen.
-
Seite 11: Einschalten
2.2 Einschalten Der TL-SF1008P darf nur mit Gleichspannung betrieben werden. Nach dem Einschalten wird er sich automatisch initialisieren und die LEDs werden sich wie folgt verhalten: 1) Alle LEDs außer der PoE-LED gehen zunächst gleichzeitig an, dann gehen gleichzeitig die grüne LED „Link/Act“, die grüne LED „100Mbps“... - Seite 12 Folgende LEDs befinden sich auf der Vorderseite des Switches. Name Status Bedeutung Ein (grün) Das Gerät ist eingeschaltet. Power Das Gerät ist ausgeschaltet. Ein PoE-PD ist an den Port Ein (grün) angeschlossen. Es wird erfolgreich gespeist. Es wird zu viel Leistung PoE ports Ein (rot) angefordert.
-
Seite 13: Rückseite
46,2W. Wird ein zusä tzliches 10W-PD an Port 3 angeschlossen, wird das System aufgrund der Überlastung Port 4 die Leistung wegnehmen. Somit bekommen die Ports 1 und 2 weiterhin 15,4W, und Port3 nimmt 10W auf. Port 4 bekommt keine Leistung mehr zugeteilt. 3.2 Rückseite Bild 3-2 Rü ckseite des TL-SF1008P... -
Seite 14: Ethernet Ports (1..8): Neben Den 4 Poe-Ports Ist Der Mit
Switch ü ber diese Ports elektrische Leistung bereit. Die Ports sind dann als RJ45-Ethernet-Ports mit automatischer Abstimmung (10/100Mbps) benutzbar. Der Status kann den LEDs auf der Vorderseite entnommen werden. Ethernet Ports (1..8): Neben den 4 PoE-Ports ist der TL-SF1008P vier weiteren Autoabstimmungs-RJ45-Anschlü ssen ohne PoE-Funktion ausgestattet. -
Seite 15: Anhang A: Spezifikationen
Anhang A: Spezifikationen Allgemein Standards IEEE802.3,IEEE802.3u,IEEE802.3x,IEEE802.3af Topologie Stern Protokoll CSMA/CD Ethernet: 10Mbps (Halbduplex) 20Mbps (Vollduplex) Datenrate Fast Ethernet: 100Mbps (Halbduplex) 200Mbps (Vollduplex) 10Base-T: UTP, Kategorien 3, 4, 5 (maximal 100m) EIA/TIA-568 100Ω STP (maximal 100m) Kabel 100Base-TX: UTP, Kategorien 5, 5e (maximal 100m) EIA/TIA-568 100Ω... - Seite 16 Umgebung Ohne PDs: max. 5,8W Leistungsaufnahme Mit PDs von bis zu 53W angeschlossen: max. 58W Betriebstemperatur 0..40° C (32..104° F) Lagertemperatur -40..70° C (-40..158° F) Luftfeuchtigkeit Betrieb 10%..90% nicht kondensierend Luftfeuchtigkeit in der Lagerung 5%..90% nicht kondensierend...
