Installation

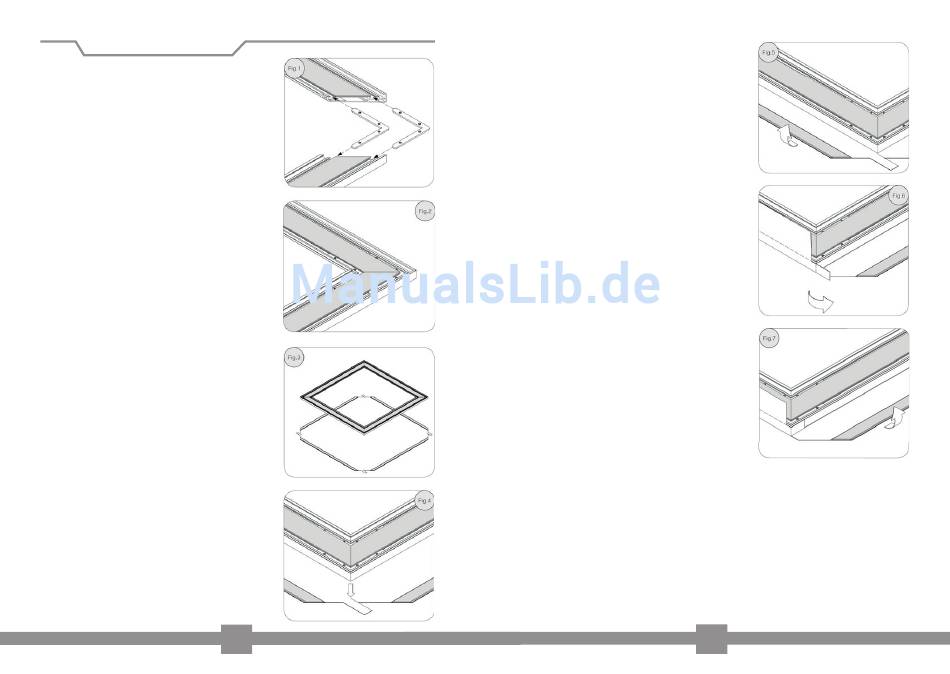

1. Montage des Rahmens
Legen Sie die Rahmenteile (A) mit der flachen
Seite auf den Boden. Legen Sie ein sauberes
und weiches Tuch unter die Rahmenteile, um
Kratzer auf der Oberfläche zu vermeiden.
Verbinden Sie die oberen und unteren
Rahmenteile mit den Ecken (D), um ein Recht-
eck zu erstellen. (Fig.1)
Nachdem die vier Ecken montiert sind, richten
Sie den Rahmen so aus, dass die beiden
Diagonalen die gleiche Länge aufweisen.
Schrauben Sie nun alle Winkel fest. (Fig.2)
2. Montage des Projektionstuchs
Legen Sie das Projektionstuch mit der Projek-
tionsseite (siehe grüner Sticker „Projection
Side") auf einen sauberen Untergrund. Achten
Sie darauf, dass die Oberfläche nicht ver-
schmutzt.
Positionieren Sie den Rahmen mittig mit der
flachen Seite vorsichtig auf das Projektions-
tuch. (Fig.3)
Falls es eine Ultraschallschweißnaht im Be-
trachtungsbereich des Projektionstuchs gibt,
montieren Sie das Tuch bitte so, dass sich diese
Naht in dem oberen Bereich der Leinwand
befindet.
Fixieren Sie nun das Projektionstuch mit den
bereits vormontierten Klettstreifen an dem
Rahmen. (Fig.4)
3
Beginnen Sie an einer horizontalen Seite und
ziehen das Projektionstuch mit dem Klettstrei-
fen auf die Rückseite des Rahmens. Achten Sie
dabei auf eine gute Ausrichtung des Rahmens
und des Projektionstuchs in den Ecken. (Fig.5)
Führen Sie diese Schritte nun auf der gegen-
überliegenden Seite durch und versuchen das
Projektionstuch dabei so weit wie möglich zu
spannen, bevor Sie es mit den Klettstreifen
fixieren.
Legen Sie nun die Ecklasche mit genügend
Spannung an der schmalen Rahmenseite um
(Fig.6) und fixieren die vertikale Seite des
Projektionstuches mit den Klettstreifen an
den Aluminiumrahmen. Wiederholen Sie den
Schritt anschließend auf der gegenüber-
liegenden Seite und spannen Sie dabei das
Projektionstuch dabei so gut wie möglich.
(Fig.7)
3. Wandmontage
Die celexon Expert PureWhite Leinwand ist
mit verschiebbaren Wandmontagewinkeln (B)
ausgestattet, die eine flexible Montage ermög-
lichen. Benutzen Sie bitte zur Befestigung die
beiliegenden Dübel und Schrauben (E).
Die Rahmenleinwand ist mit einer Halterung mittig am unteren Rahmen ausge-
stattet, um die Rechtwinkligkeit zu gewährleisten und dem Herunterfallen bei
unbeabsichtigtem Anheben vorzubeugen.
Der Hersteller garantiert die Rechtwinkligkeit nur, wenn die Leinwand mit allen
Montagewinkeln am oberen und unteren Rand befestigt wurde. Für alle anderen
Befestigungsarten wird keine Garantie und Haftung übernommen.
Bitte prüfen Sie nach der Montage, ob die Leinwand absolut horizontal hängt.
Die Montage ist hiermit abgeschlossen.
