Bei der Installation sind die Vorschriften werden. der DIN 1988, DIN 4753 und DIN 4751 Für die Montage der kompletten zu beachten. Anlage (Viessmann Systemtechnik) sind Montageanleitungen für Die einschlägigen Sicherheits Viessmann Zubehörteile verbindlich bestimmungen der ÖVGW TR Gas (soweit im Lieferumfang vorhanden).
Allgemeine Informationen Über diese Montageanleitung In der Montageanleitung werden folgende Signalworte und Symbole verwendet: Sicherheitshinweis! Kennzeichnet Informationen, deren Beachtung für die Sicherheit von Menschen und Sachwerten notwendig sind. Hinweis! Kennzeichnet Tips und besonders hervorzuhebende ergänzende Informationen. Verweist auf andere zu beachtende Anleitungen.
Montage Anbau vorbereiten 11. Nur bei Neuinstallation und Fern zapfung: Zu und Ablaufleitung wandbündig installieren (G Innengewinde). 12. Doppelnippel als Fixpunkt in Kalt wasserzuleitung einschrauben. 13. Montageschablone am Anbauort ausrichten und prüfen, ob vorhan dene Befestigungsbohrungen genutzt werden können. Nur bei Fernzapfung: Montageschablone mit unterer Öff nung auf den Doppelnippel stecken (Kaltwasserzuleitung ist Fixpunkt).
Montage Wasserseitige Armaturen anbauen Fernzapfung 1. Beide Doppelnippel dichtend ein schrauben (bei Anbau mit Montage rahmen beiliegende längere Doppel nippel verwenden). 2. Kugelabsperrhahn mit Dichtung an Kaltwasserzuleitung schrauben. Sicherung (roter Klebestreifen) von Durchflußbegrenzer und Korbfilter noch nicht entfernen. 3. T Stück mit Dichtung an Warmwas seranschluß...
Seite 8
Montage Wasserseitige Armaturen anbauen (Fortsetzung) Direktzapfung Untertischanbau 1. Rohrbausatz (Zubehör) mit beiliegen den Schellen und Schrauben befesti gen (obere Anschlüsse ca. 80 mm über Oberkante Befestigungsblech). 2. T Stück mit Dichtung an Warmwas seranschluß schrauben. Hinweis! Sicherheitsventil im T Stück nicht ver stellen.

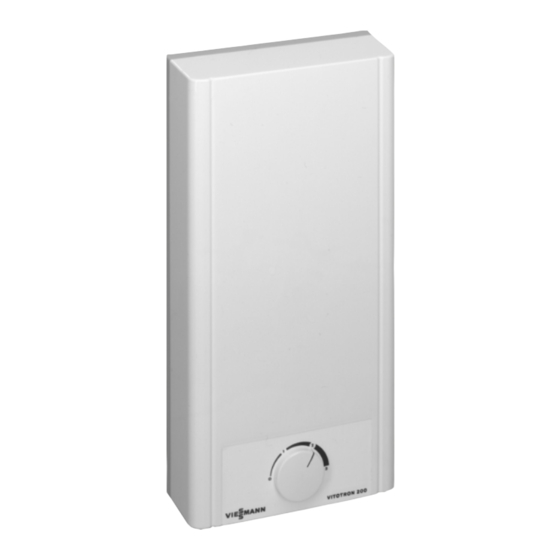

Montage Durchlauferhitzer an der Wand befestigen 1. Befestigungsschraube an Gehäuse unterseite lösen. 2. Deckel abnehmen. 3. Stecker der Sollwertleitung seitlich abziehen. 4. Styroporteile (Transportsicherung) herausnehmen. 5. Bei Direktzapfung: Je nach Anbauart oben oder unten am Gehäuse vorgeprägte Aussparun gen ausschneiden.
Seite 10
Montage Durchlauferhitzer an der Wand befestigen (Fortsetzung) 1. Dichtscheiben (flache Seite zum Gerät) so weit auf Gewindebolzen schrauben, daß sie später zum Gerät hin abdichten (dienen zur Abdichtung und zum Ausgleich). 2. Leitungseinführung oben oder unten ausbrechen. 3. Kunststoffstopfen aus Anschlüssen des Durchlauferhitzers entfernen.
Anschlüsse Wasserseitig anschließen Hinweise! Wird im Wasserleitungsnetz der zul. Betriebsüberdruck von 10 bar überschritten, bei der Installation einen Druckminderer einsetzen. Zusätzlich können in Abhängigkeit vom Überdruck im Leitungsnetz verschiedene Durchflußbegrenzer im Auslaufstutzen der Kaltwasserarmatur eingesetzt werden. Es dürfen nur druckfeste Armaturen installiert werden. Der spezifische Widerstand des Wassers darf den auf dem Typenschild angegebe nen Wert nicht unterschreiten.
Anschlüsse Wasserseitig anschließen (Fortsetzung) Direktzapfung Untertischanbau 1. Roten Klebestreifen von Kugel absperrhahn entfernen. 2. Korbfilter und Durchflußbegrenzer aus Kugelabsperrhahn herausneh men und in Kaltwasserzuleitung des Rohrbausatzes einstecken. 3. Anschlußleitungen mit Dichtungen anschrauben. 4. Verbindungsleitungen der Zapfarma turen anschließen. 5. Absperrventile in der Kaltwasser zuleitung öffnen.
Anschlüsse Elektrischer Anschluß Sicherheitshinweis! Die einschlägigen DIN Normen und VDE Vorschriften (insbesondere die VDE Vor schrift 0100) sowie die Technischen Anschlußbedingungen der örtlichen Energiever sorgungsunternehmen und Wasserwerke beachten. In der Zuleitung für den Durchlauferhitzer muß eine Vorrichtung vorgesehen werden, die gleichzeitig alle Netzleiter mit mindestens 3 mm Kontaktöffnungsweite vom Netz trennt (mit Ausnahme des geerdeten (genullten) Leiters).
Seite 14
Anschlüsse Elektrischer Anschluß (Fortsetzung) Elektrischer Anschluß unten 1. Leitungen aus Netzanschlußklem men der Kontaktschalteinheit lösen. 2. Obere Anschlußklemme losschrau ben und Leitungen abziehen. 3. Anschluß gemäß Abb. herstellen. A Kontaktschalteinheit B Obere Anschlußklemme Elektrischer Anschluß oben Anschluß gemäß Abb. herstellen.
Seite 15
Anschlüsse Elektrischer Anschluß (Fortsetzung) Gehäusedeckel bei Übertischmontage anbauen 1. Prüfen, ob Entriegelungstaster gedrückt ist. 2. Stecker der Sollwertleitung auf- stecken. 3. Gehäusedeckel anbauen. 4. Befestigungsschraube eindrehen. Gehäusedeckel bei Untertischmontage anbauen 1. Prüfen, ob Entriegelungstaster gedrückt ist. 2. Stecker der Sollwertleitung aufstek ken.
Seite 16
