PCE Group PCE-RT1100 Bedienungsanleitung
Verwandte Anleitungen für PCE Group PCE-RT1100
Inhaltszusammenfassung für PCE Group PCE-RT1100

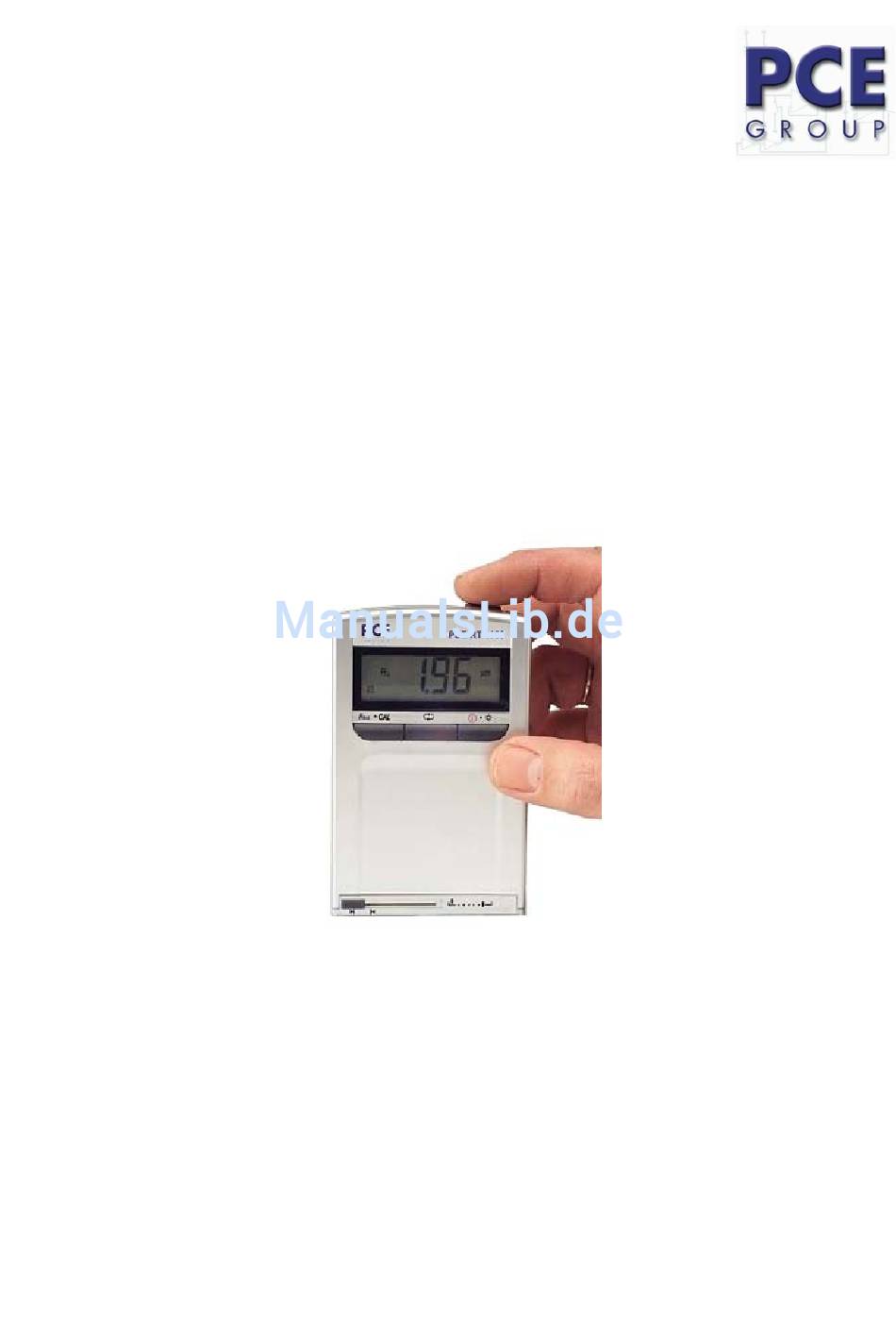

- Seite 1 Im Langel 4 D-59872 Meschede Fon: (49) 0 29 03 976 99 0 Fax: (49) 0 29 03 976 99 29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Rauhigkeitsmessgerät PCE-RT1100...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS ERÄTEBESCHREIBUNG ENUTZERHINWEISE ICHERHEITSHINWEISE NBETRIEBNAME Vorbereitung Gerät einschalten Einstellungen 4.3.1 Einstellen von RA/Rz 4.3.2 Einstellen der Einzelmeßstrecke 4.3.3 Umschaltung µm/µinch Die Messung Ü BERPRÜFUNG DER EßGENAUIGKEIT ALIBRIERUNG Allgemeiner Hinweis zum Kalibrieren Kalibrierung Ra ADEN DER KKUS USTAUSCH DER KKUS USTAUSCH DES EßSENSORS FLEGE UND ARTUNG... -
Seite 3: Gerätebeschreibung
ERÄTEBESCHREIBUNG 2. BENUTZUNGSHINWEISE Das PCE-RT1100 Rauheitsmessgerät nutzt einen piezoelektrischen Sensor, der mit einer Diamantspitze die zu messende Oberfläche feinfühlig abtastet. Es zeichnet sich durch hohe Messgenauigkeit, einen großen Messbereich und eine sichere Handhabung aus. Diese Produktvorteile machen das portable PCE-RT1100 Rauheitsmessgerät einsatzfähig bei der Eingangskontrolle, in der Fertigung und vor Ort auf Metallen und Nicht-Metallen. -
Seite 4: Sicherheitshinweise
3. SICHERHEITSHINWEISE Um den Diamant-Messwertaufnehmer zu schützen, sollte die Schutzkappe bei Nichtgebrauch immer zugeschoben sein. Das Gerät sollte keinen starken Erschütterungen ausgesetzt werden. Die zulässige Lager- und Transporttemperatur sowie die zul. Betriebstemperatur beachten (z. B. Messgerät vor direkter Sonneneinstrahlung schützen). Bei Öffnen des Gerätes, unsachgemäßer Behandlung oder Gewaltanwendung erlöschen Sicherheitsansprüche! 4. -
Seite 5: Einstellen Der Einzelmeßstrecke
Das Gerät mit den Markierungen der Messstrecke vorsichtig auf die zu messende Oberfläche setzen. Drücken Sie die Starttaste oben auf dem Gerät. Vor der Aufnahme eines Messwertes muss mit dem PCE-RT1100 eine "Leermessung" bei aufgesetztem Gerät durchgeführt werden, deren Messwert unberücksichtigt bleibt. -
Seite 6: Kalibrierung
6. KALIBRIERUNG 6.1 ALLGEMEINE HINWEISE ZUR KALIBRIERUNG Das Gerät wurde werkseitig kalibriert. 6.2 KALIBRIERUNG RA (UND RZ) Zur Feinkalibrierung wird das im Lieferumfang enthaltene Rauheitsstandard benutzt. Es sind folgende Schritte durchzuführen: 1) Gerät einschalten. 2) Gerät auf Ra und µm einstellen. 3) Gerät wieder ausschalten. -
Seite 7: Technische Daten
11. Technische Daten Abmessungen : 110mm x 70mm x 24mm Gewicht : 200 g Batterie : 3,6V Li-Ion Akku Maßeinheiten : Ra, Rz Messbereich Ra : 0,05… 10,0 µm Messbereich Rz : 0,1… 50,0 µm Messfläche : eben oder konvex (Wellen, Zylinder) in Nuten>...
