PCE Group PCE-3000 Bedienungsanleitung
Taupunkt-thermo-hygrometer
Quicklinks
www.warensortiment.de

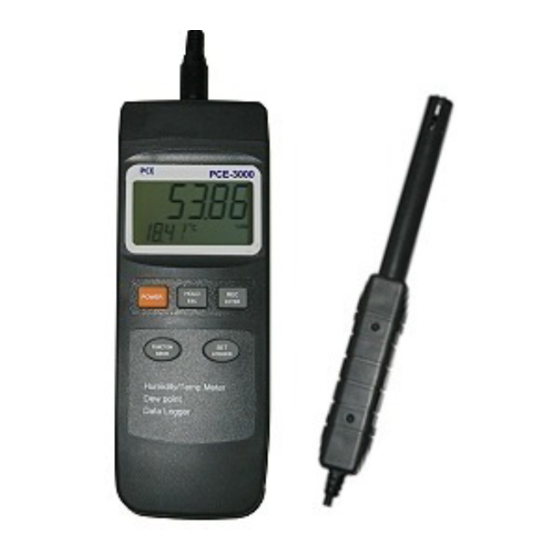

Taupunkt-Thermo-Hygrometer PCE-3000
I.
Einführung
II. Spezifikation
III. Funktionalitäten
IV. Messung
V. Kalibrierung / Rekalibrierung
I. Einführung
Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen
Sie das Messgerät nur in der beschriebenen Form, sonst erlischt die auf das Gerät gewährte Garantie.
Umweltbedingungen:
Reparaturarbeiten am Gerät sollten nur durch die PCE Group oHG durchgeführt werden.
Halten Sie bitte das Hygrometer sauber und in trockenem Zustand. Das Gerät unterliegt den allgemein
gültigen Normen und Standards (IEC 584) und ist
Bitte beachten/ befolgen Sie die nachstehenden Punkte:
•
Warnhinweise am Gerät unbedingt beachten.
•
Gerät keinen extremen Temperaturen, extremer Luftfeuchtigkeit oder Nässe aussetzen.
•
Starke Erschütterungen vermeiden.
•
Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben.
•
Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein.
•
Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-
Technikern der PCE Group durchgeführt werden.
•
Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um eine Beschädigung
der Bedienelemente zu vermeiden.
•
Keine technischen Veränderungen am Gerät vornehmen.
Bedienungsanleitung
Umgebungsfeuchtigkeit max.
Umgebungstemperaturbereich
= <80 % r.F.
= 0 ... + 60 °C
zertifiziert.
Im Langel 4
D-59872 Meschede
Tel: 02903 976 99-0
Fax: 02903 976 99-29
info@warensortiment.de
www.warensortiment.de
Verwandte Anleitungen für PCE Group PCE-3000
Inhaltszusammenfassung für PCE Group PCE-3000
- Seite 1 Umgebungstemperaturbereich = 0 ... + 60 °C Reparaturarbeiten am Gerät sollten nur durch die PCE Group oHG durchgeführt werden. Halten Sie bitte das Hygrometer sauber und in trockenem Zustand. Das Gerät unterliegt den allgemein gültigen Normen und Standards (IEC 584) und ist zertifiziert.
- Seite 2 II. Spezifikation Messbereich Temperatur 0 ... +50 °C relative Feuchte 0 ... 100 % r.F. Taupunkttemperatur -25,3 ... + 48,9 °C Auflösung Temperatur 0,01 °C relative Feuchte 0,01 % Genauigkeit Temperatur ±0,5 °C relative Feuchte ±2,0 % Ansprechzeit <4 s Messrate 0,8 s Temperaturkompensation...
- Seite 3 III. Funktionalitäten Display „POWER“-Taste (Ein-Aus-Schalter) „HOLD / Esc.“ - Schalter „REC“-Taste / Eingabetaste „FUNCTION / SEND“-Taste „SET / LOGGER“-Taste Batteriefachdeckel RS-232-Schnittstelle Steckbuchse für den externen Fühler 3-10 Steckverbinder vom Messkabel 3-11 Fühlerkopf 3-12 ausklappbarer Standfuß IV. Messung Grundeinstellung Bei Lieferung sind im Gerät folgende Parameter voreingestellt: Temperaturanzeige in °C und Messrate für den Datenlogger von 2s (alle 2 s wird ein Wert gespeichert) Messvorbereitung Einlegen der Batterien bei Neustart oder Tauschen von Batterien mit zu niedriger Spannung...
- Seite 4 Wenn Sie die „HOLD / ESC“-Taste (3-3) noch einmal drücken, gelangen Sie wieder in den normalen Messmodus zurück. Wenn Sie Minimal- und/ oder Maximalwert einer Messreihe festhalten möchten, dann drücken Sie die „REC“-Taste (3-4) einmal, um diese Funktion zu aktivieren. Im Display erscheint das „REC“-Symbol. Wenn Sie nun die „REC“-Taste (3-4) noch einmal drücken, werden das „REC MAX“-Symbol und der Maximalwert angezeigt.
- Seite 5 Drücken und halten Sie die Taste „FUNCTION / SEND“ (3-5) 2 Sekunden lang gedrückt. Im unteren Teil der Anzeige wird „232“ angezeigt. Drücken Sie die Taste „FUNCTION / SEND“ (3-5) erneut das Display fängt an zu blinken und die Daten werden über die Schnittstelle am PCE-3000 gesendet. V. Kalibrierung / Rekalibrierung Eine Gerätkalibrierung / Rekalibrierung kann von jedem akkreditierten Kalibrierlabor vorgenommen werden.
