Cisco RV120W Kurzanleitung

Kurzanleitung
Cisco Small Business

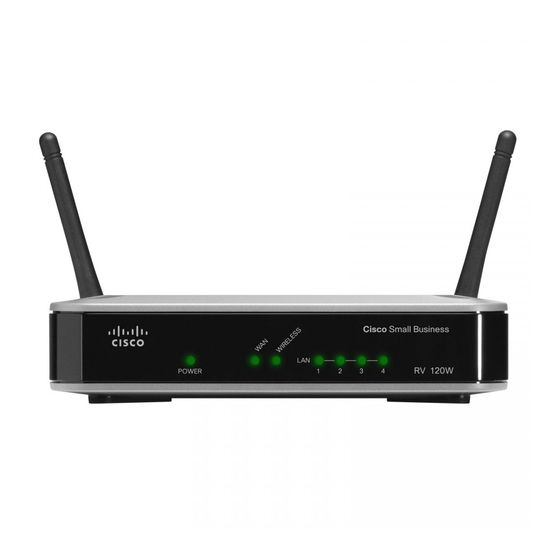

RV120W Wireless N-VPN-Firewall RV120W
Lieferumfang
• Wireless N-VPN-Firewall RV120W
• Ethernet-Kabel
• Netzteil
• Kurzanleitung
• Dokumentation und Software auf CD-ROM
Versión en Español en el CD
Version en français sur CD
Versione italiana sul CD
Deutsche Version auf der CD
Versão em português em CD
Willkommen
Vielen Dank, dass Sie sich für die Wireless-N VPN Firewall RV120W von Cisco
Small Business entschieden haben. Das Cisco RV120W-Gerät bietet einen
sicheren Hochgeschwindigkeits-Netzwerkzugriff über WLAN und erweiterte
Sicherheitsfunktionen für Ihr Kleinunternehmen. Dieses Handbuch enthält eine
Beschreibung, wie Sie das Cisco RV120W physisch installieren und den
webbasierten Gerätemanager starten.
Vorbereitung
1
Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie über
Folgendes verfügen:
• Aktiver Internetzugang
• Ethernet-Kabel für WAN-(Internet-)Verbindung (mitgeliefert)
• PC mit funktionsfähigem Netzwerkadapter (Ethernet-Verbindung) zum
Ausführen des Gerätemanagers. Der Setup-Assistent wird von Microsoft
Windows 2000, Windows XP, Windows Vista und Windows 7 unterstützt.
Der Gerätemanager wird von folgenden Webbrowsern unterstützt:
– Microsoft Internet Explorer 6.0 und höher
– Mozilla Firefox 3.0 und höher
– Apple Safari 3.0 und höher
• (Optional) Unterbrechungsfreie Stromversorgung (UPS) als
Notstromversorgung für wichtige Geräte (dringend empfohlen)
• (Optional) Ethernet-Kabel für LAN-Schnittstellen, um weitere Geräte an das
Cisco RV120W anzuschließen
Wenden Sie sich in folgenden Fällen an Ihren Internetdienstanbieter, um
weitere Informationen zu Ihrem Konto zu erhalten:
• Ihr Internetdienstanbieter hat Ihnen eine statische IP-Adresse
zugeteilt, die Sie jedoch nicht kennen.
• Sie sind über PPPoE, PPTP oder LT2P mit dem Internet verbunden,
kennen jedoch nicht den Benutzernamen oder das Kennwort für Ihr
Konto.
Montage des RV120W
2
Sie können das Cisco RV120W-Gerät auf einer horizontalen Oberfläche
aufstellen oder es an einer Wand montieren.
Hinweise zum Aufstellort
• Umgebungstemperatur: Damit sich die Firewall nicht überhitzt, betreiben
Sie sie nicht in einer Umgebung, in der die Temperatur 40 °C überschreitet.
• Luftzirkulation: Achten Sie darauf, dass um die Firewall herum die Luft
ungehindert zirkulieren kann.
• Mechanische Belastung: Stellen Sie sicher, dass die Firewall eben und
stabil positioniert ist, um gefährliche Situationen zu vermeiden.
Wenn Sie das Cisco RV120W auf einer horizontalen Oberfläche aufstellen,
platzieren Sie dieses so, dass es auf seinen vier Gummifüßen ruht.
Wandmontage
Das Cisco RV120W kann an der Wand befestigt werden.
Für die Wandmontage benötigen Sie zwei Schrauben (nicht im Lieferumfang
enthalten) und Dübel (nicht im Lieferumfang enthalten). Dies Schrauben haben
folgende Abmessungen:
1
2
1 0,5 mm 2 17,5 mm
W Eine mangelhafte Befestigung kann zur Beschädigung des Geräts
ARNUNG
oder zu Verletzungen führen. Cisco übernimmt keine
Verantwortung für Schäden, die durch eine unsachgemäße
Wandbefestigung entstehen.
So befestigen Sie die Firewall an der Wand:
Legen Sie fest, wo Sie die Firewall befestigen möchten.
S CHRITT 1
Vergewissern Sie sich, dass die Oberfläche glatt, flach, trocken und
stabil ist.
S 2 Bohren Sie mit einem Abstand von 61 mm und unter Einhaltung
CHRITT
eines Mindestabstands von 130 mm zwei Vorbohrungen in die
Oberfläche.
Drehen Sie in jedes Loch eine Schraube ein, lassen Sie dabei zwischen der
Oberfläche und dem Schraubenkopf mindestens einen Abstand von 3 mm.
61 mm
Schlitze für
Wandmontage
S 3 Führen Sie die Montageschlitze der Firewall über die Schrauben
CHRITT
und schieben Sie die Firewall nach unten, bis die Schrauben fest in
die Schlitze eingerastet sind.
Anschließen von Geräten
3
Ihr PC sollte mit einem Ethernet-Kabel an das aktuelle Kabel- oder
S CHRITT 1
DSL-Modem angeschlossen sein. Ziehen Sie das eine Ende des
Kabels vom PC ab und stecken Sie es in den mit "WAN" markierten
Anschluss des Geräts ein.
Schließen Sie ein Ende eines anderen Ethernet-Kabels an einen der
S CHRITT 2
LAN-Anschlüsse auf der Rückseite des Geräts an. (In diesem
Beispiel wird der LAN-Anschluss 2 verwendet.) Schließen Sie das
andere Ende an einen Ethernet-Port des PCs an, mit dem Sie den
Cisco RV120W-Gerätemanager verbinden.
Schalten Sie das Kabelmodem oder DSL-Modem ein und warten
S CHRITT 3
Sie, bis die Verbindung aktiv ist.
