3. Liste des pièces détachées

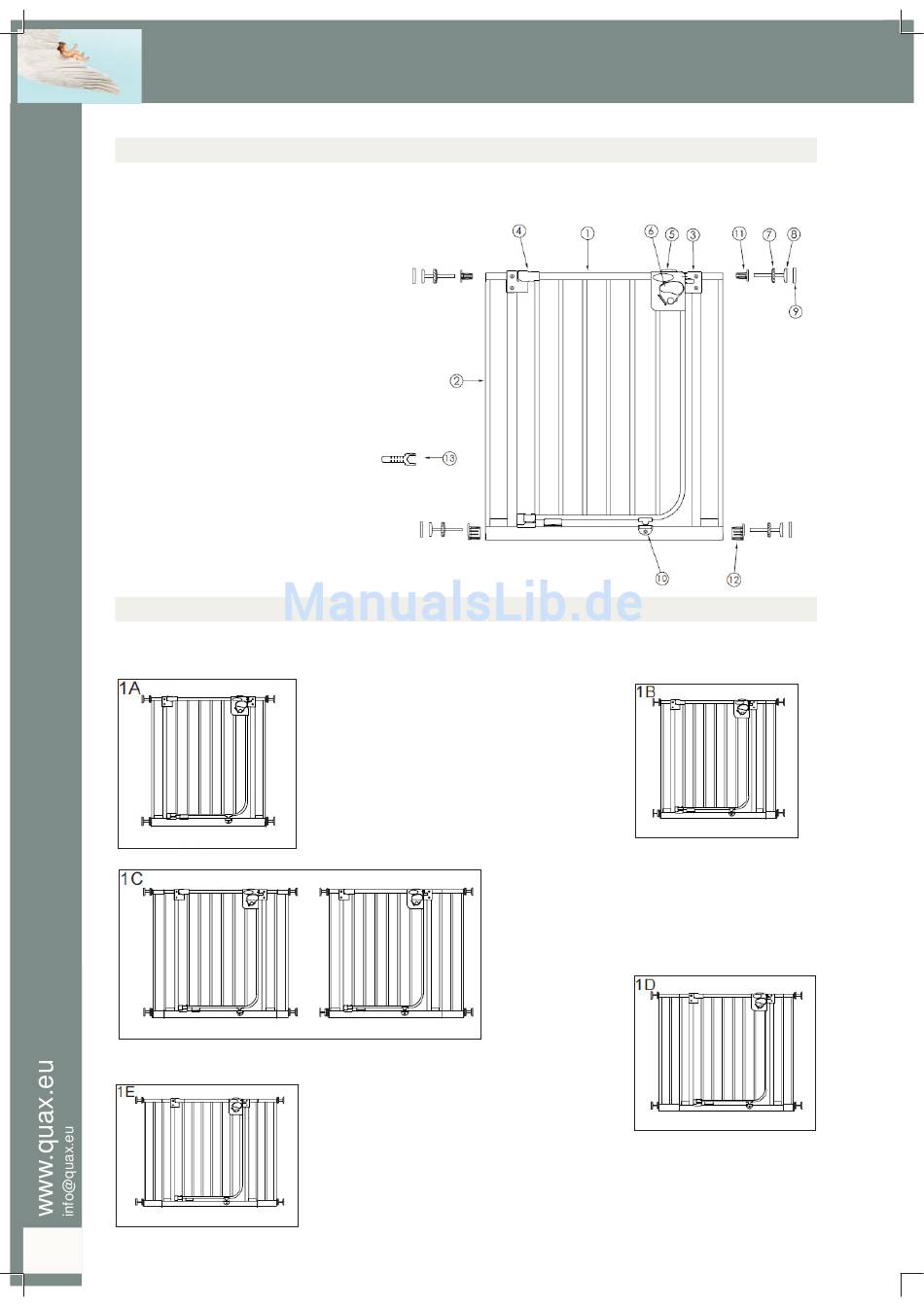

Contrôlez si vous retrouvez dans l'emballage toutes les pièces détachées mentionnées
ci-dessous.
1. Porte 1 pc
2. Cadre 1 pc
3. Serrure supérieur 1 pc
4. Charnière supérieur 1 pc
5. Bouton de verrouillage 1 pc
6. Levier de verrouillage 1 pc
7. Bouton de serrage 4 pcs
8. Boulon avec pied en caou-
tchouc 4 pcs
9. Coupelle de fi xation 4 pcs
10. Serrure inférieur 1 pc
11. Manchon supérieur 2 pcs
12. Manchon inférieur 2 pcs
13. Clef 1 pc
4. Montage de la barrière
Etape 1 : Mesurez la largeur de l'ouverture où la barrière sera installée. Consultez les fi gures 1A-1B-1C-
1D-1E ci-dessous pour déterminer la confi guration appropriée.
10
Automatisch sluitend deurhekje
Kinderpark met verstelbare bodem
01 02 43XX
Automatisch schliessendes Türgitter
Laufgitter mit verstelbarer Boden
Les ouvertures de 73,4 à 79,8 cm
n'ont pas besoin d'extensions.
Utilisez une extension de 6,2 cm pour
les ouvertures de 79,8 à 86,2 cm .
Pour les ouvertures 92,4 de 98,6 cm,
utilisez une extension de 6,2 cm avec une
de 12,4 cm, une à gauche et une à droite
Utilisez deux extensions de 12,4 cm pour les ouvertures de 98,6 à 104,8 cm,
mais d'un part et l'autre de la barrière.
Barrière à fermeture automatique
Parc enfant avec fond réglable
Playpen with adjustable bottom
Pour les ouvertures 86,2 à 92,4 cm, utilisez ou
bien une extension de 12.4 cm ou bien deux de
6.2 cm, une à chaque côté de la barrière.
de la barrière.
Automatic safety barrier
