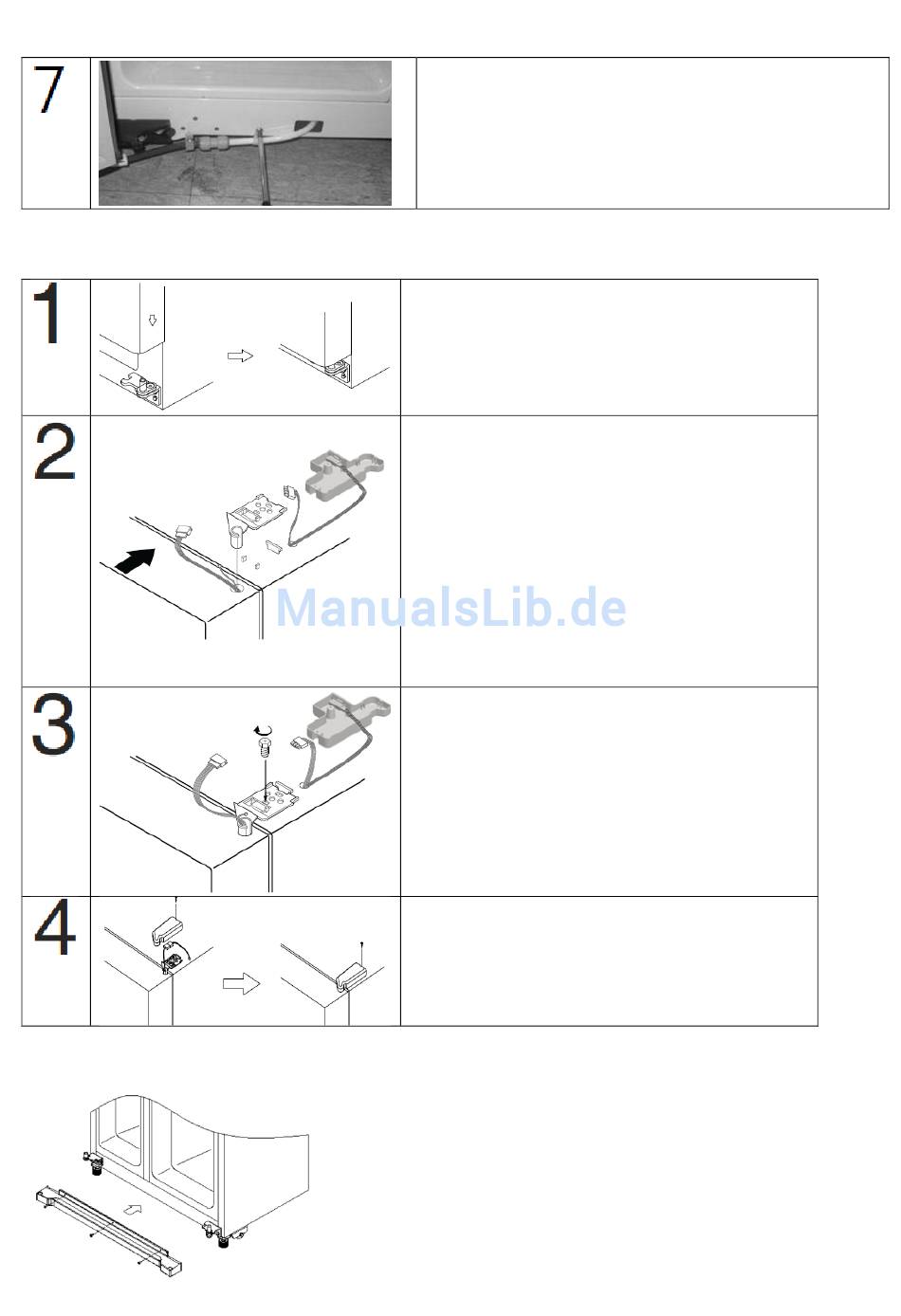

6.Kühlschrank-Tür einbauen
7. Fußleiste anbringen
Mit Befestigungsschrauben das Verbindungs-
stück und den Trinkwasser-Zufuhrschlauch an
der Bodenleiste fixieren.
Unteres Türscharnier Kühlschrank.
Die Gerätetür auf den unteren
Scharnierbolzen aufsetzen.
Oberes Türscharnier Kühlschrank.
Die Gerätetür schließen und so
positionieren, dass der obere
Scharnierbolzen in die obere Öffnung an
der Gerätetür eingeführt werden kann.
Nun zuerst den hinteren Teil des
Türscharniers in die Nut der hinteren
Arretierung am Gehäuse einführen, dann
den vorderen Scharnierteil in die obere
Öffnung der Gerätetür.
Die Fixierschraube mehrmals nach
rechts eindrehen, fest ziehen.
Die beiden Kabelsteckverbindungen fest
miteinander zusammen stecken.
Die obere Scharnierabdeckung einrasten
und mit der/den Befestigungs-
schraube(n) am Gehäuse fest
schrauben.
Nach dem Aufstellen des Gerätes die Fußleiste wieder
an der Bodenleiste des Gerätes ein rasten. Die drei
Befestigungsschrauben mit einem Schraubendreher
festziehen.
Version D1.0 DE 12/2016
FRN-Z22GW
DE
Seite 33 von 48
