Quax STRIPES Handbuch Seite 7

STRIPES
54 04 25xx

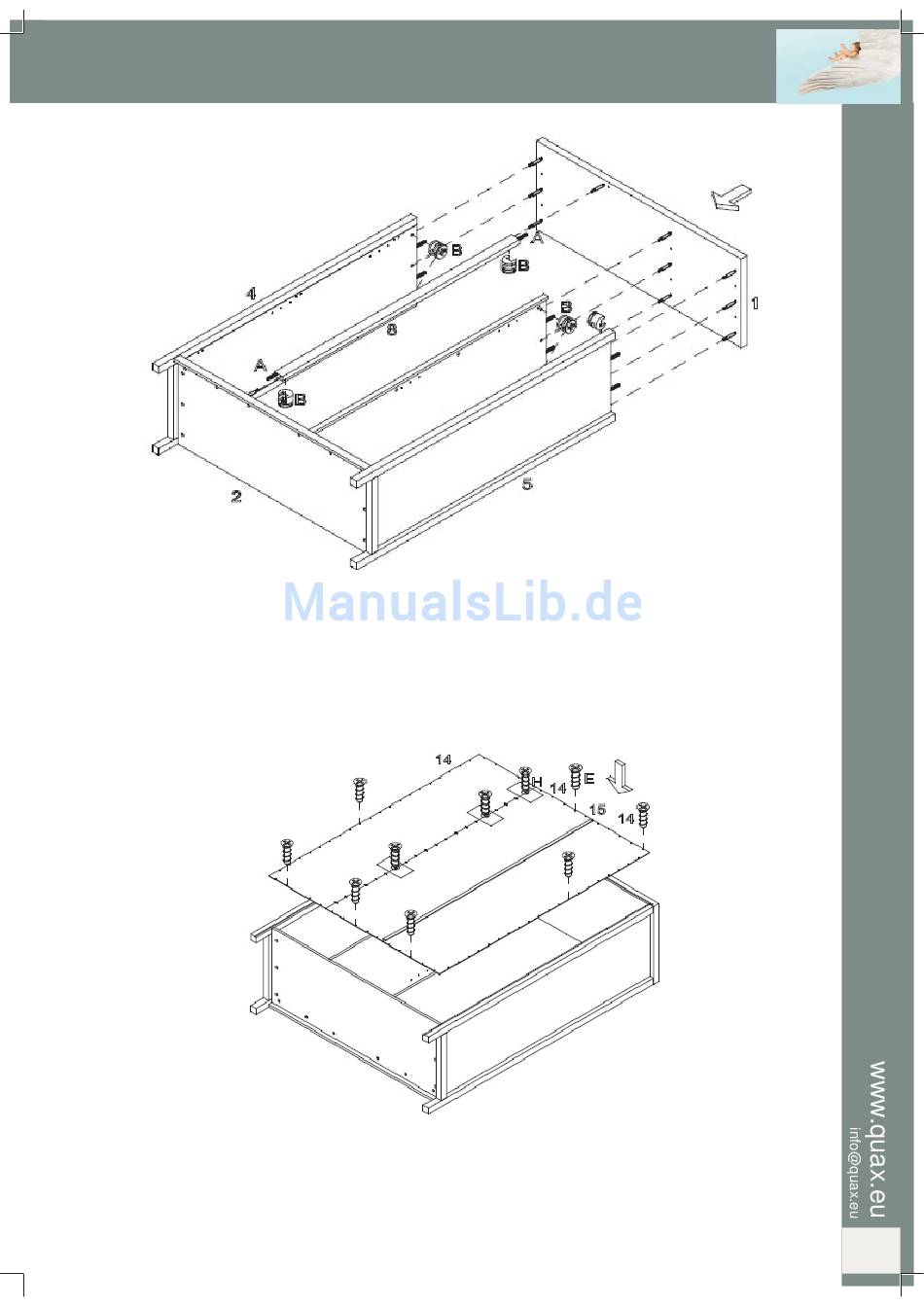

Stap 7 : Gebruik de top 1, de onderdelen van stap 6, het tussenprofi el 8, twee houten deugels A en elf
excentrieken B
Duw twee houten deugels (A) in de voorziene openingen onder- en bovenaan het tussenprofi el (8). Plaats
twee excentrieken (B) in de voorziene openingen onder- en bovenaan het tussenprofi el. Duw het tussen-
profi el over de verbindingsbout en met zijn houten deugel in de opening van de bodem. Hou vast. Plaats
negen excentrieken (B) in de voorziene openingen bovenaan alle zijden. Duw nu het bovenblad (1) met
zijn verbindingsbouten in de gaten en over de houten deugels van de zijkanten en het tussenprofi el. Draai
nu alle excentrieken dicht.
Stap 8 : Gebruik de onderdelen van stap 7, de ruggen 14, het verbindingsprofi el 15, de resterende schroe-
ven E en de verbindingspluggen H
Verbind twee ruggen (14) met de pluggen (H) en schroef deze vast. Duw de ruggen in de gleuven van het
verbindingsprofi el (15) en leg het geheel op de achterzijde van de kast. Schroef de ruggen vast met de
houtschroeven (E).
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Armoire avec trois portes
Wardrobe with three doors
Quax Quax
First dreams First dreams
® ®
First steps First steps
7
